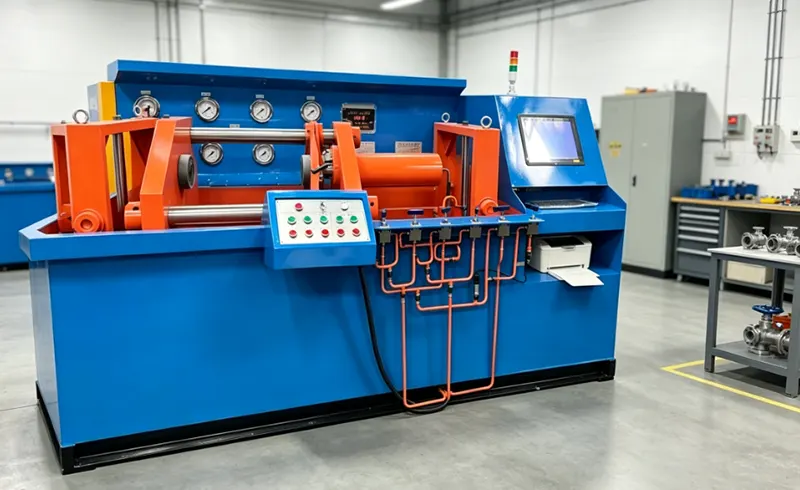

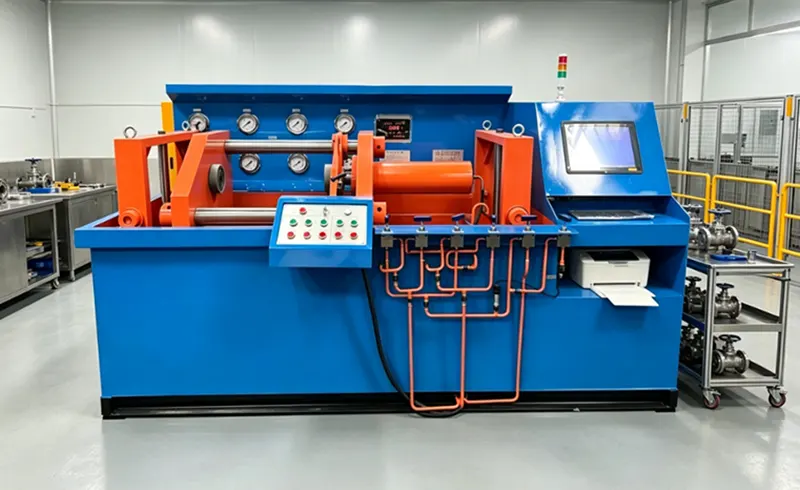

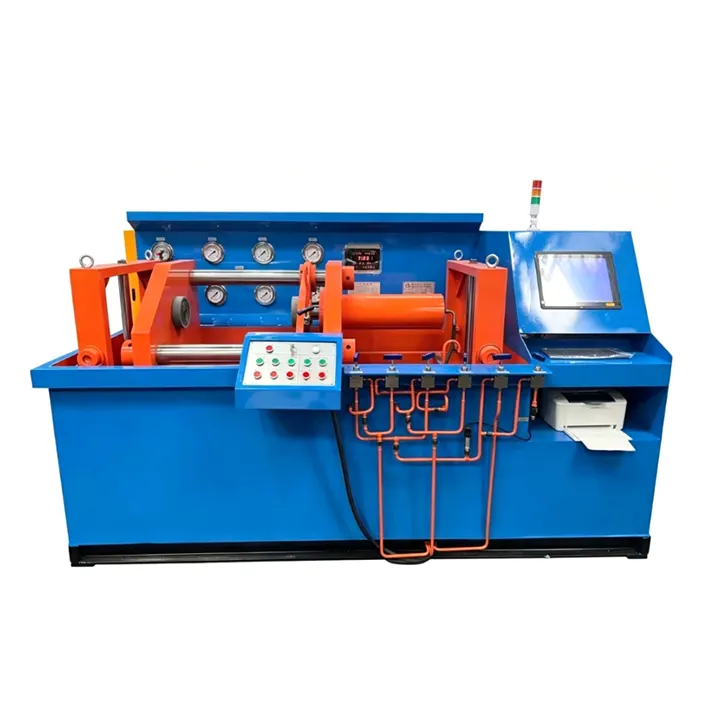

Banco de pruebas de válvula de prensa axial hidráulica horizontal automática CNC

Una pantalla táctil PLC proporciona visualización de la curva de presión, registro de datos e impresión de informes. Este banco es adecuado para válvulas bridadas, soldadas y roscadas, y cubre pruebas de resistencia de la carcasa, sellado de agua a alta presión y estanqueidad al aire a baja presión. Es ampliamente utilizado para el fabricante de válvulas FAT y el taller de reparación IQC.

El banco de pruebas de válvula de prensa axial hidráulica horizontal automática CNC está diseñado para manejar válvulas de compuerta, bola, globo, retención y tapón con conexiones bridadas, soldadas a tope o roscadas en una única plataforma automatizada.

El sistema de prensado cuenta con una mesa izquierda estacionaria y una mesa derecha que se desplaza horizontalmente impulsada por un cilindro, que ofrece una fuerza infinitamente ajustable. Las juntas tóricas de los extremos o las juntas planas proporcionan el sello, lo que permite realizar comprobaciones visuales directas de fugas durante el funcionamiento. Los medios de prueba incluyen agua a alta presión con inhibidor de oxidación o gas a baja presión de 4 a 7 bar (aire o nitrógeno). La máquina realiza tres pruebas principales: resistencia de la carcasa a 1,5 veces PN, sellado de agua a alta presión a 1,1 veces PN y estanqueidad neumática de 4 a 7 bar. El rango de diámetro abarca de DN50 a DN400, con clasificación detallada según la tabla de presión. El cilindro superior de doble efecto tiene un diámetro de 280 mm y una carrera de 600 mm.

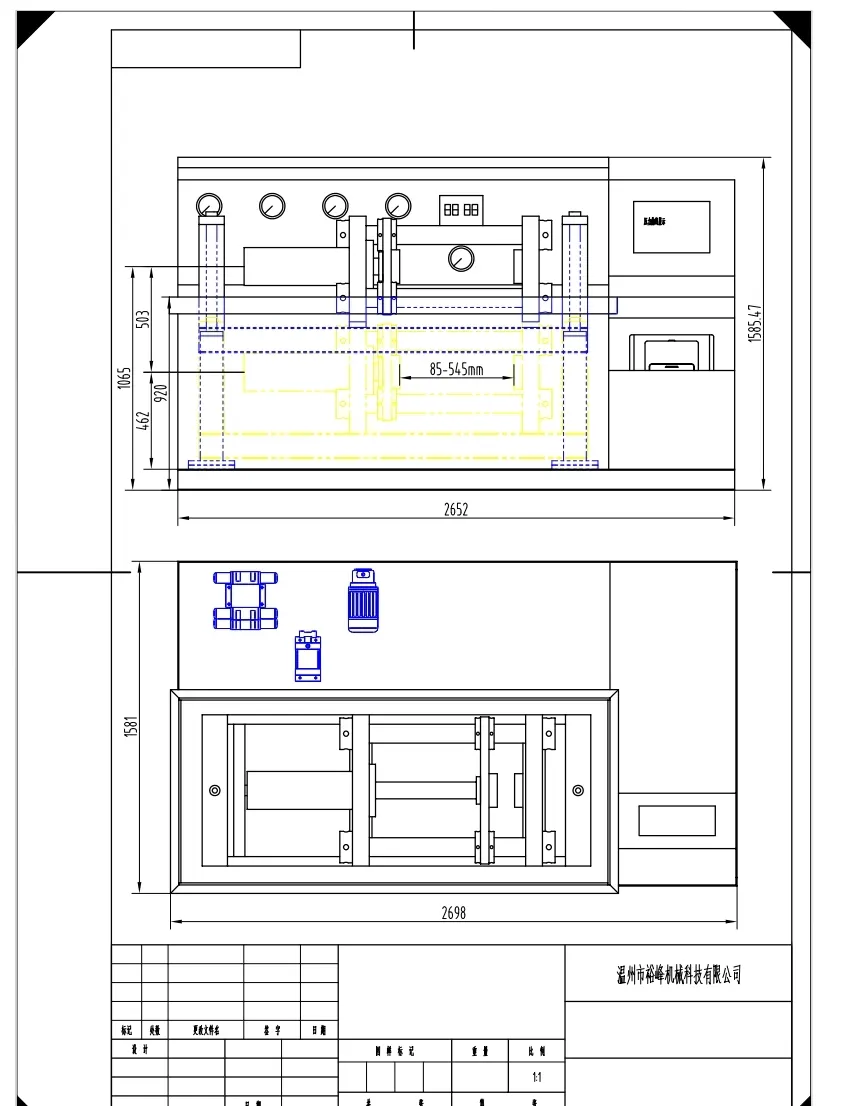

Las placas de sellado son intercambiables y adaptables de 180 a 800 mm de diámetro. La apertura máxima entre mesas es de 1200 mm para acomodar varias longitudes de cara a cara, y la fuerza de sujeción alcanza las 120 toneladas con una presión del sistema de 31,5 MPa. Un tanque incorporado de 500 litros con filtro y mirilla mantiene una circulación limpia. Otros aspectos destacados incluyen un diseño integrado que ahorra espacio, prensado axial horizontal que elimina la distorsión, un sistema de bomba dual para un llenado rápido y una acumulación de presión precisa sin exceso, y automatización con pantalla táctil PLC que cubre los ciclos de llenado, ventilación, presurización, retención y liberación. La gestión de datos proporciona curvas de presión en tiempo real, almacenamiento integrado, exportación USB e impresión de informes opcional. La seguridad está garantizada mediante alivio de sobrepresión, interruptores de límite y una parada de emergencia.

Para concluir, el banco de pruebas de válvulas de prensa axial hidráulica horizontal automática CNC ofrece automatización, precisión y confiabilidad para fabricantes de válvulas, redes de calefacción urbana, operaciones de petróleo y gas, minería y metalurgia, talleres de MRO, IQC para grandes usuarios finales industriales y organismos de prueba de terceros que requieren pruebas de válvulas consistentes y de alta calidad.

Características

El diseño integrado compacto ahorra espacio en el piso y es fácil de mover

El prensado axial horizontal proporciona una fuerza uniforme sin distorsión lateral

El sistema de bomba dual permite un llenado rápido y un aumento preciso de la presión sin sobrepasar

La pantalla táctil PLC permite la automatización completa desde el llenado hasta la ventilación, la presurización, la retención y la liberación.

La gestión de datos incluye curva de presión en tiempo real, almacenamiento interno, exportación USB e impresora de informes opcional.

Las características de seguridad incluyen alivio de sobrepresión, interruptores de límite y parada de emergencia.

Aplicaciones para: FAT en fabricantes de válvulas, redes de calefacción urbana, industria del petróleo y el gas, minería y metalurgia, talleres de MRO, IQC en grandes usuarios finales industriales, agencias de pruebas de terceros

Tabla de especificaciones técnicas

Preguntas frecuentes

1. ¿Es usted una empresa comercial o un fabricante?

Somos una fábrica directa especializada en la I+D y producción de bancos de pruebas de válvulas industriales, incluido este modelo automático CNC.

2. ¿Cuál es su MOQ?

Nuestro MOQ es solo 1 juego. Damos la bienvenida tanto a pedidos de prueba como a adquisiciones al por mayor para proyectos grandes.

3. ¿Qué certificaciones de calidad tienen sus bancos de pruebas?

Nuestro equipo se fabrica bajo un estricto control de calidad y cumple con estándares reconocidos internacionalmente, como GB/T 13927 y API 598. Se pueden proporcionar certificaciones como CE, ISO y GOST a pedido.

4. ¿Se puede personalizar la presión de prueba, las dimensiones de sujeción o el sistema de control?

Sí, ofrecemos personalización OEM/ODM completa. Podemos ajustar la presión máxima de prueba, la apertura de la mesa, los tamaños de las placas de sellado e incluso el programa PLC para adaptarnos a sus tipos de válvulas y requisitos de prueba específicos.

5. ¿Cuál es el plazo de entrega estándar para este banco de pruebas CNC?

Para las configuraciones estándar, el plazo de entrega suele ser de 21 a 30 días. Los modelos personalizados pueden tardar entre 30 y 35 días, según la complejidad.

6. ¿Qué condiciones de pago aceptan?

Generalmente aceptamos T/T con un depósito del 30% y un saldo del 70% antes del envío. L/C a la vista también es aceptable para pedidos más grandes.

7. ¿Cómo se empaqueta el equipo para envíos internacionales?

Utilizamos cajas de madera robustas estándar de exportación con envoltorio interior a prueba de humedad para garantizar que la máquina llegue intacta, ya sea enviada por mar o por ferrocarril.

8. ¿Cómo instalamos y operamos el banco después de recibirlo?

Nuestras máquinas se entregan casi completamente montadas. Proporcionamos manuales de operación detallados y tutoriales en vídeo. Nuestro equipo técnico también está disponible en línea para orientación remota.

9. ¿Cuál es su política de garantía?

Ofrecemos una garantía de 24 meses a partir de la fecha de entrega. Después de la garantía, brindamos soporte técnico de por vida y suministramos repuestos al costo.

10. ¿Qué información debo proporcionar para obtener una cotización precisa rápidamente?

Comparta su tipo de válvula, rango de tamaño (DN), presión máxima de prueba (PN), extremos de conexión y cualquier requisito especial. Nuestros ingenieros le enviarán una propuesta personalizada en un plazo de 24 horas.
