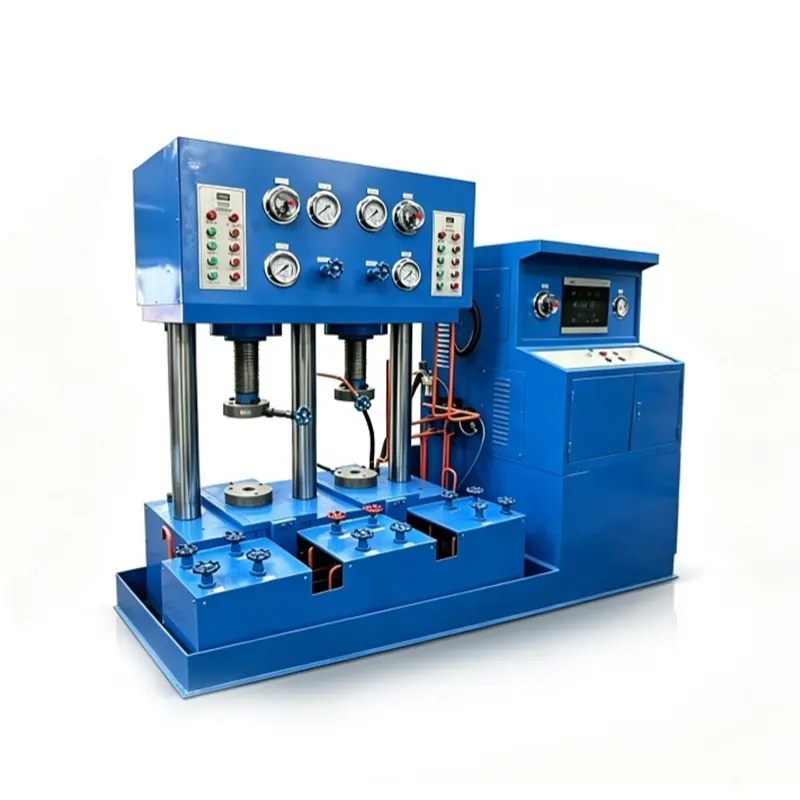

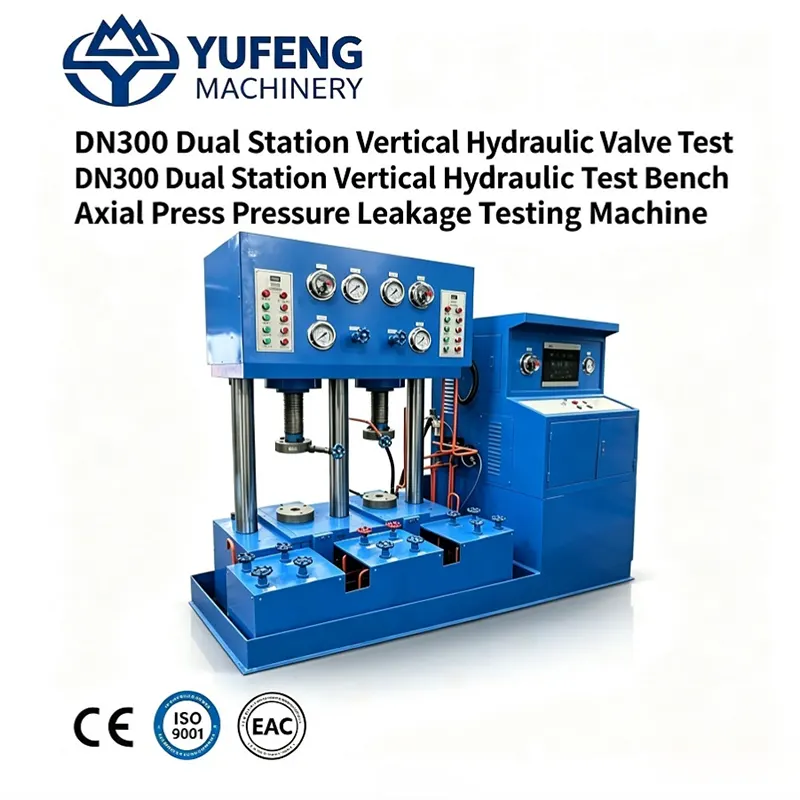

Banco de pruebas de válvula vertical accionado por tornillo de doble estación

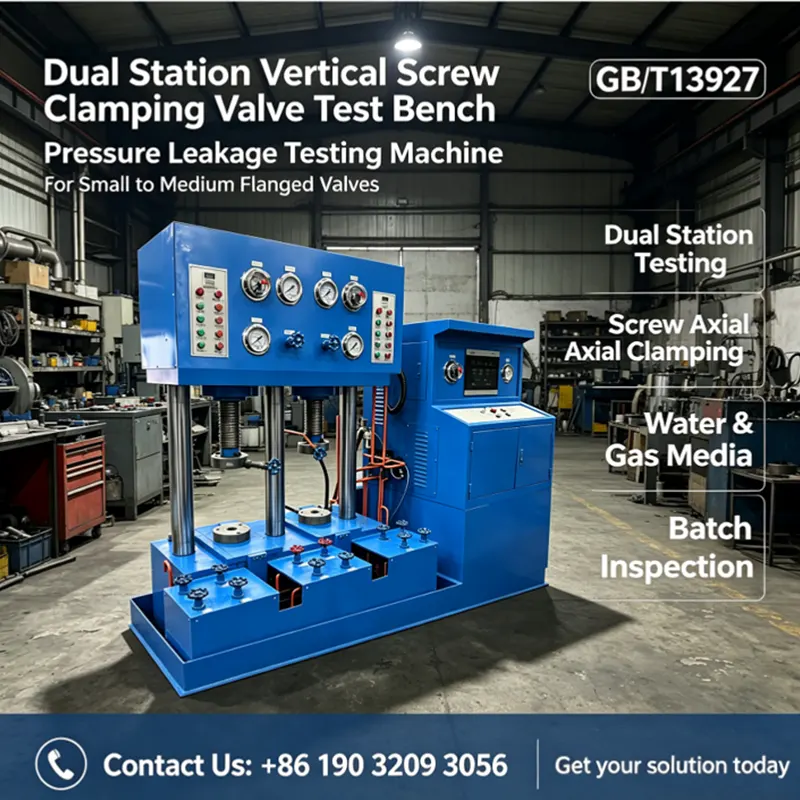

Este banco de pruebas de válvula de compresión axial vertical accionada por tornillo de estación dual se basa en un mecanismo de tornillo de precisión para realizar una sujeción uniforme y estable. Se pueden ejecutar dos estaciones de trabajo de forma simultánea o independiente para completar las pruebas de presión de dos válvulas al mismo tiempo, lo que mejora en gran medida la eficiencia de detección general. Es compatible con varias válvulas bridadas de calibre mediano y pequeño, capaces de completar la prueba de resistencia del cuerpo de la válvula y la inspección de fugas de retención de presión de sellado bidireccional, cumpliendo totalmente con el estándar de prueba de presión GB/T13927. La máquina está equipada con manómetros de precisión y un sistema de control de retención de presión que admite dos medios de prueba: agua y aire. Adoptar un diseño vertical para ahorrar espacio en el taller; La sujeción por tornillo puede mantener una fuerza de compresión constante de forma permanente, lo que es ideal para la estanqueidad del aire por lotes y la inspección de resistencia de válvulas medianas y pequeñas.

Parámetros básicos fijos extraídos del contenido de la imagen:

● Rango de calibre aplicable: DN15 ~ DN1000

● Dimensión total: 2500×1200×1780 mm

● Peso total de la máquina: 3 toneladas

● Potencia nominal: 5 KW

Puntos débiles comunes de la industria y soluciones específicas

3.1 Puntos débiles universales existentes en las pruebas de válvulas bridadas de calibre mediano y pequeño

En la actualidad, la mayoría de los fabricantes de válvulas se enfrentan a dos dificultades importantes en la inspección diaria de válvulas terminadas:

1.Baja eficiencia de prueba de una sola estación: el banco de pruebas de válvulas de una sola estación tradicional solo puede probar una válvula a la vez. Los procedimientos que incluyen carga, sujeción, mantenimiento de presión y descarga se llevan a cabo en secuencia, con una gran cantidad de tiempo de espera inactivo. Cuando se enfrentan pedidos de entrega de grandes lotes, la capacidad de inspección no puede seguir el ritmo de la producción, lo que provoca retrasos en la entrega.

2.La fuerza de sujeción inestable afecta la precisión de la detección: el equipo hidráulico de sujeción rápida es propenso a fluctuaciones de presión durante el mantenimiento de presión prolongado; La sujeción manual ordinaria no puede mantener una fuerza de apriete constante, lo que fácilmente provoca una desviación del sellado, lo que genera datos de prueba inconsistentes y una evaluación errónea de los productos calificados. Mientras tanto, muchos equipos ocupan demasiada área de taller, lo que no favorece un diseño compacto de la línea de producción.

3.2 Soluciones de optimización específicas de este equipo

Para resolver los dos principales puntos críticos mencionados anteriormente que restringen la eficiencia de la inspección de fábrica y la precisión de las pruebas, el banco de pruebas de válvula de compresión axial vertical accionada por tornillo de estación dual lleva a cabo una optimización específica del diseño estructural: Optimización de la eficiencia: adopte un diseño de estación de trabajo paralela dual independiente, dos estaciones pueden funcionar sincrónicamente o por separado. Mientras una estación realiza una prueba de mantenimiento de presión prolongada, la otra estación puede finalizar el desmontaje, montaje y preparación de sujeción de la válvula sin tiempo de espera inactivo, y la eficiencia general de detección de lotes aumenta en más del 75% en comparación con el equipo de una sola estación.

Precisión y optimización del espacio: la estructura de sujeción de transmisión de tornillo de precisión puede bloquear la presión de forma permanente para mantener una fuerza de presión constante y estable, sin atenuación de la presión en todo el proceso de mantenimiento de la presión, garantiza de manera efectiva la autenticidad de los datos de la prueba de sellado; El diseño integrado vertical compacto reduce en gran medida la ocupación del piso, adaptándose perfectamente a las demandas limitadas de diseño de espacio de taller de las fábricas pequeñas y medianas.

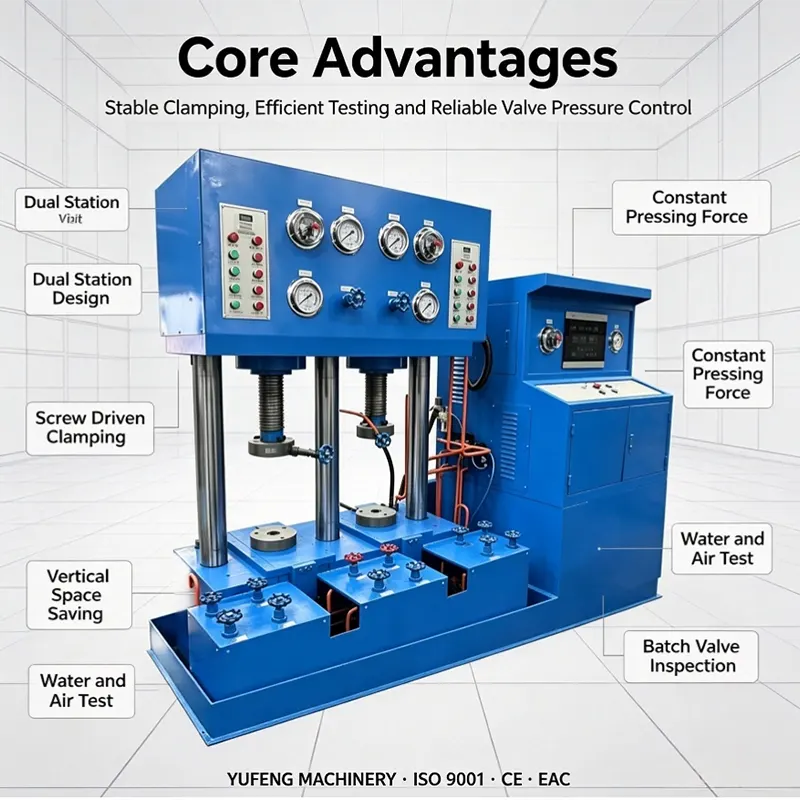

Siete ventajas diferenciadas principales

1. Estaciones de trabajo duales independientes, aumentan en gran medida la eficiencia de la inspección de lotes La ventaja principal del banco de pruebas de válvula de compresión axial vertical accionada por tornillo de estación dual: las dos estaciones de trabajo izquierda y derecha adoptan sistemas de control de presión y sujeción totalmente independientes, libres de elegir operación sincrónica u operación separada, pueden probar dos especificaciones diferentes de válvulas con bridas al mismo tiempo, resuelven completamente el cuello de botella de eficiencia de las pruebas en serie tradicionales de una sola estación.

2.Sujeción de tornillo de precisión, fuerza de compresión constante y permanente. Adopte un mecanismo de presión axial de tornillo trapezoidal de alta precisión. Después de apretar y bloquear, la fuerza de sujeción no disminuirá con el tiempo, la fuerza de presión estable durante todo el período de mantenimiento de la presión no causará dislocación o microdeformación de la superficie de sellado de la válvula, los resultados de las pruebas son más estables y repetibles.

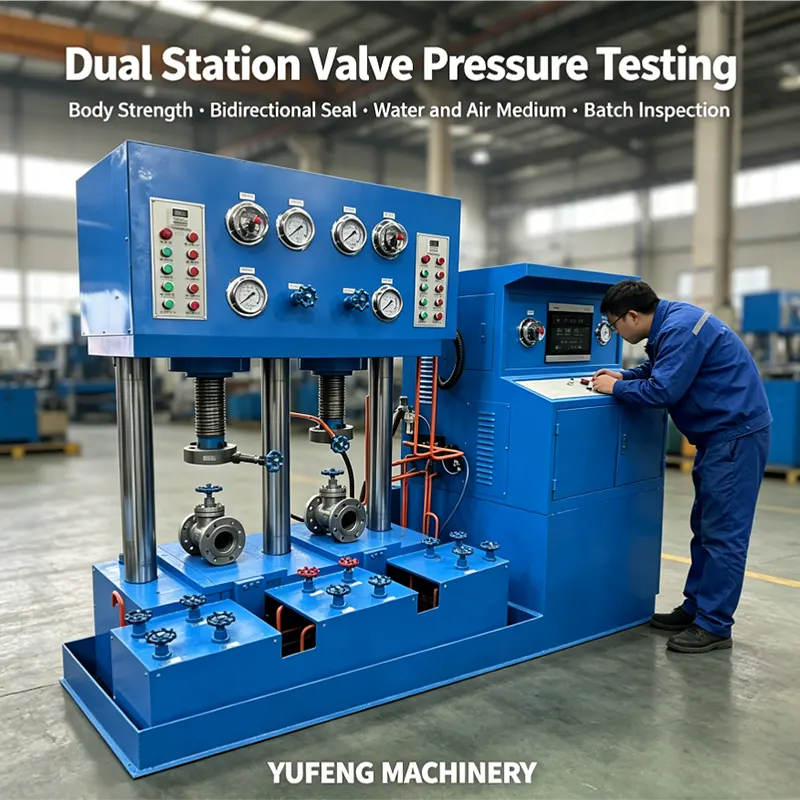

3. Compatible con medios duales, cumple con todas las demandas de inspección rutinaria de fábrica. Equipada con una tubería completa de carga de agua y un sistema de tuberías de presión de aire, medio de agua de soporte para la prueba hidráulica de resistencia de la carcasa y medio de aire para la detección de fugas de estanqueidad, una máquina completa todos los elementos de inspección de entrega convencionales de válvulas bridadas.

4. Cumple estrictamente con el estándar nacional de prueba de válvulas GB/T13927. Todo el rango de control de presión, el índice de tiempo de retención de presión y el modo de detección de sellado están diseñados de acuerdo con el estándar nacional GB/T13927, los datos de prueba son autorizados y válidos, y pueden usarse para inspección de entrega en fábrica, auditoría de calidad de terceros y certificación de inspección de productos de exportación.

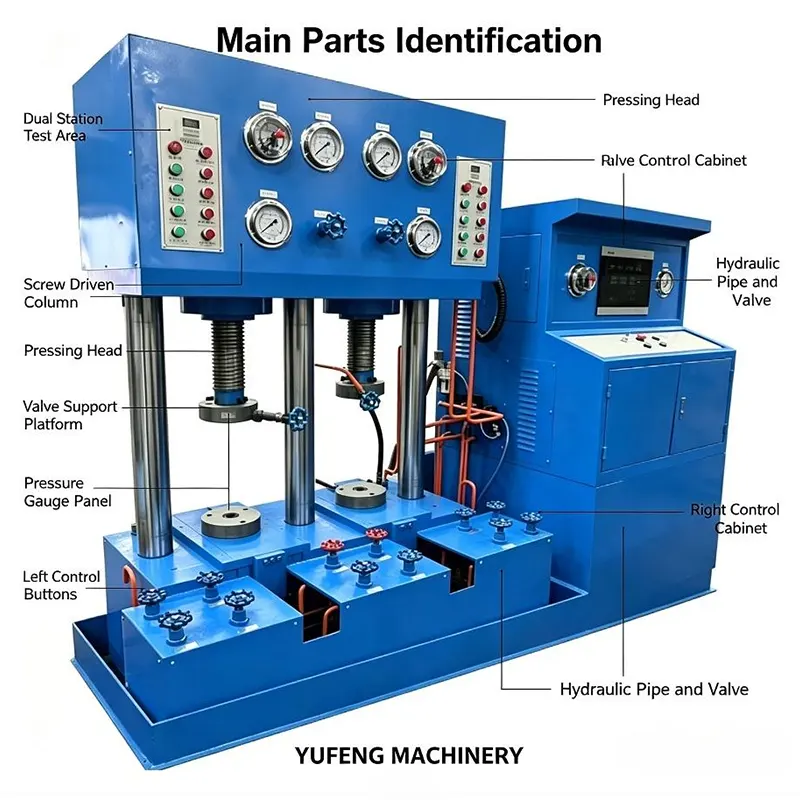

5. Diseño vertical compacto, ahorro de espacio en el taller Diseño de moldura general del marco vertical integrado, todos los componentes de control de presión, consola de manómetro y estaciones de prueba duales están integrados en una base, área ocupada pequeña, conveniente para la disposición del taller y el acoplamiento de la línea de producción, menor necesidad de espacio en el sitio.

6.Operación estable y bajo costo de mantenimiento diario La estructura de sujeción mecánica del tornillo tiene menos partes vulnerables en comparación con el complejo servosistema hidráulico, baja tasa de fallas, no necesita reemplazo frecuente de sellos hidráulicos ni mantenimiento de aceite, larga vida útil y bajo costo de uso posterior para las empresas.

7. Amplio rango de adaptación de calibre, gran versatilidad El modelo estándar cubre válvulas en miniatura pequeñas DN15 hasta válvulas con bridas medianas y grandes DN1000, compatibles con válvulas de compuerta, válvulas de globo, válvulas de retención, válvulas de bola y otras válvulas industriales con bridas comunes, conmutación flexible para inspección de producción de variedades múltiples.

Tabla completa de parámetros técnicos

Siete escenarios de aplicación objetivo

1. Fabricantes de válvulas con bridas de tamaño mediano: inspección de la presión de entrega fuera de línea por lotes de válvulas con bridas industriales DN15 ~ DN1000.

2.Empresas de conservación de agua y soporte de tuberías: inspección de resistencia y estanqueidad de válvulas con bridas de tuberías municipales.

3.Fábricas de soporte de equipos petroquímicos: pruebas de presión de rutina de válvulas bridadas de tuberías de proceso.

4.Empresas exportadoras de comercio exterior de válvulas: inspección de muestreo previa a la entrega para cumplir con los requisitos de exportación estándar nacionales.

5.Talleres de Servicio de Mantenimiento de Válvulas: Reinspección después del mantenimiento y reacondicionamiento de válvulas bridadas de gran tamaño.

6.Laboratorio de fluidos de la universidad vocacional: enseñanza de los principios de prueba de presión de válvulas y capacitación práctica de los estudiantes.

7.Departamento de I+D de válvulas: Prueba de rendimiento del ciclo de fatiga de sellado del prototipo de nuevo producto.

Sistema de servicio integrado global de preventa, venta y posventa

Soporte técnico personalizado preventa

Los ingenieros profesionales de pruebas de válvulas realizan comunicaciones individuales, confirman el tipo de válvula, el rango de calibre, el volumen de inspección diaria y las demandas de prueba; proporcione planos de diseño del sitio del equipo y servicio gratuito de verificación de prueba de presión de muestra de válvula, emita un esquema personalizado completo y una cotización formal dentro de las 24 horas hábiles.

Producción en ventas y entrega de embalaje para exportación

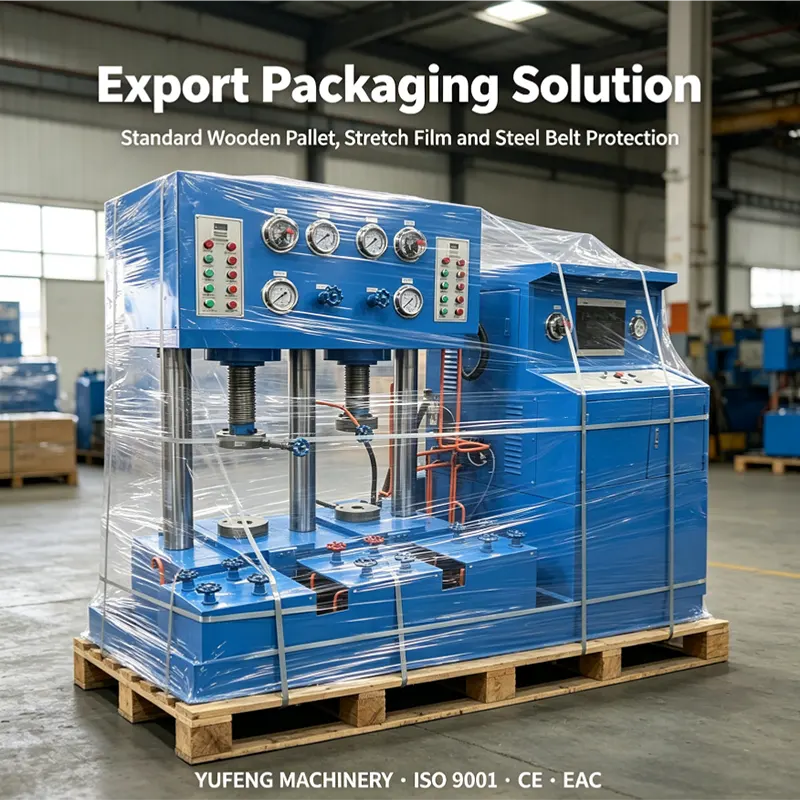

Todo el progreso de la producción se sigue mediante vídeo en tiempo real; La prueba de presión cíclica de carga completa se implementa antes de la entrega y todos los registros de prueba se archivan. Los productos de exportación adoptan una caja de madera sólida a prueba de golpes, equipada con un manual de operación bilingüe, un diagrama esquemático hidráulico y documentos completos de certificación de despacho de aduanas.

Servicio de garantía global posventa

Los componentes principales disfrutan de una garantía global de 24 meses; las piezas de repuesto dañadas no artificiales se reemplazan sin cargo durante el período de garantía. Proporcionamos depuración de video remota, guía de operación de todo el proceso, coordinamos agentes extranjeros para la instalación y el mantenimiento en el sitio; Suministro de por vida de repuestos convencionales y consulta técnica gratuita sobre pruebas de presión a largo plazo.

Preguntas frecuentes y orientación oficial de compra

Preguntas frecuentes

P1: ¿Pueden dos estaciones probar válvulas de diferentes tamaños al mismo tiempo?

A1: Dos estaciones de trabajo son completamente independientes en sujeción y control de presión, los parámetros se pueden ajustar por separado, lo que admite pruebas simultáneas de válvulas con diferentes calibres y tipos.

P2: ¿Caerá la fuerza de sujeción del tornillo durante un mantenimiento prolongado de la presión?

A2: Adopte una estructura de tornillo autoblocante trapezoidal, después del bloqueo manual, la fuerza de sujeción permanece constante todo el tiempo sin atenuación de la presión, lo que garantiza un efecto de detección de sellado estable.

P3: ¿Qué medios de prueba puede utilizar este equipo?

A3: La configuración estándar admite agua (prueba de resistencia) y aire (prueba de hermeticidad), dos medios principales para la inspección de fábrica de válvulas.

P4: ¿Se puede gestionar la certificación CE para negocios de exportación en el extranjero?

R4: Podemos completar la rectificación de seguridad mecánica CE de la UE, configurar un voltaje de exportación de 415 V y un panel multilingüe, emitir un certificado CE oficial para el despacho de aduanas y la aceptación del proyecto.

P5: ¿Ciclo de entrega de producción estándar?

A5: Configuración estándar: 22 días hábiles; Versión actualizada personalizada: 30 días hábiles.

Orientación de compra

Indique los tipos de válvulas aplicables, el rango de calibre, la demanda de inspección diaria y los requisitos de exportación. Proporcionaremos un esquema de equipo detallado y una cotización al por mayor preferencial dentro de las 24 horas, respaldando los pedidos marco anuales de cooperación para los fabricantes de válvulas.
