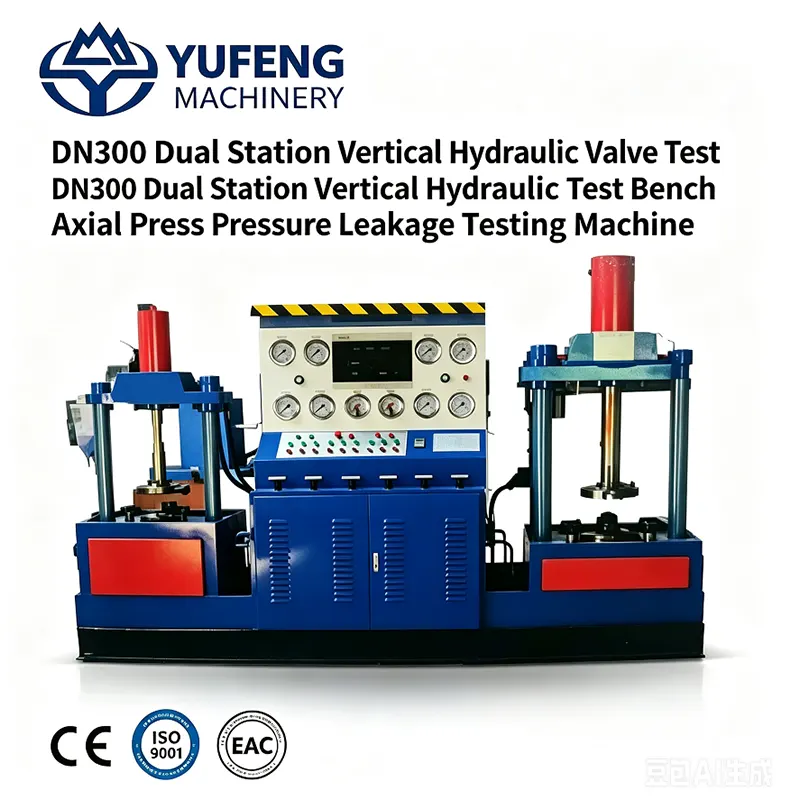

Banco de pruebas de válvula de prensa axial hidráulica vertical integrada de estación dual

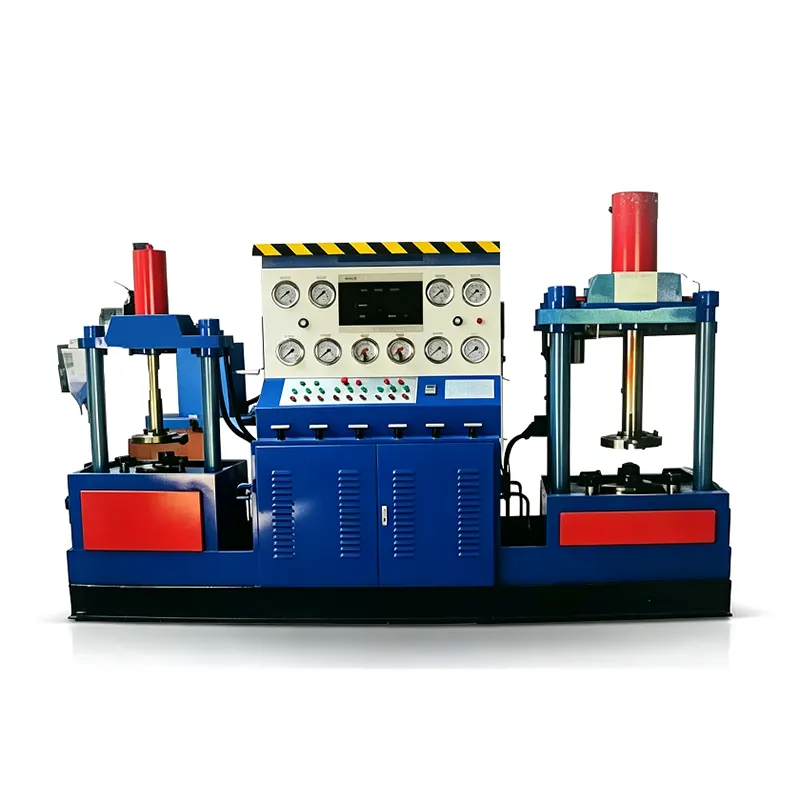

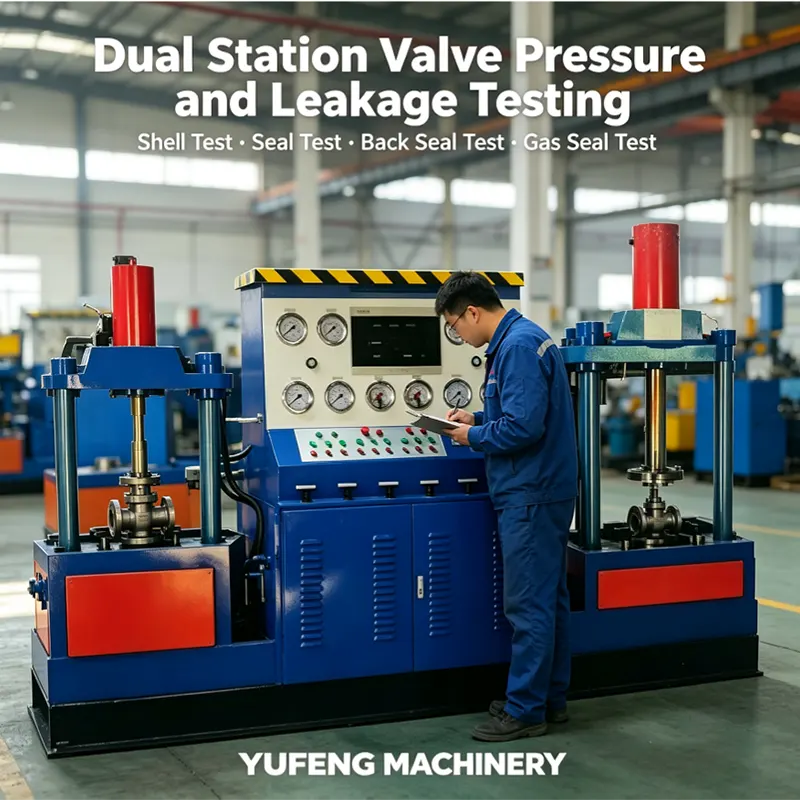

Este banco de pruebas de válvula de prensa axial hidráulica vertical integrada de estación dual se aplica a válvulas de compuerta atornilladas, soldadas y embridadas, válvulas de globo, válvulas de retención, válvulas de bola y otras válvulas, y puede completar tres elementos de prueba principales: prueba de resistencia de la carcasa, prueba del asiento trasero y prueba de estanqueidad al aire. El equipo adopta una estructura de sujeción dual que combina sujeción con mordaza y prensado axial del cilindro hidráulico; el molde encima de la mandíbula está equipado con una función de rotación de 90°, lo que mejora en gran medida la eficiencia de carga y descarga de la válvula, y el proceso de sujeción tiene un impacto de fuerza externa mínimo en la válvula probada, lo que garantiza datos de prueba auténticos y confiables.

La máquina está equipada de serie con bomba de agua de baja presión, sistema de control de instrumentos de presión y tanque de agua en circulación; Los clientes pueden seleccionar medios de prueba que incluyen agua, aire y queroseno. Las configuraciones opcionales incluyen un sistema inteligente de gestión de datos de prueba, un sistema de refrigeración por aire hidráulico y un dispositivo de protección de seguridad. El calibre y la presión de prueba se pueden personalizar según los requisitos de producción del cliente.

Parámetros básicos fijos obtenidos de materiales fotográficos:

● Calibre aplicable: DN15 ~ DN300

● Dimensión total: 3300×1200×2000 mm

● Peso total de la máquina: 4 toneladas

● Potencia nominal: 5,25 KW

Puntos débiles comunes de la industria y soluciones específicas

3.1 Problemas principales existentes en las pruebas de válvulas de pequeño y mediano calibre

Hay dos puntos débiles generalizados en la industria en la producción e inspección actuales de válvulas de tamaño pequeño y mediano:

En primer lugar, el cuello de botella en la eficiencia de una sola estación: la mayoría de los bancos de pruebas de válvulas pequeñas adoptan una estructura de una sola estación, con un flujo de trabajo en serie de reemplazo de piezas, sujeción, mantenimiento de presión y descarga. El largo tiempo de espera inactivo conduce a una baja producción de inspección diaria per cápita, que no puede igualar el ritmo de entrega de las líneas de producción en masa y, a menudo, retrasa la entrega debido a una capacidad insuficiente de inspección de calidad en las temporadas altas.

En segundo lugar, la fuerza de sujeción interfiere con la precisión de la prueba: la estructura de presión ordinaria tiene tensión concentrada y las válvulas de pared delgada de pequeño calibre son propensas a microdeformaciones debido a una fuerza de sujeción excesiva, lo que resulta en la dislocación de la superficie de sellado y una evaluación falsa de los productos calificados; Mientras tanto, la carga y descarga de herramientas es engorrosa y el ajuste de conmutación de múltiples especificaciones lleva mucho tiempo, con una escasa adaptabilidad de la producción flexible.

3.2 Soluciones específicas de este equipo

Para resolver completamente los dos principales cuellos de botella que restringen la eficiencia y la precisión de la inspección de fábrica de válvulas, el banco de pruebas de válvulas de prensa axial hidráulica vertical integrada de estación dual lleva a cabo una optimización estructural específica y una actualización funcional orientada a los puntos débiles de la industria mencionados anteriormente: Para el punto débil de eficiencia: Adopte un diseño paralelo independiente de estación dual izquierda y derecha. Se pueden sujetar dos puestos de trabajo simultáneamente y probarlos de forma independiente. Mientras una estación está en el proceso de mantenimiento de presión, la otra estación puede completar el reemplazo de piezas y la carga/descarga, sin tiempo de espera inactivo. La eficiencia de la inspección por lotes aumenta en más del 80 % en comparación con los equipos de una sola estación, lo que se adapta perfectamente a la demanda de inspección de calidad de la producción en masa de válvulas pequeñas y medianas.

Para mayor precisión y puntos débiles de carga/descarga: adopte posicionamiento de la mandíbula + sujeción compuesta dual de presión del cilindro con posicionamiento preciso y fuerza de elevación uniforme, que tiene una fuerza externa adicional mínima en el cuerpo de la válvula y evita la deformación de la sujeción de válvulas de pared delgada. Combinado con la función de rotación de 90° de las herramientas, el espacio de operación para la carga y descarga de válvulas es mayor, el montaje y desmontaje son convenientes y el ajuste de conmutación de especificaciones múltiples es rápido, lo que acorta en gran medida las horas de trabajo auxiliar.

Siete ventajas diferenciadas principales

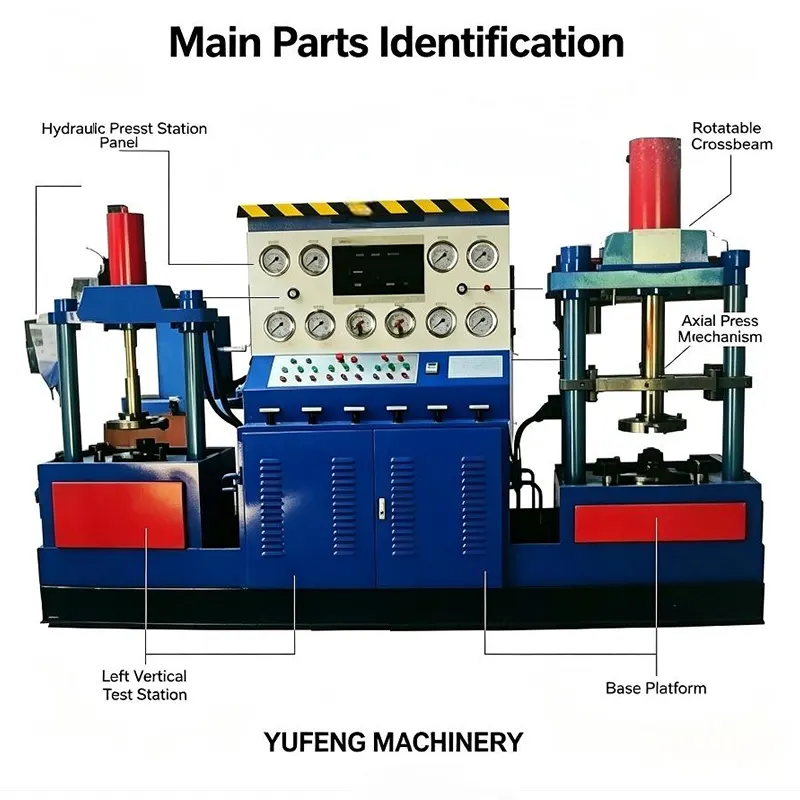

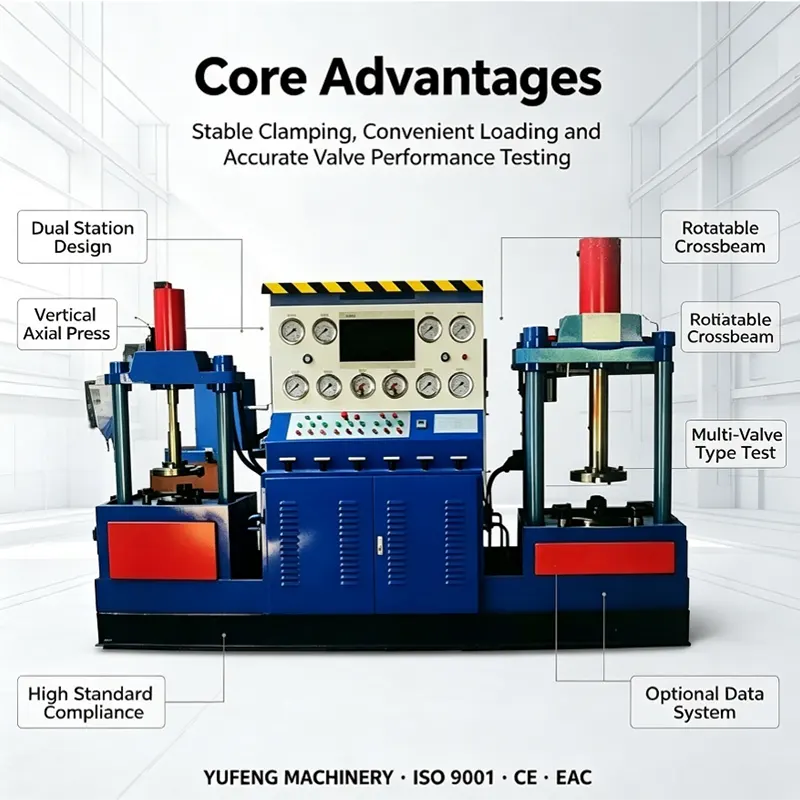

1.Operación paralela de estación dual, eficiencia de inspección por lotes duplicada La principal ventaja competitiva del banco de pruebas de válvula de prensa axial hidráulica vertical integrada de estación dual: dos conjuntos de sistemas hidráulicos y de control independientes para las estaciones izquierda y derecha, que admiten pruebas simultáneas de dos válvulas de diferentes tipos y calibres, sin interferencia mutua, lo que resuelve eficazmente el problema de la baja eficiencia de la operación en serie de una sola estación.

2.Estructura de sujeción compuesta dual, impacto mínimo de la fuerza externa en las válvulas Modo de sujeción dual de posicionamiento de la mandíbula y presión axial del cilindro hidráulico: la mandíbula realiza un centrado y fijación precisos, y el cilindro hidráulico proporciona una fuerza de elevación axial uniforme. La fuerza se distribuye uniformemente en la cara del extremo de la válvula, lo que no causará deformación por extrusión de las válvulas pequeñas de pared delgada y realmente restaura el estado de tensión de la válvula en la operación real de la tubería.

Herramientas giratorias de 3,90°, que mejoran enormemente la eficiencia de carga y descarga Las herramientas de sujeción están diseñadas con una función de rotación manual de 90°. Al cargar y descargar piezas de trabajo, las herramientas se pueden girar hacia el lado que mira al operador, lo que es más conveniente para las operaciones de elevación y apriete, especialmente para válvulas pequeñas con reemplazo frecuente, lo que reduce significativamente el tiempo auxiliar de carga y descarga.

4.Una máquina completa tres pruebas principales con gran universalidad. Puede completar de forma independiente la prueba de resistencia de la carcasa, la prueba del asiento trasero y la prueba de estanqueidad, y es compatible con válvulas atornilladas, soldadas y bridadas. Un equipo cubre la inspección de fábrica de artículos completos: válvulas de compuerta, válvulas de globo, válvulas de retención y válvulas de bola, lo que elimina la necesidad de múltiples equipos de prueba y ahorra espacio en el taller y costos de adquisición.

5. Totalmente compatible con los estándares de prueba nacionales e internacionales. Todos los indicadores de diseño y prueba cumplen estrictamente con las especificaciones de prueba de válvulas GB/T13927-2022 y API 598. La precisión del control de presión y el tiempo de mantenimiento de la presión cumplen con los requisitos estándar. Los resultados de las pruebas son autorizados y creíbles, y pueden utilizarse para la inspección de entrega en fábrica y el soporte de certificación de calidad de terceros.

6. Diseño vertical integrado, ocupación pequeña y fácil instalación. Todas las estaciones hidráulicas, el sistema de control y las dos estaciones de prueba están integradas en un marco base. No se requiere un montaje complicado en el sitio y se puede poner en uso después de conectar el suministro de energía y la fuente de agua. El área total del piso es pequeña, lo que es adecuada para la transformación del taller y el diseño de líneas de producción con espacio limitado.

7.Configuración modular opcional, personalización flexible bajo demanda Se reservan tres módulos de actualización opcionales: sistema de gestión de datos inteligente (registro de curvas de presión, exportación de informes), sistema de refrigeración de aire hidráulico (adecuado para funcionamiento continuo durante mucho tiempo), dispositivo de protección de seguridad; El calibre de prueba, el grado de presión y el espacio entre estaciones también se pueden personalizar de acuerdo con las necesidades de producción reales.

Tabla completa de parámetros técnicos

Siete escenarios de aplicación objetivo

1. Fabricantes de válvulas generales pequeños y medianos: inspección de entrega fuera de línea por lotes de válvulas industriales multitipo DN15-DN300.

2.Fábricas de válvulas de plomería y artículos sanitarios: prueba de presión de artículos completos de válvulas pequeñas domésticas y válvulas de tuberías.

3.Empresas de válvulas de soporte petroquímicas: inspección de resistencia y sellado de válvulas de tuberías de procesos pequeños.

4.Empresas exportadoras de comercio exterior de válvulas: inspección de muestreo del producto terminado antes de la entrega, cumpliendo con los requisitos de exportación estándar API.

5.Talleres profesionales de mantenimiento de válvulas: reinspección del rendimiento después del mantenimiento y renovación de la válvula.

6.Universidades y bases de formación profesional: demostración de enseñanza de pruebas de válvulas y formación práctica para estudiantes.

7.Departamentos de I+D de válvulas: Verificación del rendimiento de prototipos y prueba de ciclo de fatiga de sellado de nuevos productos.

Sistema de servicio integrado global de preventa, venta y posventa

Soporte técnico personalizado preventa

Los ingenieros profesionales de pruebas de válvulas realizan comunicaciones individuales para confirmar los tipos de válvulas, el rango de calibre, la presión máxima de prueba y los requisitos funcionales opcionales; proporcione planos de disposición de los cimientos del equipo y servicio gratuito de verificación de prueba de presión de muestra de válvulas, y emita un esquema de prueba personalizado completo y una cotización formal dentro de las 24 horas hábiles.

Producción en ventas y entrega de embalaje para exportación

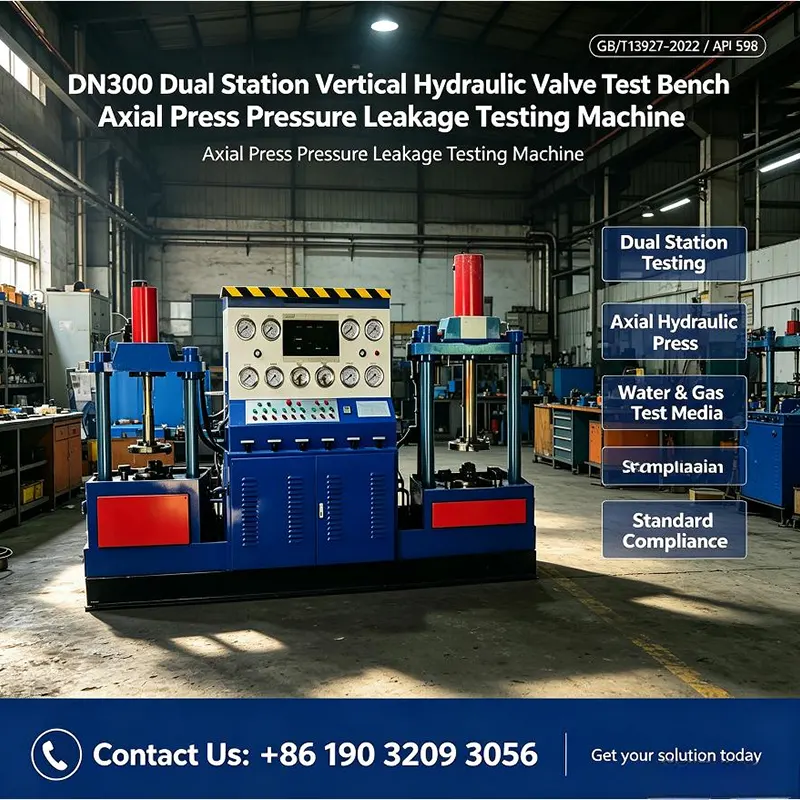

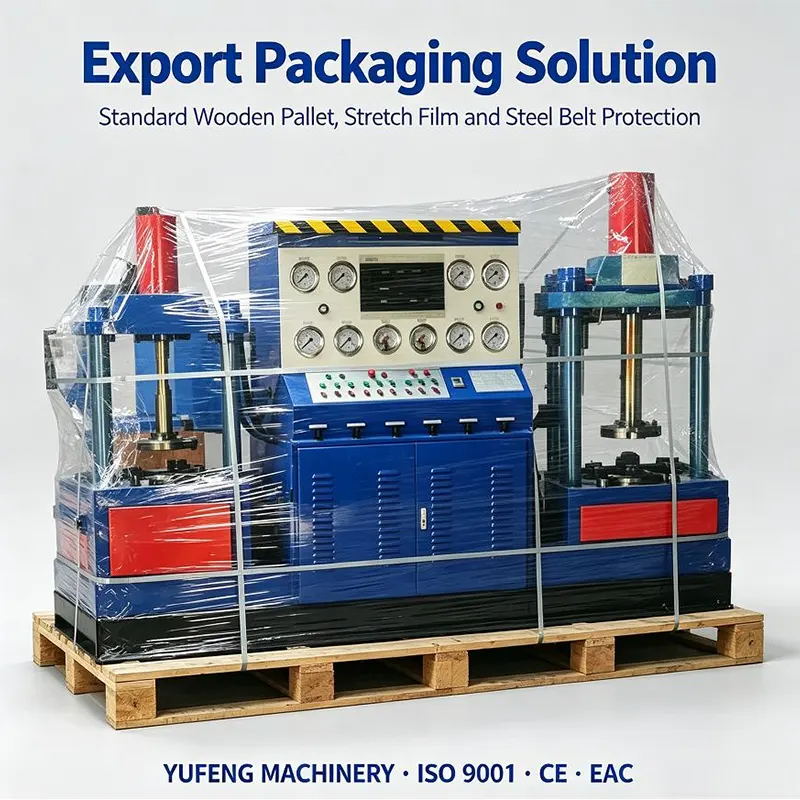

Todo el proceso de producción se sigue mediante vídeo en tiempo real; Antes de la entrega se realiza una prueba de presión cíclica a plena carga y todos los datos de la prueba se archivan. Los productos de exportación adoptan un marco de madera maciza extragrueso + cinturón de acero, un embalaje reforzado a prueba de golpes y humedad, equipados con un diagrama esquemático hidráulico, un diagrama de cableado eléctrico, un manual de operación multilingüe y un conjunto completo de documentos de certificación de despacho de aduanas.

Servicio de garantía global posventa

Los componentes principales, como cilindros hidráulicos, bombas de refuerzo y controladores PLC, disfrutan de una garantía global de 24 meses, y las piezas de repuesto dañadas no artificiales se reemplazan sin cargo durante el período de garantía. Proporcionamos depuración remota de parámetros en línea, tutoriales en video de operación completos y coordinamos a agentes locales en el extranjero para la instalación, puesta en servicio y mantenimiento en el sitio; Suministramos repuestos hidráulicos generales de por vida y brindamos consultas técnicas gratuitas a largo plazo sobre pruebas de presión de válvulas.

Preguntas frecuentes y orientación oficial de compra

Preguntas frecuentes

P1: ¿Pueden dos estaciones probar diferentes tipos y tamaños de válvulas al mismo tiempo?

R1: Las dos estaciones adoptan sistemas hidráulicos y de control completamente independientes, y los parámetros de presión y carrera se pueden ajustar por separado, lo que admite pruebas mixtas simultáneas de válvulas con diferentes calibres y tipos, con una flexibilidad de producción extremadamente alta.

P2: ¿Cuál es la función de las herramientas giratorias de 90°?

A2: Al cargar y descargar válvulas, las herramientas se pueden girar 90 grados para mirar al operador, lo que es más conveniente para las operaciones de elevación, colocación y ajuste, especialmente para el reemplazo frecuente de válvulas pequeñas, lo que puede acortar significativamente el tiempo auxiliar de carga y descarga.

P3: ¿Se pueden sujetar válvulas pequeñas de pared delgada sin deformarlas?

A3: Adopta una sujeción compuesta dual de posicionamiento de la mandíbula y presión axial del cilindro, con fuerza axial uniforme, sin fuerza de extrusión lateral y una fuerza externa adicional mínima en el cuerpo de la válvula, lo que puede evitar eficazmente la deformación de la sujeción de válvulas pequeñas de pared delgada.

P4: ¿Se puede procesar la certificación CE para exportaciones al extranjero?

R4: Podemos completar el conjunto completo de transformación de seguridad de maquinaria industrial CE de la UE, configurar un panel táctil en varios idiomas y un voltaje de exportación de 415 V, y emitir certificados CE oficiales para el despacho de aduanas en el extranjero y la auditoría de aceptación de proyectos.

P5: ¿Cuál es el ciclo de entrega de producción estándar?

A5: Ciclo de entrega de configuración estándar: 25 días hábiles; Ciclo de entrega personalizado de versión mejorada inteligente de presión ultraalta: 32 días hábiles.

Orientación de compra

Infórmenos sobre los tipos de válvulas aplicables, el rango de calibre, la presión máxima de prueba y los requisitos de certificación de exportación. Formularemos un esquema completo de prueba de presión de válvula multifuncional vertical de doble estación y una cotización de adquisición a granel preferencial dentro de las 24 horas, respaldando los pedidos marco anuales de cooperación para los fabricantes de válvulas y respaldando proyectos de EPC de tuberías globales.
