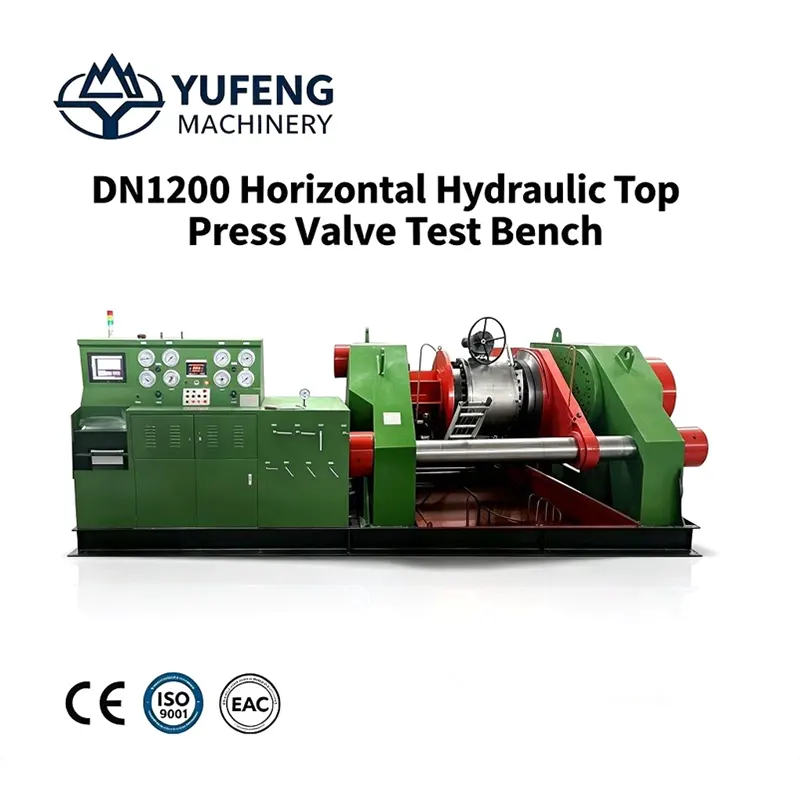

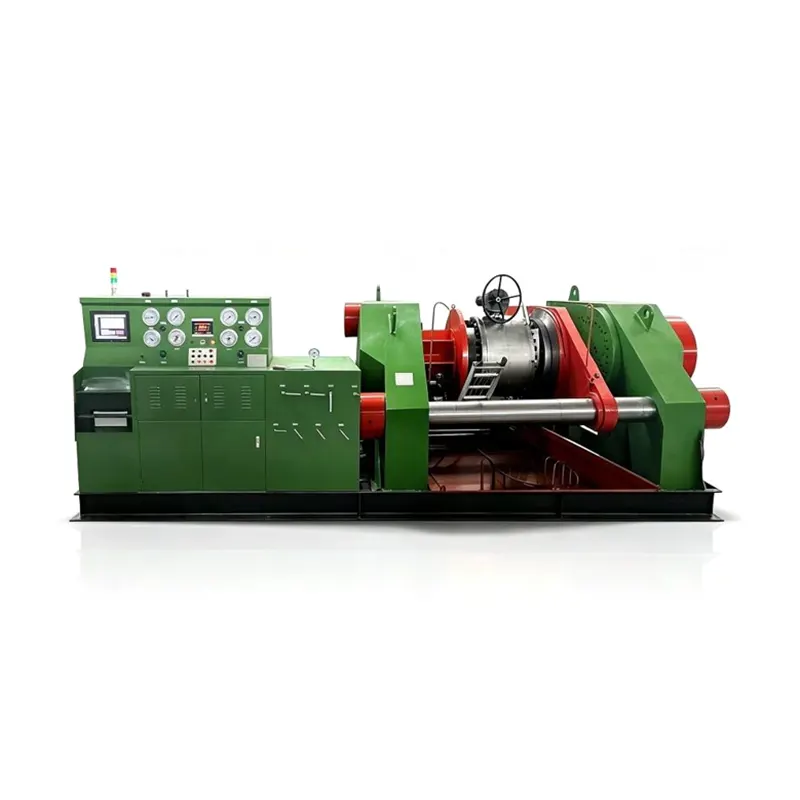

Banco de pruebas de válvula de prensa hidráulica horizontal

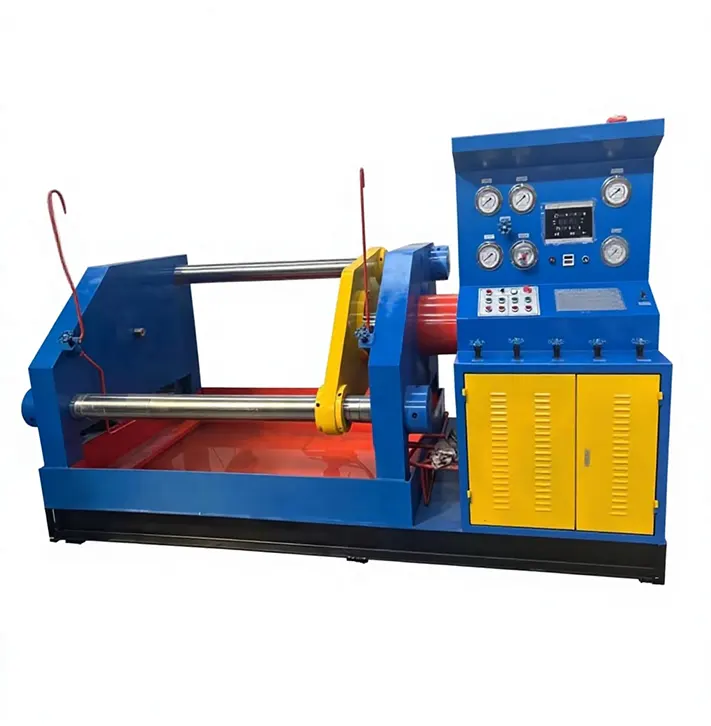

Este banco de pruebas de válvula de presión superior hidráulica horizontal DN1200 integra un mecanismo de sujeción hidráulica, un marco de posicionamiento mecánico, un sistema de control automático eléctrico y un sistema de almacenamiento de circulación del medio de prueba en una unidad horizontal integrada, que presenta una estructura general razonable, módulos funcionales completos, un rendimiento estable a largo plazo y un alto nivel de operación automática. Es aplicable a pruebas de rendimiento integrales que incluyen resistencia de la carcasa a alta, media y baja presión y estanqueidad del asiento bidireccional de válvulas bridadas de paso directo con diámetro nominal DN300 ~ DN1200.

Al adoptar una estructura de sujeción de presión superior axial hidráulica de doble extremo de gran tonelaje, el equipo proporciona una fuerza de sujeción estable y constante para válvulas extrapesadas de gran diámetro; el diseño horizontal evita el riesgo de seguridad de levantar verticalmente piezas de trabajo de gran tamaño, y la carrera del riel guía horizontal ajustable puede combinar válvulas con diferentes longitudes de cuerpo. El sistema de control de presión multicanal independiente controla por separado la prueba de presión del agua de la carcasa y la presión de prueba de estanqueidad, con una función automática de compensación de presión constante para garantizar que la presión de prueba se mantenga estable durante largos períodos de mantenimiento.

El gabinete de control digital independiente está equipado con manómetros multigrupo de alta precisión resistentes a los golpes y un módulo de registro de datos con pantalla táctil, que puede almacenar la curva de presión de prueba y exportar informes de inspección electrónicos. El marco de base soldado integral engrosado puede soportar impactos de cargas pesadas a largo plazo sin deformarse, cumpliendo con las demandas de inspección masiva de grandes fábricas de fabricación de válvulas, plantas de equipos de tuberías petroquímicas y talleres de mantenimiento de centrales eléctricas. Podemos proporcionar una transformación completa de seguridad CE, un panel de operación en varios idiomas y una modificación del voltaje de exportación de 415 V para bases de producción EPC de válvulas a gran escala en el extranjero. Si necesita un equipo de prueba de válvulas de presión superior axial horizontal de gran diámetro y alta carga para inspección de entregas masivas, comuníquese con nuestro equipo técnico para obtener la hoja de datos técnicos completa y una cotización del marco a largo plazo dentro de las 24 horas hábiles.

Siete ventajas principales de los productos diferenciados

1. Marco de sujeción de prensa superior axial hidráulica de doble extremo de gran tonelaje La principal ventaja de soporte de carga del banco de pruebas de válvula de prensa superior hidráulica horizontal DN1200 (modelo YFJX-H): los cilindros hidráulicos dobles grandes proporcionan fuerza de elevación sincrónica bidireccional, tonelaje de sujeción suficiente para bloquear firmemente las válvulas de acero de aleación extra pesadas DN300-DN1200, sin deslizamiento o desplazamiento de brida bajo alta presión de prueba, solucionando el problema de fuerza de sujeción insuficiente de los bancos de pruebas pequeños y medianos. para piezas de trabajo de gran diámetro.

2. Carrera del riel de guía horizontal ajustable ultralarga Riel de guía horizontal integral extendido, ajusta libremente la distancia de apertura de sujeción para adaptar válvulas con bridas grandes de cuerpo ultracorto y cuerpo súper largo, una máquina cubre el rango completo de especificaciones DN300 ~ DN1200, lo que reduce el costo de adquisición de múltiples equipos para fabricantes de válvulas a gran escala, otro punto destacado estructural central del banco de pruebas de válvula de presión superior hidráulica horizontal DN1200 (modelo YFJX-H).

3.Sistema de medio de prueba de circulación independiente de agua y aire dual Tanque de agua de circulación independiente de gran volumen incorporado y tubería de entrada de aire de alta presión, realiza una prueba de resistencia hidrostática de la carcasa y una prueba de estanqueidad del asiento bidireccional en una máquina, equipada por separado con bombas de refuerzo de alta presión para medios líquidos y gaseosos, cumple completamente con las cláusulas de inspección de retención de presión de múltiples etapas y medios de la norma API 598.

4. Base soldada antideformación integral engrosada y resistente. Toda la base de la máquina está soldada con una placa de acero al carbono extra gruesa en su conjunto, con soporte triangular reforzado en ambos extremos del marco de sujeción, operación continua de carga pesada a largo plazo sin flexión ni deformación del marco, garantizando efectivamente la consistencia de los datos de inspección de válvulas de gran diámetro.

5. Control de prueba automático digital de proceso completo con pantalla táctil Sistema operativo PLC con pantalla táctil centralizada, admite ciclo de prueba automático con un solo clic, retención automática de presión de sincronización, almacenamiento de curva de presión en tiempo real y exportación de informes electrónicos por lotes; Todos los parámetros de presión, tiempo y protección se pueden preestablecer y almacenar, lo que reduce en gran medida la tasa de error de operación manual.

6. Mecanismo de protección de interbloqueo de seguridad de carga pesada multicapa Equipado con protección de alivio de sobrepresión hidráulica, bloque anti-sobrerrecorrido de límite mecánico, corte de energía de parada de emergencia y bloqueo de seguridad cuádruple por sobrecarga, corta automáticamente el elevación hidráulica y la salida de presión cuando ocurren condiciones anormales, evitando grandes explosiones de válvulas y daños estructurales al equipo, cumple plenamente con los estándares de seguridad de maquinaria pesada industrial CE de la UE.

7.Interfaz de expansión de actualización inteligente modular reservada El gabinete de control eléctrico principal reserva el puerto de expansión de comunicación de datos, los clientes pueden luego actualizar la transmisión remota de datos, el acoplamiento del sistema MES y las funciones automáticas de almacenamiento en la nube de datos, realizar una trazabilidad digital completa de los registros de inspección de lotes de válvulas grandes.

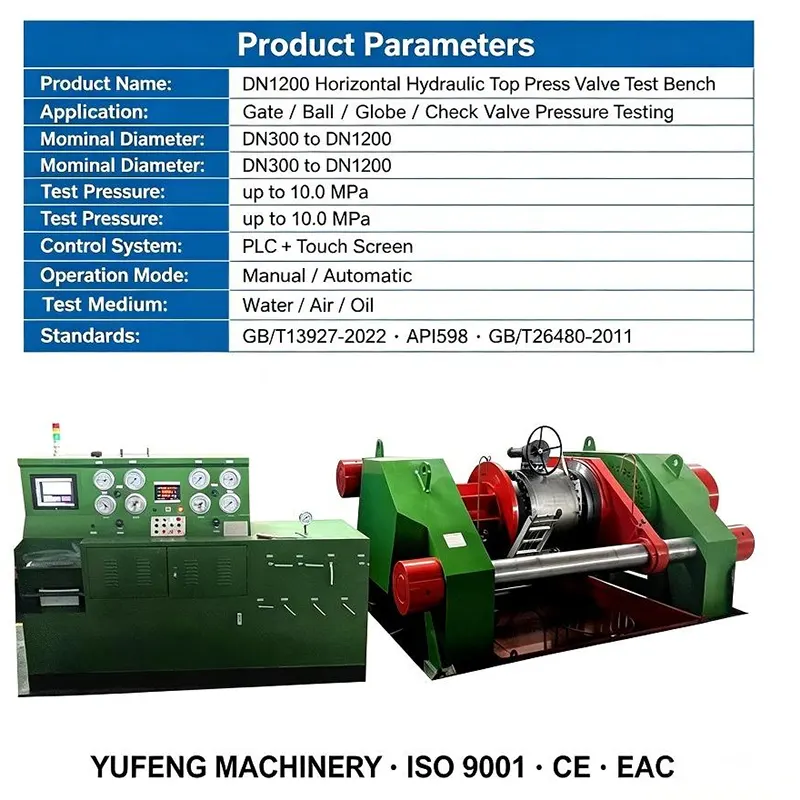

Tabla completa de parámetros técnicos

Siete escenarios de aplicaciones de coincidencia de objetivos

1.Fábricas de fabricación de válvulas pesadas a gran escala: inspección completa fuera de línea por lotes de válvulas de bola grandes, válvulas de compuerta y válvulas de globo DN300-DN1200 antes de la entrega en fábrica, completando la prueba de resistencia de la carcasa y estanqueidad del asiento bidireccional.

2. Base de equipos de tuberías de transmisión de larga distancia para petroquímica y gas natural: inspección de presión de válvulas de corte de tuberías principales de gran tamaño, que respalda la inspección previa a la puesta en servicio de megaproyectos EPC de energía en el extranjero.

3.Taller de equipos auxiliares de energía térmica y nuclear de gran tamaño: revisión periódica de la presión de válvulas auxiliares de alta temperatura y alta presión de diámetro ultragrande para los sistemas de tuberías principales de centrales eléctricas.

4.Sala de inspección del proyecto municipal de tratamiento de aguas residuales y desvío de agua a gran escala: prueba de resistencia y hermeticidad de válvulas de tuberías de hierro fundido de gran diámetro para proyectos nacionales de conservación de agua.

5. Estación de servicio profesional de reparación y mantenimiento de válvulas grandes: reinspección de válvulas industriales grandes desechadas recuperadas después de la renovación y reparación de la superficie de sellado.

6.Planta EPC de procesamiento y ensamblaje de válvulas grandes en el extranjero: equipo de prueba horizontal de gran diámetro para trabajo pesado, panel de pantalla táctil multilingüe y documentos completos de certificación de exportación de maquinaria pesada CE.

7. Laboratorio de I+D sobre rendimiento de sellado y material de válvulas grandes: prueba de presión de ciclo de fatiga de válvulas de diámetro ultragrande de nueva aleación, prueba comparativa de estanqueidad de diferentes estructuras de sellado duro.

Sistema de servicio integrado global de preventa, venta y posventa

Soporte técnico de personalización preventa

Los ingenieros profesionales de procesos de inspección de presión de válvulas grandes llevan a cabo una comunicación técnica profunda uno a uno, confirman el rango de diámetro nominal de la válvula, la presión máxima de prueba, el estándar de inspección de ejecución, la salida de inspección diaria a granel y el diseño del espacio de rodamientos del taller de la fábrica, proporcionan planos de instalación de los cimientos del equipo, esquema de personalización de la carrera del riel guía y servicio gratuito de verificación de prueba de presión de muestra de válvulas grandes, emiten una solución de prueba completa específica para servicio pesado y una cotización formal dentro de las 24 horas hábiles.

Servicio de envío de producción y exportación en ventas

Seguimiento de video en tiempo real de todo el proceso del progreso de producción de equipos pesados, prueba de presión de ciclo continuo de carga completa antes de la entrega en fábrica con el informe de registro de prueba completo original conservado; La versión de exportación adopta un marco de madera maciza extragruesa + embalaje reforzado con correa de acero a prueba de golpes y humedad, diagrama esquemático hidráulico completo, diagrama de cableado eléctrico de alta resistencia, manual de operación completo multilingüe y conjunto completo de documentos de certificación de despacho de aduana entregados junto con la máquina.

Garantía de calidad técnica global posventa

Los cilindros de sujeción hidráulicos grandes de doble extremo, las bombas de refuerzo de alta presión y los componentes centrales eléctricos PLC con pantalla táctil disfrutan de una garantía global de 24 meses, suministro gratuito de piezas de repuesto para daños no humanos dentro del período de garantía; proporcionar depuración remota de parámetros de PLC en línea, tutorial en video completo sobre la operación de prueba de válvulas pesadas, coordinar agentes profesionales locales de maquinaria pesada en el extranjero para brindar servicios de instalación, puesta en servicio y mantenimiento en el sitio; Suministro de por vida de repuestos mecánicos e hidráulicos pesados ​​en general, consulta técnica gratuita a largo plazo sobre el proceso de prueba de presión de válvulas grandes.

Preguntas frecuentes y orientación oficial de compra

Preguntas frecuentes

P1: ¿Puede este gran banco de pruebas completar la inspección de mantenimiento de presión de múltiples etapas de agua y aire en medio dual requerida por el estándar API 598?

R1: Sí, están equipadas tuberías independientes de refuerzo de aire y agua a alta presión, controlan por separado la prueba de presión de agua de resistencia de la carcasa y la prueba de estanqueidad del aire del asiento, coinciden completamente con todas las cláusulas de inspección de conmutación media y retención de presión de múltiples etapas de la norma API 598 para válvulas de gran diámetro.

P2: ¿Es estable la fuerza de sujeción de la prensa superior axial hidráulica de doble extremo para válvulas de acero de aleación DN1200 ultrapesadas?

A2: El gato hidráulico bidireccional síncrono de gran tonelaje proporciona una fuerza de sujeción uniforme y constante, el riel guía horizontal largo garantiza la coaxialidad de la sujeción de la válvula, sin desplazamiento ni deslizamiento bajo una presión de prueba ultra alta, se adapta completamente a válvulas industriales súper pesadas de gran diámetro.

P3: ¿Se pueden actualizar la carga remota de datos digitales y la función de acoplamiento MES después de la compra del equipo?

R3: El sistema de control central reserva el puerto de expansión de comunicación de datos industriales en la fábrica, los clientes pueden posteriormente adaptar la transmisión remota de la curva de presión, el almacenamiento de datos en la nube y la función de acoplamiento del sistema de gestión inteligente MES de fábrica en cualquier momento para su uso posterior.

P4: ¿Puede la máquina llevar a cabo una transformación completa del estándar de seguridad de maquinaria industrial pesada CE para exportación al extranjero?

R4: Podemos completar toda la transformación de seguridad de maquinaria pesada CE de acuerdo con los requisitos del mercado de megaproyectos en el extranjero, configurar un panel de pantalla táctil en varios idiomas y un voltaje de exportación industrial pesada de 415 V, proporcionar un conjunto completo de documentos de certificación CE para el despacho de aduanas y una auditoría de aceptación de grandes proyectos de energía en el extranjero.

P5: ¿Cuál es el ciclo de entrega de producción estándar?

A5: El ciclo de entrega del banco de pruebas de válvula de prensa superior hidráulica horizontal DN1200 de carrera estándar (modelo YFJX-H) es de 40 días hábiles; El ciclo de entrega del modelo actualizado con riel guía ultralargo personalizado, presión ultraalta y control remoto digital es de 45 a 50 días hábiles.

Orientación de compra

Envíe información detallada que incluya el rango de diámetro nominal de la válvula, la presión máxima de prueba, el estándar de inspección de ejecución, la cantidad de inspección diaria en bloque, el estado de los cojinetes de los cimientos de la fábrica y la demanda de certificación/voltaje de exportación al buzón de nuestro equipo de ingeniería. Nuestro equipo técnico generará una solución completa integrada de inspección de presión de válvula de presión superior axial horizontal de gran diámetro y servicio pesado y una cotización preferencial de adquisición a granel a largo plazo dentro de las 24 horas hábiles, respaldará pedidos a granel de cooperación marco anual para grandes fábricas de válvulas pesadas y pedidos de proyectos de respaldo EPC de tuberías de energía súper grandes globales.
