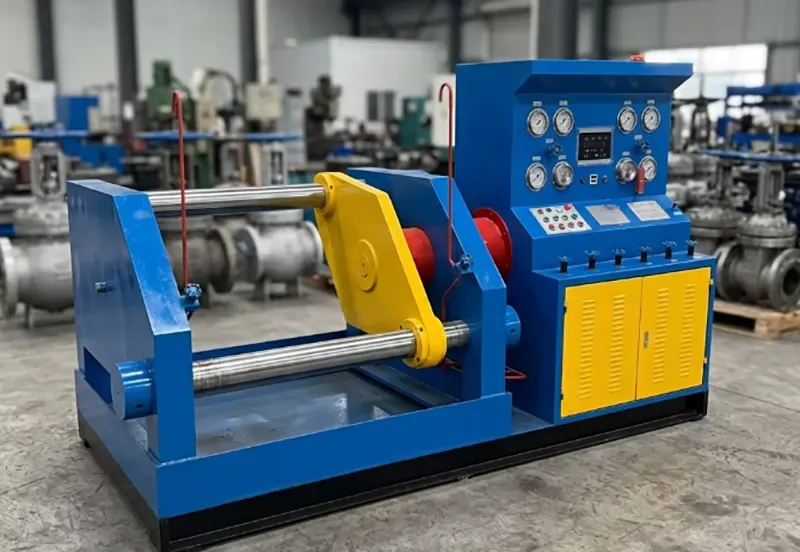

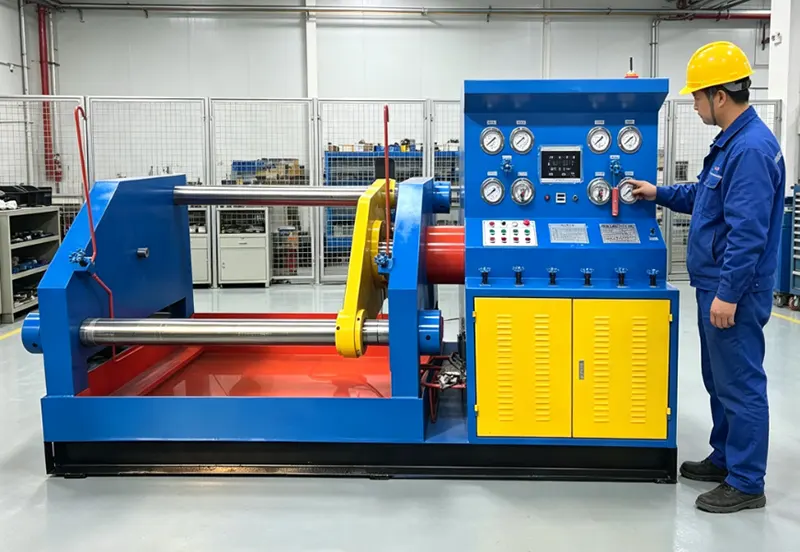

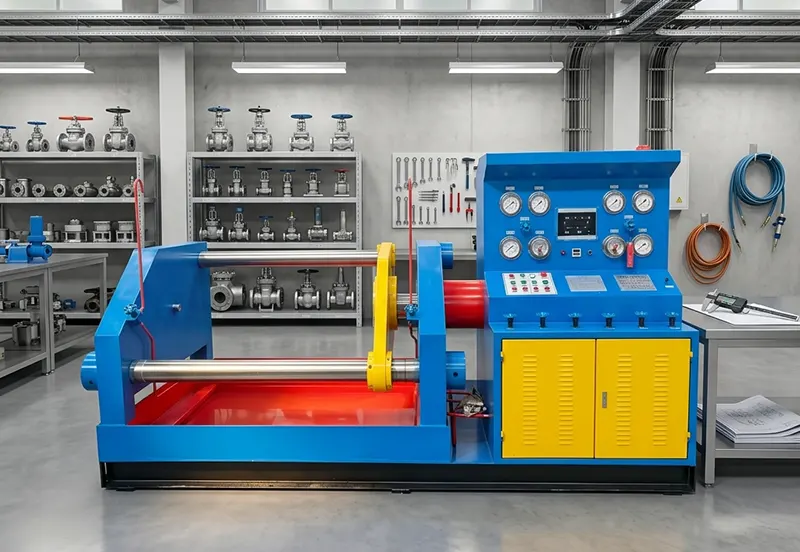

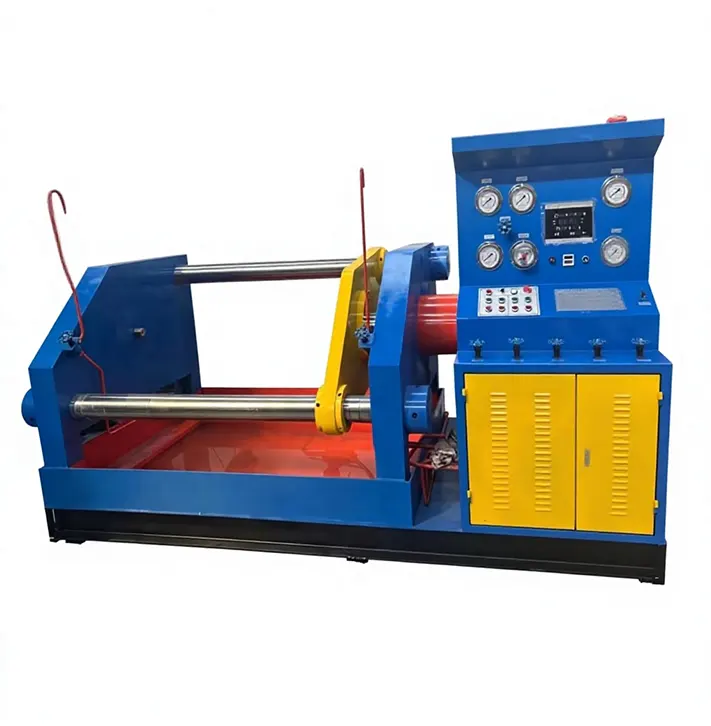

Banco de pruebas de válvula de presión superior hidráulica horizontal ligera

El banco de pruebas de válvula de presión superior hidráulica horizontal liviana admite agua a alta presión y aire a baja presión como medios de prueba, cubriendo 1,5 veces la prueba de carcasa hidrostática de presión nominal, 1,1 veces la prueba de sellado de agua de alta presión a presión nominal y 4 a 7 bar de prueba de estanqueidad al aire a baja presión. El sistema hidráulico integrado ofrece una fuerza de sujeción ajustable, adecuada para diversas especificaciones de válvulas desde DN100 a DN600, con una fuerza máxima máxima de hasta 137 toneladas. Cumple con los estándares internacionales de prueba e inspección de válvulas y se usa ampliamente para inspecciones de control de calidad salientes de fábrica, FAT en fabricantes de válvulas y agencias de pruebas de terceros.

El banco de pruebas de válvulas de presión superior hidráulicas horizontales livianos está diseñado para probar conexiones de extremos roscados, soldados y con bridas rectas para válvulas de bola, válvulas de compuerta, válvulas de globo, válvulas de retención y otras válvulas industriales.

El método de sujeción utiliza un cilindro hidráulico superior para impulsar directamente la placa de sellado contra la cara del extremo de la válvula, logrando un sellado de la cara del extremo axial. La fuerza de sujeción inferior es ajustable, ejerciendo una fuerza externa mínima sobre el cuerpo de la válvula. El sellado entre la válvula y la placa ciega puede ser un sellado de extremo o un sellado cónico, lo que permite una inspección visual directa de los puntos de fuga para una evaluación rápida de la integridad del sellado. Los medios de prueba incluyen agua (para pruebas de resistencia de la carcasa y sellado a alta presión) y gas a baja presión de 4 a 7 bar (aire o nitrógeno, para pruebas de estanqueidad neumática). El banco completa tres elementos de prueba principales: prueba de resistencia de la carcasa hidrostática de presión nominal 1,5 veces, prueba de sellado de agua de alta presión de presión nominal 1,1 veces y prueba de estanqueidad neumática de baja presión de 4 a 7 bar. El rango de prueba cubre DN100 a DN600 (consulte la tabla de rangos de prueba de presión para obtener más detalles). El cilindro de presión superior tiene un diámetro de 250 mm, el diámetro de la placa de sellado varía de 400 a 1400 mm, el espacio interno entre tirantes es de 950 mm y la fuerza máxima de sujeción es de 137 toneladas.

En resumen, este banco de pruebas de válvulas de presión superior hidráulicas horizontales livianos ofrece un diseño modular y liviano, estructura compacta, operación ergonómica y fácil mantenimiento. Es una solución ideal para fabricantes de válvulas, industria de petróleo y gas, minería y metalurgia, plantas de energía, industria química y petroquímica, talleres de MRO, IQC en grandes usuarios finales industriales y agencias de pruebas de terceros.

Características del producto

1. Diseño modular y liviano, estructura compacta, operación ergonómica y fácil mantenimiento y reubicación.

2.El cilindro hidráulico superior impulsa directamente la placa de sellado para un sellado axial confiable, evitando fuerzas laterales que podrían dañar la válvula.

3. Potente sistema hidráulico con presión de sujeción ajustable de forma continua según la presión de prueba de la válvula; Presión máxima de refuerzo hidráulico de hasta 31,5 MPa.

4. Unidad de bomba de suministro de agua hidráulica equipada con dos rangos de presión (micropresión y presión media/alta), que cubren un rango de presión de suministro de 0,4 a 48,0 MPa para adaptarse a diversos requisitos de prueba de presión nominal.

5.El agua de prueba se puede reciclar, lo que proporciona una solución económica y respetuosa con el medio ambiente que reduce los costos operativos a largo plazo.

6.Sistema de control de pantalla táctil PLC opcional para control automático de presión de prueba, adquisición de datos en tiempo real, almacenamiento de datos históricos e impresión de informes de prueba, cumpliendo con los requisitos de gestión de calidad inteligente.

7. Admite pruebas de fugas neumáticas de baja presión para garantizar la seguridad y confiabilidad de la válvula en condiciones de servicio de gas.

Aplicaciones

● GRASA

● Industria del petróleo y el gas

● Minería y Metalurgia

● Centrales eléctricas

● Industria química y petroquímica

● Talleres de MRO

● IQC en grandes usuarios finales industriales

● Agencias de pruebas de terceros

Tabla de especificaciones técnicas

Tabla de alcance de la prueba de esfuerzo (MPa)

Preguntas frecuentes

1. ¿Cuál es el rango de diámetro de prueba de este banco?

Cubre DN100 a DN600.

2. ¿Qué tipos de válvulas se pueden probar?

Es adecuado para válvulas de bola bridadas, soldadas y roscadas, válvulas de compuerta, válvulas de globo, válvulas de retención y otras válvulas industriales.

3. ¿Qué medios de prueba son compatibles?

Agua para pruebas hidrostáticas y de estanqueidad, y gas a baja presión (aire o nitrógeno) de 4 a 7 bar para pruebas de estanqueidad neumáticas.

4. ¿Cuáles son los tres elementos principales de la prueba?

Prueba de carcasa hidrostática a 1,5 veces la presión nominal, prueba de sellado de agua a alta presión a 1,1 veces la presión nominal y prueba de estanqueidad neumática a baja presión de 4 a 7 bar.

5.¿Cómo se sujeta y sella la válvula?

Un cilindro hidráulico superior impulsa directamente la placa de sellado contra la cara del extremo de la válvula, logrando un sellado axial con una fuerza externa mínima. El sellado puede ser de extremo o cónico, lo que permite una fácil detección visual de fugas.

6. ¿Cuál es la fuerza de sujeción máxima máxima?

La fuerza de sujeción máxima máxima es de 137 toneladas.

7. ¿Cuáles son las especificaciones del cilindro de presión superior y la placa de sellado?

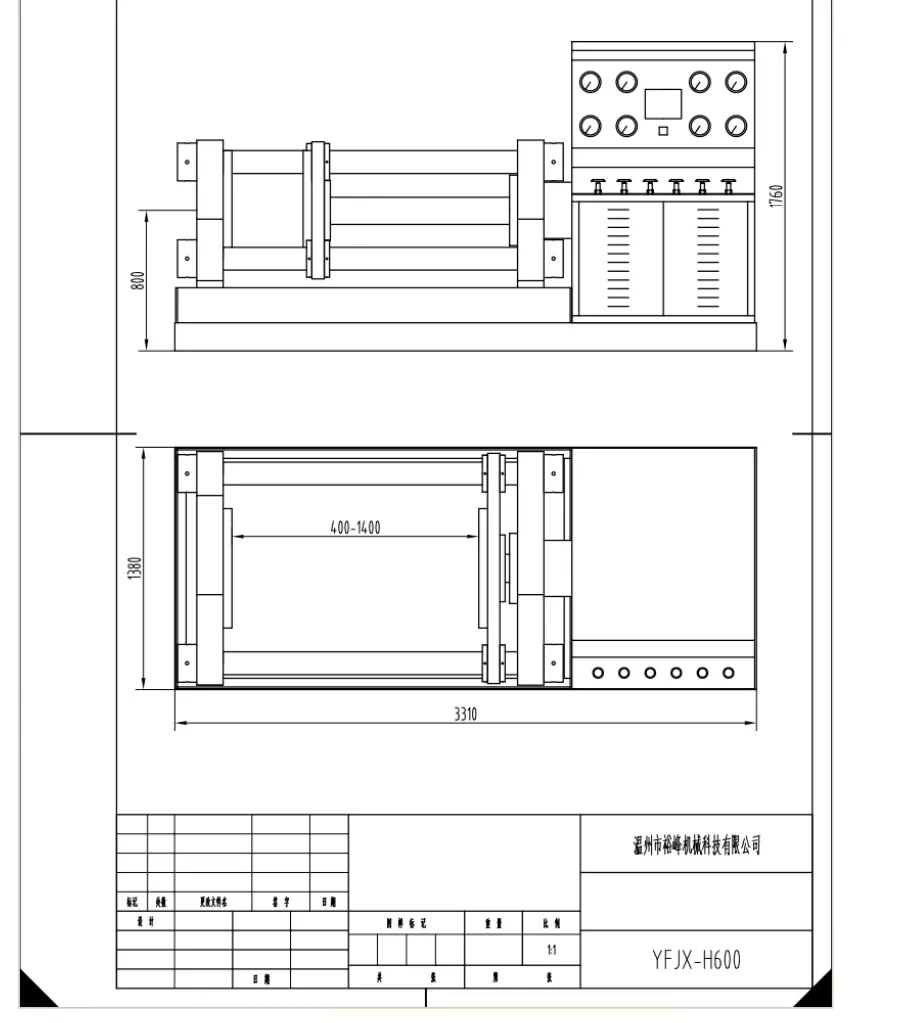

El cilindro de presión superior tiene un diámetro de 250 mm y el diámetro de la placa de sellado varía de 400 a 1400 mm.

8. ¿Cuál es la distancia interna entre los tirantes?

Tiene 950 mm, lo que facilita la carga y descarga de válvulas de mayor tamaño.

9.¿Para qué industrias y aplicaciones es adecuado este banco?

Se utiliza ampliamente en fábricas de fabricación de válvulas para control de calidad y grasas salientes, petróleo y gas, minería, metalurgia, plantas de energía, plantas químicas y petroquímicas, talleres de MRO, inspecciones entrantes de grandes usuarios finales industriales y agencias de pruebas de terceros.

10.¿Admite control automatizado y gestión de datos?

Sí, se encuentra disponible un sistema de control de pantalla táctil PLC opcional para el control automático de la presión de prueba, la adquisición de datos en tiempo real, el almacenamiento de datos históricos y la impresión de informes de prueba, cumpliendo con los requisitos de gestión de calidad inteligente.
