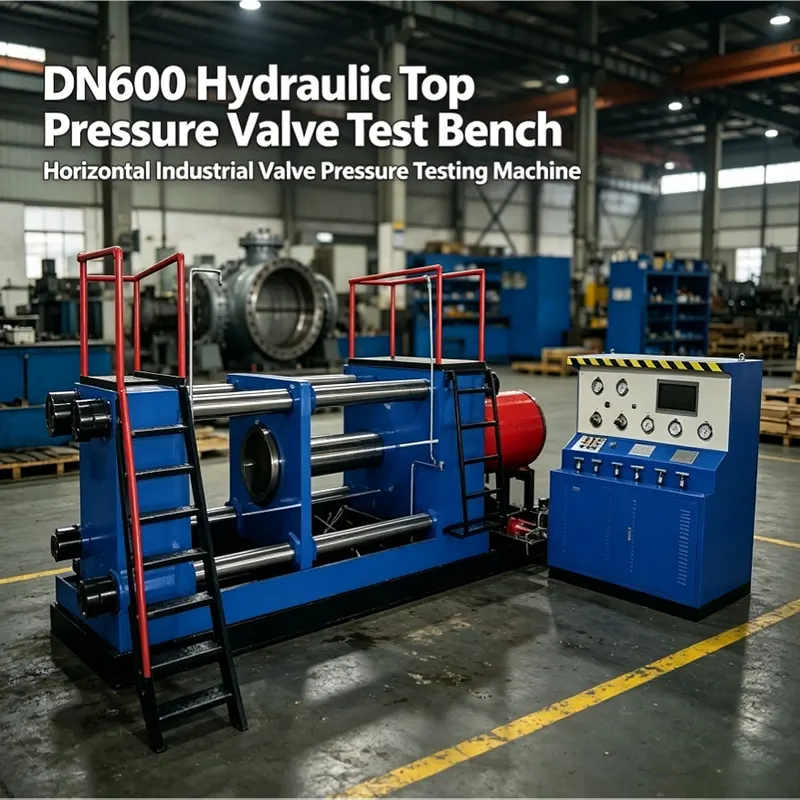

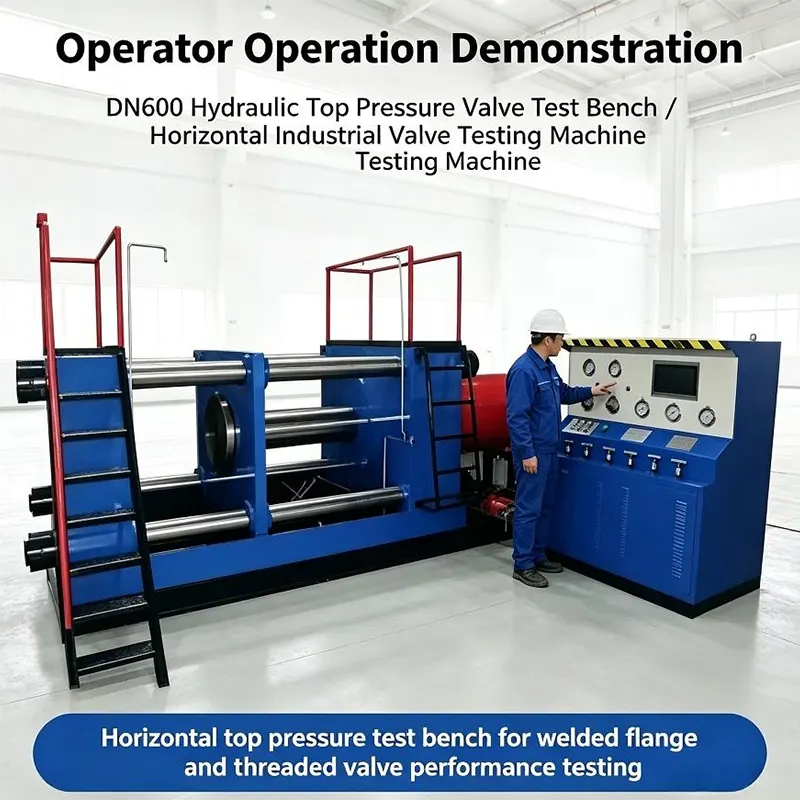

Banco de pruebas de válvulas horizontales de presión superior con escalera de acceso

Este banco de pruebas de válvulas horizontales de presión superior con escalera de acceso está diseñado originalmente para pruebas de rendimiento de válvulas de conexión de extremo soldado. Equipado con placas de respaldo de transición reemplazables (configuración opcional), se puede adaptar a válvulas conectadas por bridas y roscadas de forma sincrónica, logrando una detección universal de múltiples interfaces en un solo dispositivo. Los clientes pueden seleccionar de forma independiente los medios de prueba: agua limpia, aire comprimido o gasóleo para cumplir con diversos requisitos de inspección de condiciones de trabajo industriales. La máquina está configurada de manera estándar con una bomba de llenado de agua de baja presión, una bomba de refuerzo de alta presión y un tanque de agua de circulación media cerrado para realizar la utilización cíclica del fluido de prueba y reducir el consumo diario de operación.

Múltiples módulos funcionales son opcionales: sistema inteligente de gestión de datos de prueba, sistema de enfriamiento de aire hidráulico, sistema de descarga hidráulica automática, puerta corrediza protectora de seguridad, etc. El calibre de válvula aplicable y la presión máxima de prueba se pueden personalizar completamente de acuerdo con las demandas de producción en el sitio. Parámetros básicos básicos: rango aplicable DN150-DN600, dimensión total 410018001500 mm, peso total 12 toneladas, potencia nominal 18 KW. Escaleras de mantenimiento bilaterales incorporadas y barandillas de seguridad, convenientes para que los operadores inspeccionen los componentes de la tubería y mantengan la estructura superior del equipo de manera segura. Podemos proporcionar renovación de certificación de seguridad CE, panel táctil multilingüe y adaptación de voltaje de exportación de 415 V para empresas de fabricación de energía, tuberías y válvulas en el extranjero.

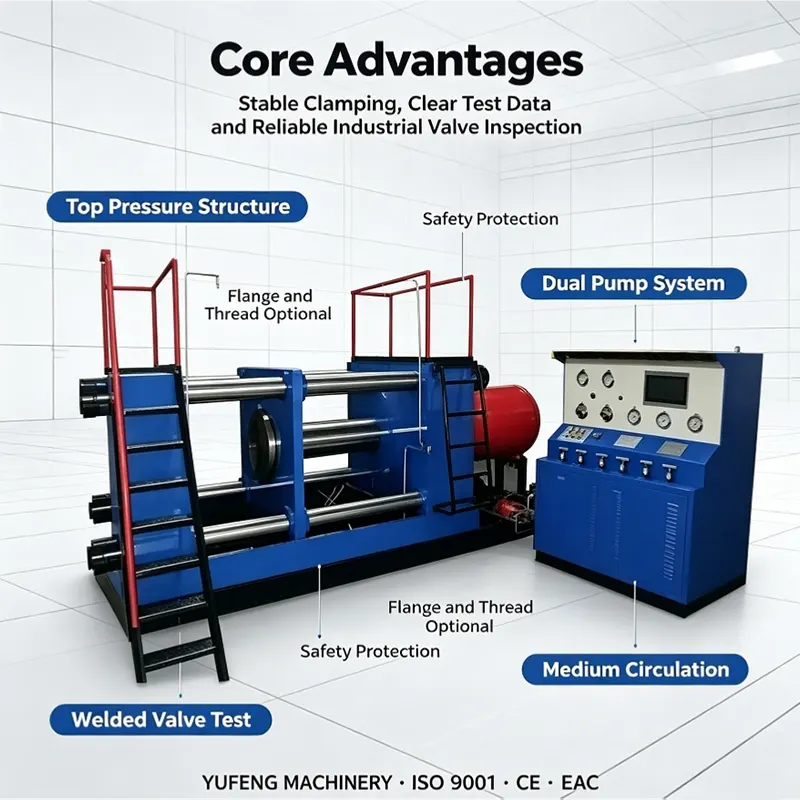

Siete ventajas diferenciadas principales

1.Estructura de sujeción con gato equilibrado de cilindro hidráulico síncrono dual La ventaja mecánica principal del banco de pruebas de válvula horizontal de presión superior con escalera de acceso: dos cilindros hidráulicos de gran tonelaje funcionan sincrónicamente para generar una fuerza de sujeción axial uniforme, el modo de compresión de la cara final hace que la tensión de la brida de la válvula se distribuya uniformemente, sin deflexión excéntrica ni deformación local durante la retención prolongada de alta presión, adecuado para válvulas industriales pesadas de paredes gruesas.

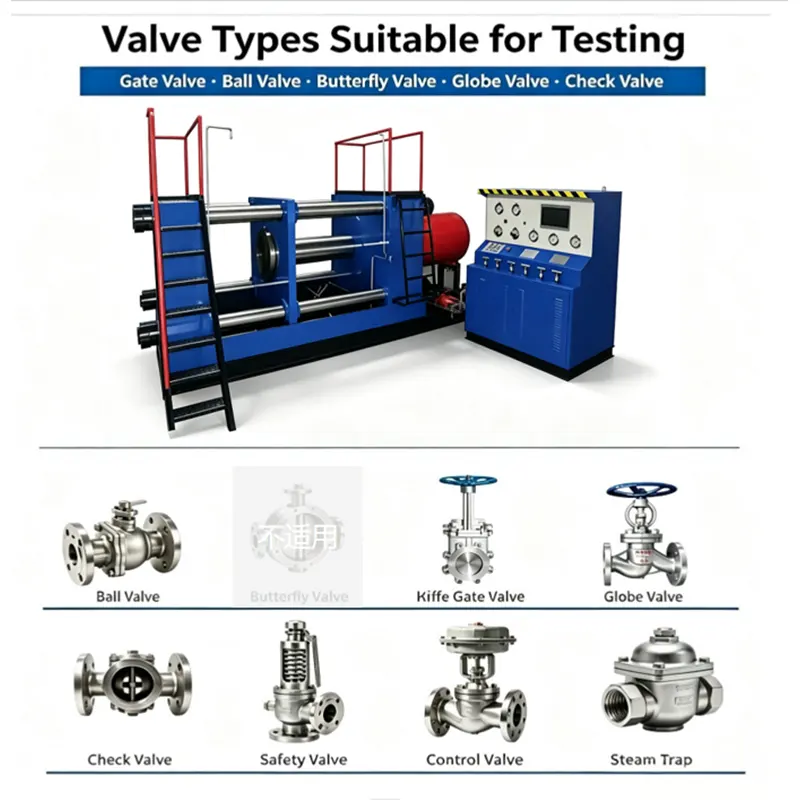

2. Compatibilidad universal de válvulas con tres formas de conexión Con placas de respaldo de adaptador intercambiables, el banco admite válvulas de tope soldadas, válvulas de brida y válvulas de extremo de rosca, tres tipos de conexión principales, lo que resuelve el problema de comprar múltiples bancos de pruebas de propósito único para fábricas de válvulas con líneas de productos diversificadas.

3.Escalera de mantenimiento bilateral incorporada y sistema de barandilla de seguridad Diseño exclusivo de escaleras para subir y marcos protectores en ambos lados del cuerpo de la cama: los operadores pueden subir con seguridad para revisar las tuberías superiores, las tuberías de presión y los accesorios hidráulicos, lo que es conveniente para el mantenimiento diario, la resolución de problemas y los trabajos de revisión, lo que reduce en gran medida el tiempo de inactividad del equipo.

4.Tres medios de prueba opcionales + sistema de circulación de circuito cerrado Agua, aire, diésel tres medios conmutables; El tanque de agua de circulación de gran capacidad incorporado recoge el líquido de prueba residual para uso repetido, lo que ahorra costos de recursos hídricos y mantiene limpio el terreno del taller sin acumulación de aguas residuales.

5. Llenado de baja presión + Sistema de bomba dual de refuerzo escalonado de alta presión La bomba de baja presión llena rápidamente la cavidad de la válvula y expulsa el aire interno; La bomba de alta presión realiza un aumento de presión gradual y un mantenimiento de presión constante. El sistema de control de presión constante PLC compensa la pérdida de presión automáticamente, precisión de control de presión ≤±1%, totalmente compatible con los estándares de mantenimiento de presión de etapas múltiples GB/T13927-2022 y API 598.

Marco rígido soldado integral de carga súper pesada de 6,12 toneladas Marco de cama soldado de una sola pieza con placa de acero ultragruesa, sometido a tratamiento de recocido para aliviar la tensión, capacidad de carga total de hasta 12 toneladas, estable y sin vibraciones en operaciones continuas de carga pesada a largo plazo, sin deformación por flexión del marco.

7. Conjunto de actualización inteligente modular opcional Los clientes pueden seleccionar libremente módulos funcionales: adquisición de datos y exportación de informes electrónicos, enfriamiento de aire hidráulico para reducir la temperatura del aceite, alivio automático de presión después de completar la prueba, puerta protectora de seguridad completamente cerrada, etc., configurar el equipo de acuerdo con el presupuesto de producción real y las necesidades de inspección.

Tabla completa de parámetros técnicos

Siete escenarios de aplicación objetivo

1.Fábricas integrales de fabricación de válvulas medianas y grandes: inspección de entrega por lotes de válvulas industriales de conexión multiextremo DN150-DN600.

2. Fabricantes de equipos para tuberías de petroquímica y refinería: Prueba de resistencia y estanqueidad de válvulas de tuberías de proceso soldadas a alta presión.

3.Proyectos municipales de desvío de conservación de agua a gran escala: prueba de presión de aceptación de válvulas de conservación de agua con brida de gran diámetro.

4.Taller de Equipos Auxiliares de Central Térmica: Reinspección periódica de válvulas de tuberías pesadas del sistema de circulación de agua.

5. Estación profesional de mantenimiento y revisión de válvulas de servicio pesado: prueba de rendimiento posterior a la renovación para válvulas industriales usadas recicladas.

6.Fábrica EPC de ensamblaje de válvulas de tamaño mediano en el extranjero: equipo de prueba de válvulas pesadas multipropósito con documentos completos de certificación de exportación CE.

7.Laboratorio de Investigación y Desarrollo de Nuevas Estructuras de Válvulas: Prueba de presión de ciclo de fatiga para prototipos de válvulas de doble propósito soldadas y con bridas.

Sistema de servicio integrado global de preventa, venta y posventa

Soporte técnico personalizado preventa

Los ingenieros profesionales de pruebas de válvulas pesadas realizan comunicaciones técnicas individuales, confirman el tipo de conexión de la válvula, el rango de calibre, la presión máxima de prueba, el medio seleccionado y los módulos funcionales opcionales; proporcione planos de diseño de los cimientos del equipo y servicio gratuito de verificación de pruebas de presión de muestras de válvulas, emita un esquema de pruebas personalizado y una cotización formal dentro de las 24 horas hábiles.

Servicio de envío de producción y exportación en ventas

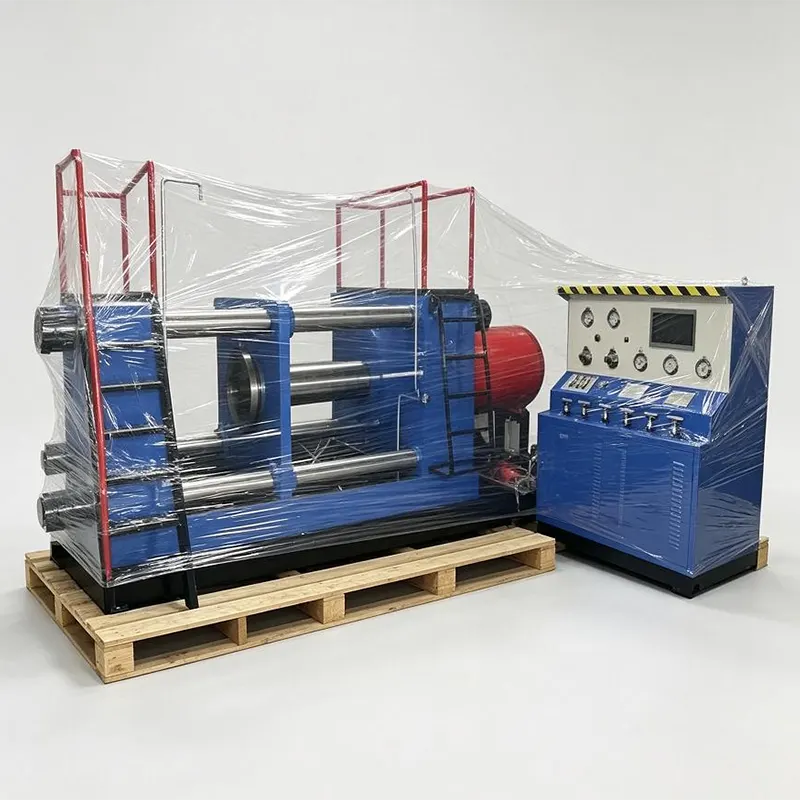

Progreso completo de la producción seguido por video en tiempo real; Prueba de ciclo de presión continua a carga completa completada antes de la entrega con registros de prueba originales archivados. La versión de exportación adopta un marco de madera maciza extragruesa + cinturón de acero, embalaje reforzado a prueba de golpes y humedad; Junto con la máquina se entregan un diagrama esquemático hidráulico, un diagrama de cableado eléctrico, un manual de operación multilingüe y un juego completo de documentos de certificación de despacho de aduanas.

Servicio de garantía de calidad global posventa

Los cilindros de sujeción hidráulicos dobles, las bombas de refuerzo de alta presión, los controladores PLC y los sensores de presión disfrutan de una garantía global de 24 meses; Reemplazo gratuito de piezas de repuesto dañadas no artificiales dentro del período de garantía. Proporcionamos depuración remota de parámetros de PLC en línea, tutoriales en video de operación completa, coordinamos agentes locales en el extranjero para la instalación, puesta en servicio y mantenimiento en el sitio; Suministro de por vida de repuestos hidráulicos generales y consulta técnica gratuita sobre pruebas de presión de válvulas a largo plazo.

Preguntas frecuentes y orientación oficial de compra

Preguntas frecuentes

P1: ¿Puede este banco probar tres tipos de válvulas de conexión soldadas, bridadas y roscadas?

A1: Equipada con placas de respaldo de transición intercambiables, puede cambiar diferentes accesorios libremente para adaptarse a tres formas de conexión, una máquina satisface las necesidades diversificadas de inspección de la línea de producción.

P2: ¿Cuál es la función de la escalera de mantenimiento bilateral?

A2: La escalera y la barandilla de seguridad facilitan que el personal suba para revisar las tuberías hidráulicas superiores, los manómetros y los bloques de válvulas, lo que es conveniente para el mantenimiento diario, la inspección de fallas y la revisión del equipo, lo que mejora en gran medida la capacidad de mantenimiento.

P3: ¿Se puede agregar más adelante la función de grabación automática de datos y exportación de informes?

R3: El sistema de control reserva una interfaz de expansión digital en fábrica; todos los módulos funcionales inteligentes opcionales se pueden actualizar después de la compra del equipo.

P4: ¿Está disponible la certificación CE para el comercio de exportación en el extranjero?

R4: Podemos completar la transformación completa de la seguridad de la maquinaria industrial pesada CE, configurar el panel de operación en varios idiomas y el voltaje de exportación de 415 V, proporcionar documentos completos de certificación CE para el despacho de aduanas y la auditoría de aceptación de proyectos en el extranjero.

P5: ¿Cuál es el ciclo de entrega de producción estándar?

A5: Ciclo de entrega de configuración estándar: 40 días hábiles; ciclo de entrega personalizado de ultra alta presión, versión completamente inteligente: 45 días hábiles.

Orientación de compra

Envíe información detallada, incluido el modo de conexión de la válvula, el alcance del calibre aplicable, la presión máxima de prueba, el medio de prueba seleccionado y los requisitos funcionales opcionales a nuestro equipo de ingeniería. Formularemos una solución completa de prueba de presión de válvulas pesadas con múltiples conexiones y una cotización preferencial de adquisición a granel en un plazo de 24 horas, respaldando pedidos marco de cooperación anuales para fabricantes integrales de válvulas y proyectos de apoyo EPC de tuberías globales de conservación de energía y agua.
