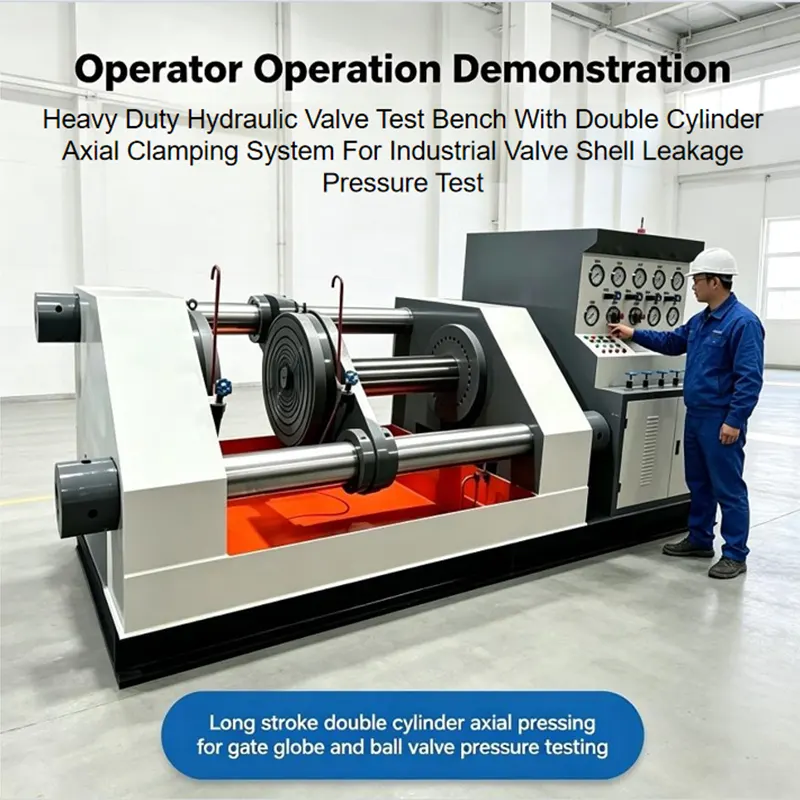

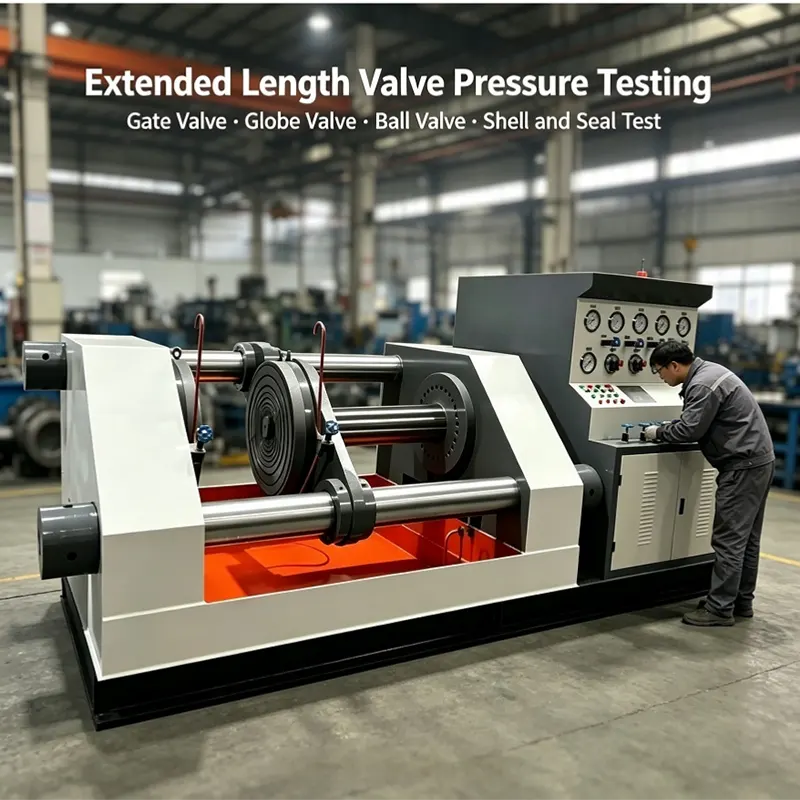

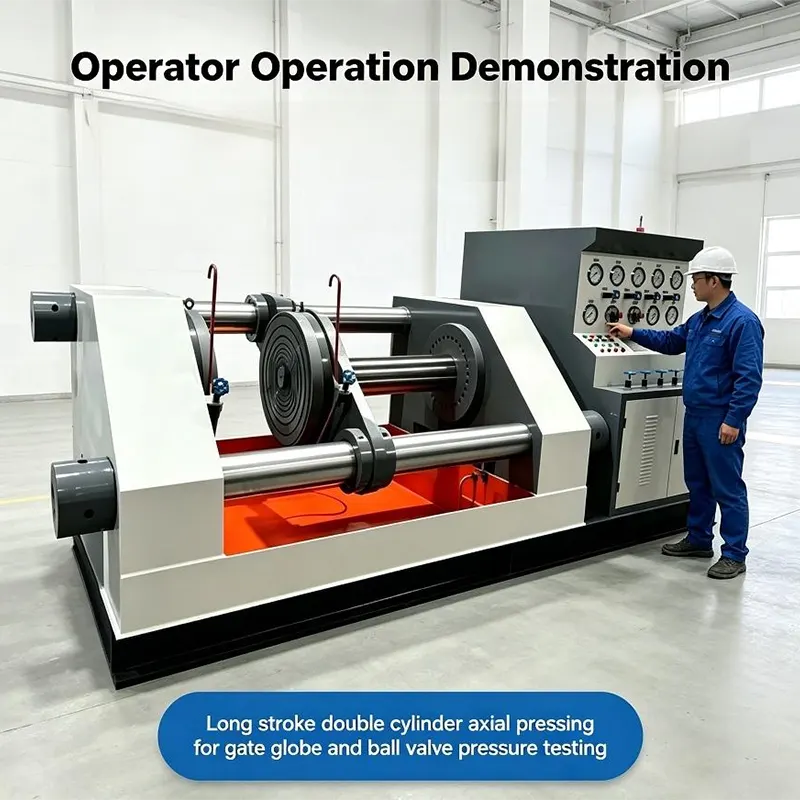

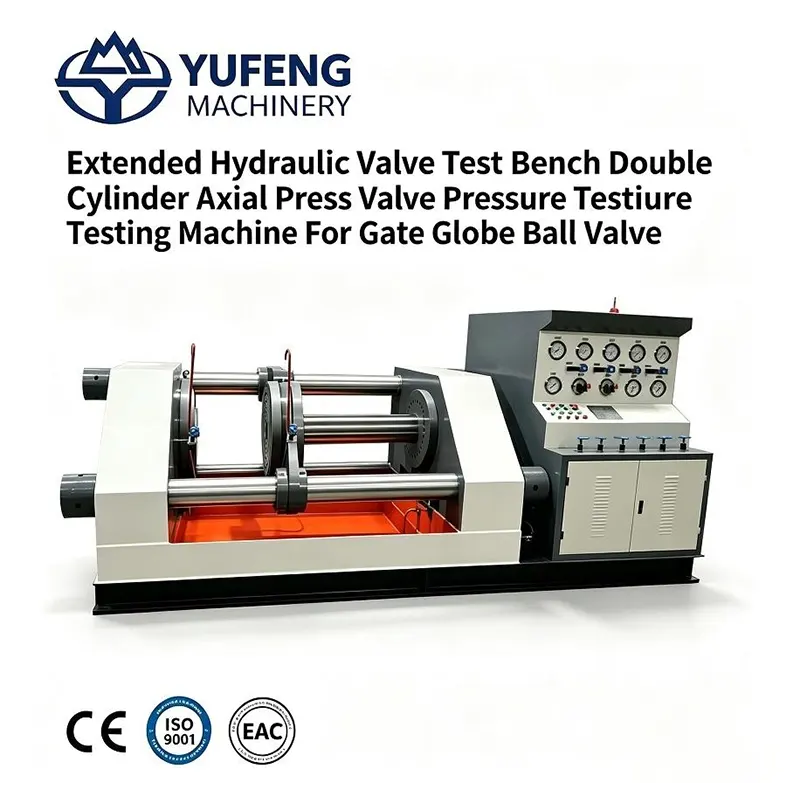

Banco de pruebas de válvula de prensa axial, gato hidráulico doble horizontal extendido

Adoptando un diseño de elevación sincrónica de doble cilindro hidráulico, este banco de pruebas de válvula de presión axial de gato hidráulico doble horizontal extendido aplica una fuerza axial uniforme en ambos extremos de la válvula, lo que garantiza una distribución uniforme de la tensión y una sujeción firme en todo momento. Puede completar la prueba de resistencia de la carcasa a alta presión y la inspección de fugas de retención de presión de estanqueidad del asiento a largo plazo, cumpliendo plenamente con las especificaciones de prueba de válvulas internacionales GB/T13927-2022 y API 598. Equipado con un mecanismo de carrera ajustable ultralargo, un sistema de control síncrono hidráulico y un dispositivo de bloqueo de protección de seguridad integrado, el banco admite la conmutación de medios de prueba duales agua-aire.

Resuelve completamente los problemas técnicos comunes de las válvulas largas durante las pruebas de presión: alineación de centrado inexacta, desviación de tensión desigual y retención de presión inestable. Es el equipo de inspección dedicado ideal para el control de calidad en fábrica de válvulas extendidas utilizadas en tuberías de transmisión de larga distancia. Parámetros estándar básicos: calibre máximo aplicable DN400, peso total 8 toneladas, dimensión total 304518701200 mm, potencia nominal 6,75 KW. La carrera máxima, el tonelaje del rodamiento y la presión de prueba se pueden personalizar según la longitud real de la válvula del cliente y las demandas de las condiciones de trabajo. Proporcionamos actualización de la certificación CE, panel de operación en varios idiomas y servicios de adaptación de voltaje de exportación de 415 V para fabricantes de válvulas y tuberías en el extranjero.

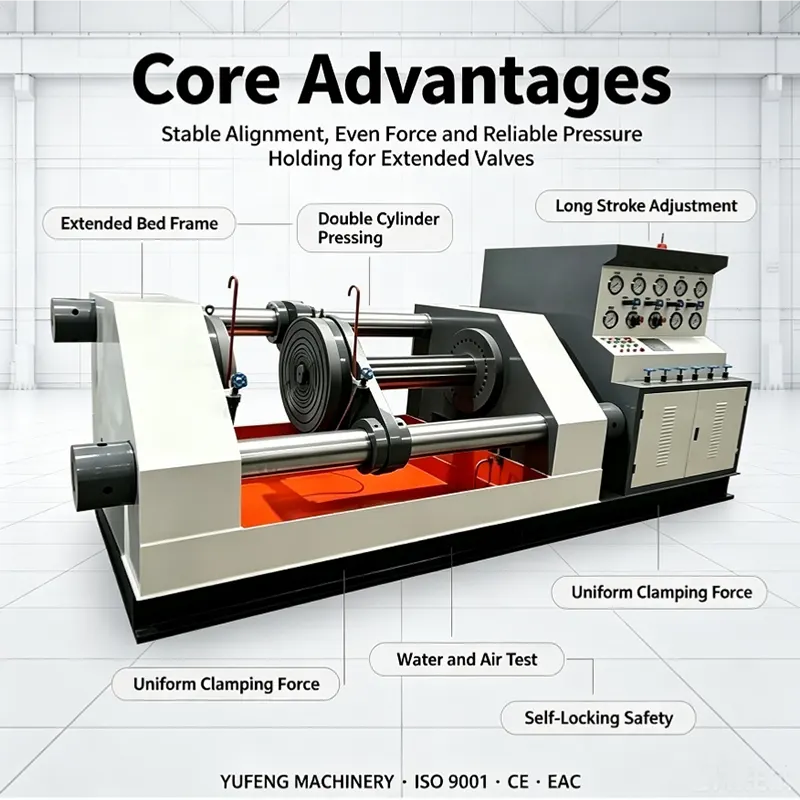

Siete ventajas diferenciadas principales

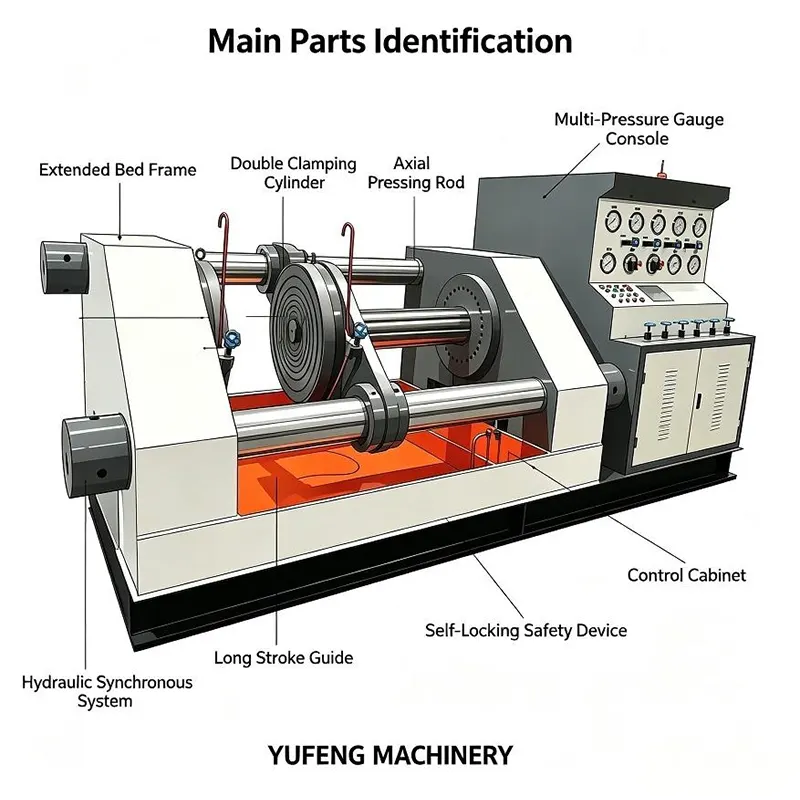

1.Marco de cama integral alargado + carrera ajustable ultralarga (diseño original del núcleo) La mayor ventaja diferenciada del banco de pruebas de válvula de prensa axial de gato hidráulico doble horizontal extendido: marco de base rígido extendido con carrera de ajuste deslizante súper larga, se adapta perfectamente a válvulas de tubería extralargas que no pueden sujetarse con bancos de pruebas estándar comunes, adaptabilidad flexible a varias longitudes de cuerpo de válvula.

2. Cilindro hidráulico doble Elevación axial sincrónica Sujeción equilibrada Dos gatos hidráulicos funcionan sincrónicamente bajo control hidráulico de circuito cerrado, la fuerza de sujeción actúa simétricamente en dos caras extremas; no se generan cargas excéntricas, momentos de flexión ni fuerzas de corte lateral en cuerpos de válvulas largos, lo que previene eficazmente la deformación de la válvula durante el mantenimiento prolongado de alta presión.

3. Resuelva perfectamente todos los puntos débiles de las pruebas de presión de válvulas largas Elimina tres problemas principales de las pruebas de válvulas industriales largas: posicionamiento de centrado difícil, tensión desigual que conduce a una desviación del sellado, fluctuación de presión que provoca una inspección de estanqueidad fallida; la sujeción estable garantiza datos de detección auténticos y repetibles.

4.Sistema de presión de circulación independiente medio dual de agua y aire La tubería de llenado de agua separada y la tubería de presurización de aire están dispuestas de forma independiente; Se utiliza agua para la prueba hidrostática de resistencia de la carcasa y aire comprimido para la detección de fugas de estanqueidad interna. El sistema de control de presión constante PLC compensa automáticamente la pérdida de presión durante el período de mantenimiento, fluctuación de presión ≤±1%.

5.Marco de base soldado con alivio de tensión integral de alta resistencia. Toda la cama está fabricada con soldadura de una sola pieza de placa de acero gruesa, seguida de un tratamiento de recocido para aliviar la tensión; Capacidad de carga total de hasta 8 toneladas, operación continua de carga pesada a largo plazo sin que el marco se doble, gire o deforme por vibración.

6. Mecanismo de protección de bloqueo de seguridad autoblocante de múltiples capas Autobloqueo de sobrepresión de sujeción hidráulica incorporado, alivio automático de exceso de presión de prueba, anticolisión de límite de carrera, bloqueo de seguridad cuádruple de apagado de emergencia; toda la potencia de salida se cortará instantáneamente una vez que se produzcan condiciones anormales, cumpliendo con los estándares de seguridad de maquinaria industrial CE de la UE.

7. Puerto de expansión de actualización inteligente digital reservado El gabinete de control eléctrico principal reserva la interfaz de expansión de comunicación industrial, los clientes pueden posteriormente actualizar el programa de prueba automática de la pantalla táctil, el registro de la curva de presión, la exportación del informe de inspección electrónica y las funciones de acoplamiento del sistema MES para realizar una trazabilidad digital completa de los registros de inspección de lotes.

Tabla completa de parámetros técnicos

Siete escenarios de aplicación objetivo

1.Fábricas profesionales de fabricación de válvulas para tuberías largas: inspección de entrega fuera de línea por lotes de bridas de tuberías de transmisión alargadas y válvulas soldadas.

2. Fabricantes de equipos para oleoductos y gasoductos de larga distancia: Verificación del rendimiento de presión de válvulas de corte y regulación de cuerpo largo para oleoductos troncales.

3.Proyectos de tuberías de suministro de agua municipales a gran escala: prueba de estanqueidad de aceptación de válvulas de tuberías enterradas durante mucho tiempo.

4.Plantas de Energía Térmica y Calefacción Central: Reinspección periódica de válvulas de tuberías auxiliares largas en sistemas de suministro de calor.

5. Estación profesional de reparación y mantenimiento de válvulas de longitud especial: nueva prueba de rendimiento posterior a la renovación para válvulas industriales largas usadas recicladas.

6.Empresas de ingeniería EPC de petróleo y gas en el extranjero: equipos de prueba dedicados de válvulas largas personalizados con documentos completos de certificación de exportación CE.

7.Laboratorios de I+D de estructuras de válvulas: prueba de presión de ciclo de fatiga para prototipos de válvulas alargadas recientemente desarrollados bajo diferentes grados de presión.

Sistema de servicio integrado global de preventa, venta y posventa

Soporte técnico personalizado preventa

Los ingenieros profesionales de pruebas de válvulas largas realizan comunicaciones técnicas individuales, confirman la longitud total de la válvula, el rango de calibre, la presión máxima de prueba y los requisitos de carrera; proporcione planos de diseño de equipos y servicio gratuito de verificación de pruebas de presión de muestras de válvulas, emita un esquema de pruebas personalizado y una cotización formal dentro de las 24 horas hábiles.

Servicio de envío de producción y exportación en ventas

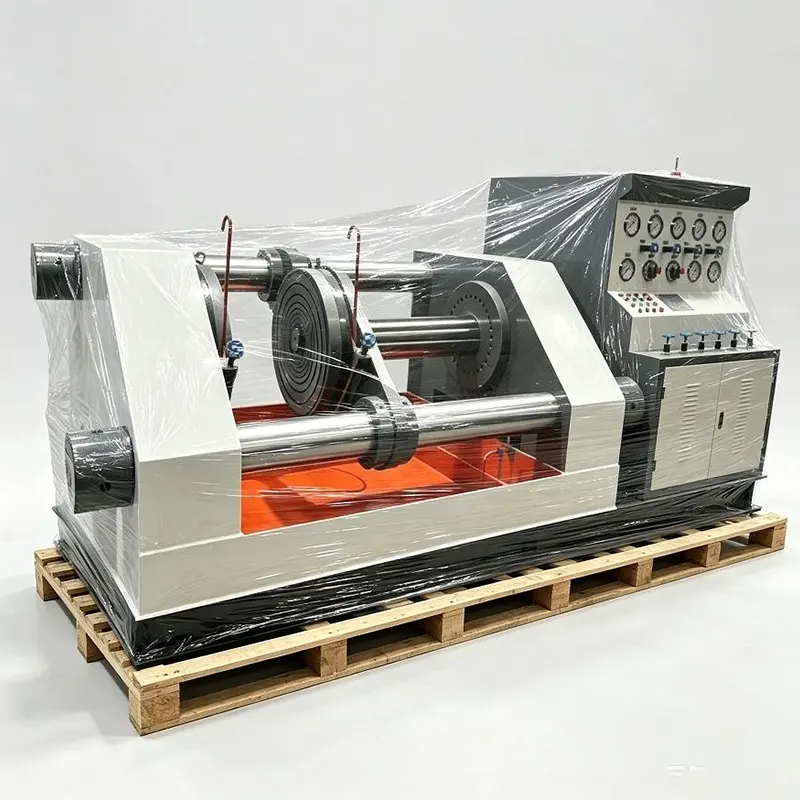

Progreso completo de la producción seguido por video en tiempo real; Prueba de ciclo de presión continua a carga completa completada antes de la entrega con registros de prueba originales archivados. La versión de exportación adopta un marco de madera maciza extragruesa + cinturón de acero, embalaje reforzado a prueba de golpes y humedad; Junto con la máquina se entregan un esquema hidráulico, un dibujo de cableado eléctrico, un manual de operación multilingüe y un juego completo de documentos de certificación de despacho de aduanas.

Servicio de garantía de calidad global posventa

Los cilindros de gato hidráulico doble, las centrales hidráulicas, los controladores PLC y los sensores de presión disfrutan de una garantía global de 24 meses; Reemplazo gratuito de piezas de repuesto dañadas no artificiales dentro del período de garantía. Proporcionamos depuración remota de parámetros en línea, tutoriales en video de operación completos, coordinamos agentes locales en el extranjero para la instalación, puesta en servicio y mantenimiento en el sitio; Suministro de por vida de repuestos hidráulicos generales y consulta técnica gratuita sobre pruebas de presión de válvulas a largo plazo.

Preguntas frecuentes y orientación oficial de compra

Preguntas frecuentes

P1: ¿Por qué elegir este banco alargado para válvulas de cuerpo largo en lugar de los bancos de pruebas ordinarios?

R1: Está diseñado con un marco de cama alargado y una carrera ajustable ultralarga exclusivamente para válvulas alargadas, la sujeción sincrónica de doble cilindro evita la deformación por flexión de los cuerpos de válvulas largos y delgados, la precisión de posicionamiento y la estabilidad de retención de presión son muy superiores a los modelos ordinarios estándar.

P2: ¿La sujeción síncrona de doble cilindro causará desviación de la válvula?

A2: El control síncrono hidráulico de circuito cerrado garantiza que la velocidad de empuje y el empuje de dos cilindros sean completamente consistentes, la válvula está centrada todo el tiempo sin deflexión ni desplazamiento.

P3: ¿Se pueden actualizar más adelante el registro de la curva de presión y la función de informe electrónico?

R3: El sistema de control reserva una interfaz de expansión digital en fábrica; todos los módulos funcionales inteligentes se pueden actualizar después de la compra del equipo.

P4: ¿Está disponible la certificación CE para el comercio de exportación en el extranjero?

R4: Podemos completar la transformación completa de la seguridad de la maquinaria industrial CE, configurar el panel de operación en varios idiomas y el voltaje de exportación de 415 V, proporcionar documentos completos de certificación CE para el despacho de aduanas y la auditoría de aceptación de proyectos en el extranjero.

P5: ¿Cuál es el ciclo de entrega de producción estándar?

A5: Ciclo de entrega de configuración estándar: 30 días hábiles; Carrera extra larga personalizada, versión de ultra alta presión. Ciclo de entrega: 35 días hábiles.

Orientación de compra

Envíe información detallada que incluya la longitud total de la válvula, el rango de calibre aplicable, la presión máxima de prueba y las demandas de certificación de exportación a nuestro equipo de ingeniería. Formularemos una solución completa de prueba de presión de válvulas largas y una cotización preferencial de adquisición a granel en un plazo de 24 horas, respaldando pedidos marco de cooperación anuales para fabricantes de válvulas para tuberías y proyectos globales de apoyo EPC para tuberías de larga distancia de conservación de agua y petróleo y gas.
