El sellado axial directo se logra a través de la placa de presión superior, y el método de sellado de la cara del extremo con junta tórica ofrece una operación fácil y una observación confiable de fugas. Las clasificaciones de presión personalizables desde PN16 a PN750 cumplen con diversos requisitos de inspección de fábricas y talleres. Este banco es la opción ideal para fabricantes de válvulas, talleres de mantenimiento y agencias de pruebas de terceros que necesitan un control de calidad rápido y preciso para válvulas de diámetro pequeño.

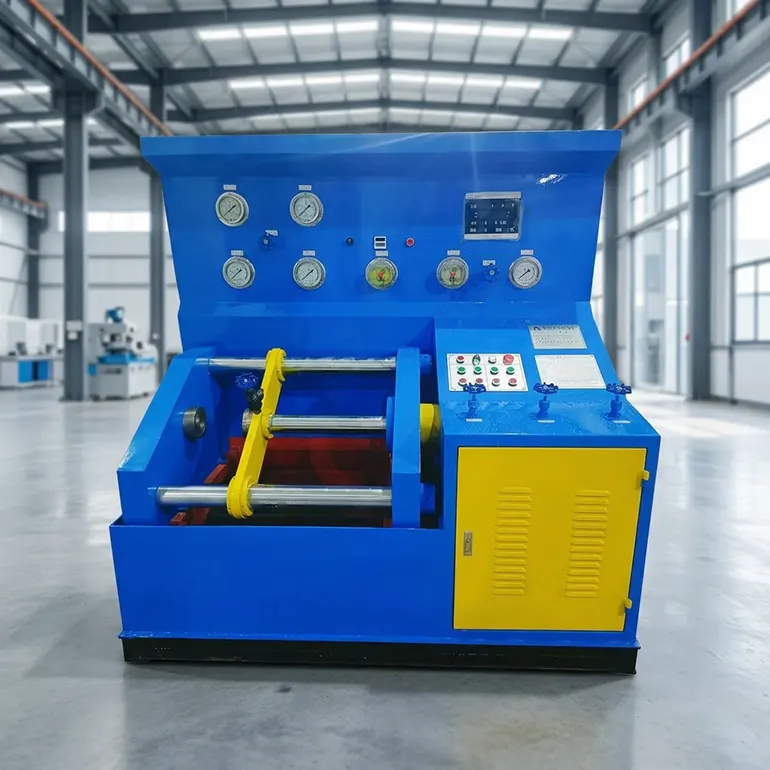

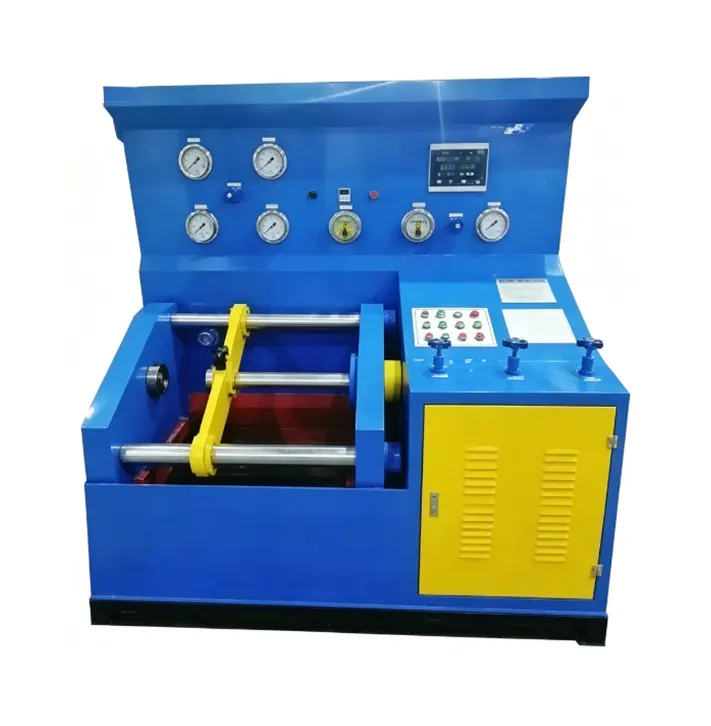

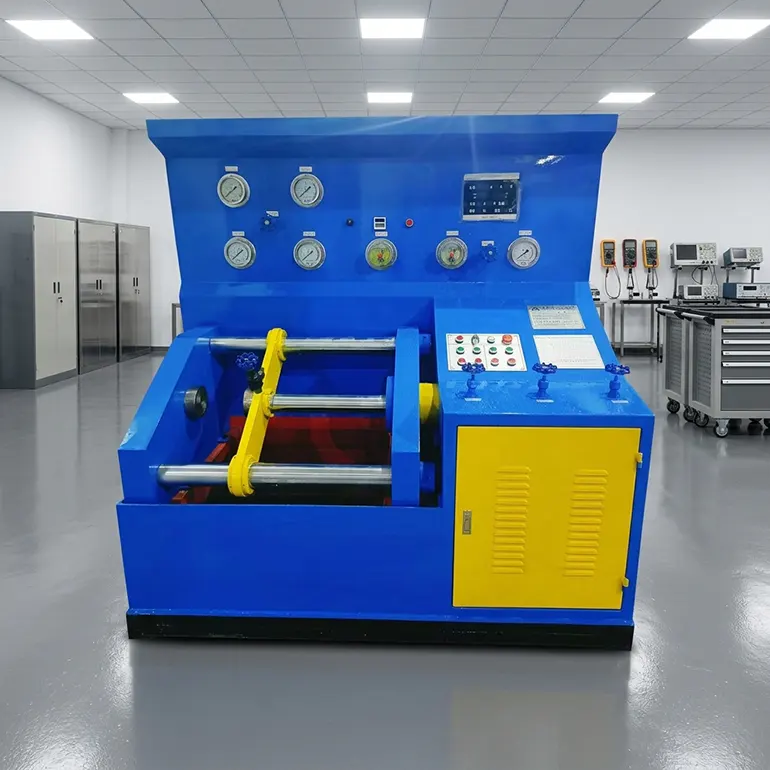

El banco de pruebas de válvulas de presión superior hidráulicas horizontales mini compacto está diseñado específicamente para pruebas eficientes y precisas de válvulas de diámetro pequeño, combinando sellado axial confiable, soporte de medios flexible y cobertura de prueba integral en un diseño que ahorra espacio.
Este banco es adecuado para válvulas de bola, válvulas de compuerta, válvulas de globo, válvulas de retención y otros tipos comunes, con bridas directas, soldadas o con abrazadera a tope. Para la sujeción, el cilindro horizontal de presión superior empuja directamente contra la cara del extremo de la válvula para lograr el sellado axial, mientras que el sello de junta tórica del extremo entre la válvula y la placa ciega permite a los operadores observar visualmente cualquier fuga con facilidad. El medio de prueba puede ser agua o gas a baja presión de 4 a 7 bar (aire o nitrógeno). El banco realiza tres elementos de prueba principales: prueba de carcasa hidrostática a 1,5 veces la presión nominal, prueba de sellado de agua a alta presión a 1,1 veces la presión nominal y prueba de sellado de aire a baja presión de 4 a 7 bar. Su rango de prueba cubre DN15 a DN65 (consulte la tabla de rangos de prueba de presión para obtener más detalles). El diámetro del disco de sellado se puede ajustar de 100 a 600 mm para adaptarse a diferentes diámetros exteriores de brida, y la distancia interna entre tirantes es de 500 mm para una cómoda carga y descarga de válvulas. El cilindro de presión superior (vástago del pistón) tiene un diámetro de 125 mm (una unidad) y ofrece una fuerza de sujeción máxima de 35 toneladas. Las dimensiones totales son aproximadamente 1750 mm por 1250 mm por 1750 mm.
En resumen, el banco de pruebas de válvulas de presión superior hidráulicas horizontales mini compacto es compacto, fácil de operar y una solución ideal para fabricantes de válvulas, talleres de reparación y organizaciones de inspección de terceros que requieren un control de calidad rápido y preciso para válvulas de diámetro pequeño.
Un tamaño compacto ahorra valioso espacio en el taller.
Una estructura de presión superior horizontal garantiza una sujeción estable sin desplazamiento lateral.
Cambio rápido de matrices para diferentes tamaños de válvulas, minimizando el tiempo de configuración.
Los manómetros de alta precisión permiten una regulación precisa y un mantenimiento de la presión a largo plazo.
Cumple con los estándares de inspección GB, API e ISO.
Aplicaciones para: Fabricantes de válvulas y usuarios finales industriales para control de calidad entrante y de fábrica. Talleres de mantenimiento, reparación y revisión. Sectores de energía, minería y metalurgia. Agencias de pruebas e inspección de terceros.
|
Especificación |
Valor (estación única) |
|
Rango de diámetro probado |
DN15-DN65 |
|
Diámetro del disco de sellado |
100 – 600 milímetros |
|
Distancia interna entre tirantes |
500 milímetros |
|
Cilindro de máxima presión (vástago del pistón) |
Φ125 mm × 1 unidad |
|
Fuerza de sujeción máxima |
35 toneladas |
|

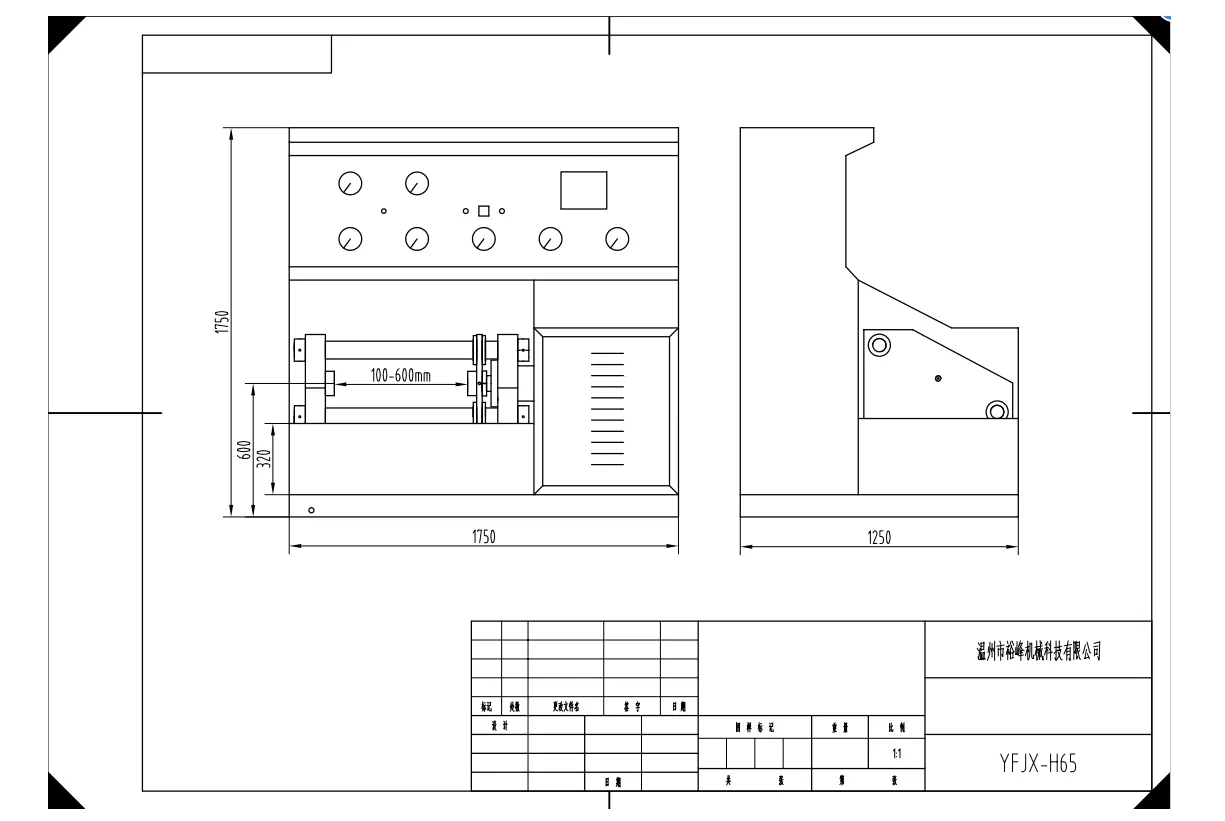

Dimensiones generales |
1750×1250×1750mm |
|
Medios de prueba |
Agua / 4–7 bar de gas a baja presión (aire o nitrógeno) |
|
Presión máxima de prueba (personalizable) |
Hasta 64,0 MPa (agua) |
|
Tipos de válvulas aplicables |
Válvulas de bola, de compuerta, de globo, de retención, etc., bridadas, soldadas o roscadas. |
|
Diámetro nominal |
Presión nominal |
Rango de presión de prueba |
|
DN15 |
20,0-42,0 MPa |
1,6-64,0MPa |
|
DN20 |
16,0-42,0 MPa |
1,6-64,0MPa |
|
DN25 |
10,0-42,0 MPa |
1,6-64,0MPa |
|
DN32 |
6,4-42,0MPa |
1,6-64,0MPa |
|
DN40 |
4,0-42,0 MPa |
1,6-64,0MPa |
|
DN50 |
2,5-42,0MPa |
1,6-64,0MPa |
|
DN65 |
1,6-25,0 MPa |
1,6-37,5MPa |
1. ¿Qué tipos de válvulas puede manejar este banco de pruebas?
Es adecuado para válvulas de bola con bridas directas, soldadas o con abrazadera a tope, válvulas de compuerta, válvulas de globo, válvulas de retención y otros tipos comunes con diámetros pequeños.
2. ¿Cuál es el rango de diámetro de las válvulas que se pueden probar?
El rango de diámetros probado cubre DN15 a DN65.
3. ¿Qué medios de prueba son compatibles?
El banco puede utilizar agua (para pruebas de alta presión) o gas a baja presión de 4 a 7 bar (aire o nitrógeno).
4. ¿Qué elementos de prueba específicos puede realizar?
Tres pruebas principales:
Prueba de carcasa hidrostática a 1,5 veces la presión nominal
Prueba de sellado de agua de alta presión a 1,1 veces la presión nominal
Prueba de sellado de aire a baja presión de 4 a 7 bar
5. ¿Cuál es la fuerza máxima de sujeción?
La fuerza máxima de sujeción es de 35 toneladas.
6. ¿Cómo se sella la válvula durante la prueba?
El cilindro horizontal de presión superior empuja directamente contra la cara del extremo de la válvula para lograr el sellado axial. Un sello de junta tórica en el extremo entre la válvula y la placa ciega facilita la observación de fugas.
7. ¿Cuáles son las dimensiones totales de la máquina?
Aproximadamente 1750 mm (largo) × 1250 mm (ancho) × 1750 mm (alto).
8. ¿Cuál es el rango ajustable del diámetro del disco sellador?
El diámetro del disco de sellado se puede ajustar de 100 mm a 600 mm para adaptarse a diferentes diámetros exteriores de brida.
9. ¿Cuáles son los principales escenarios de aplicación de este equipo?
Es ideal para fabricantes de válvulas, talleres de mantenimiento y reparación, agencias de pruebas de terceros y usuarios finales industriales en los sectores de energía, minería y metalurgia para el control de calidad entrante de fábrica y las inspecciones de revisión.
10. ¿Cumple con algún estándar de prueba internacional?
Sí, cumple con los estándares de inspección GB, API e ISO.
