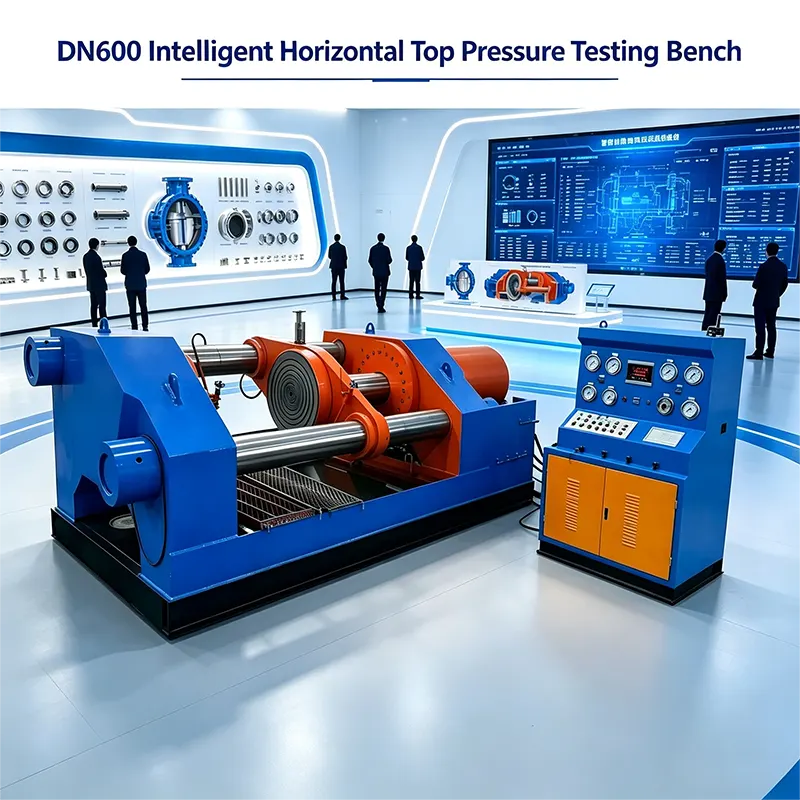

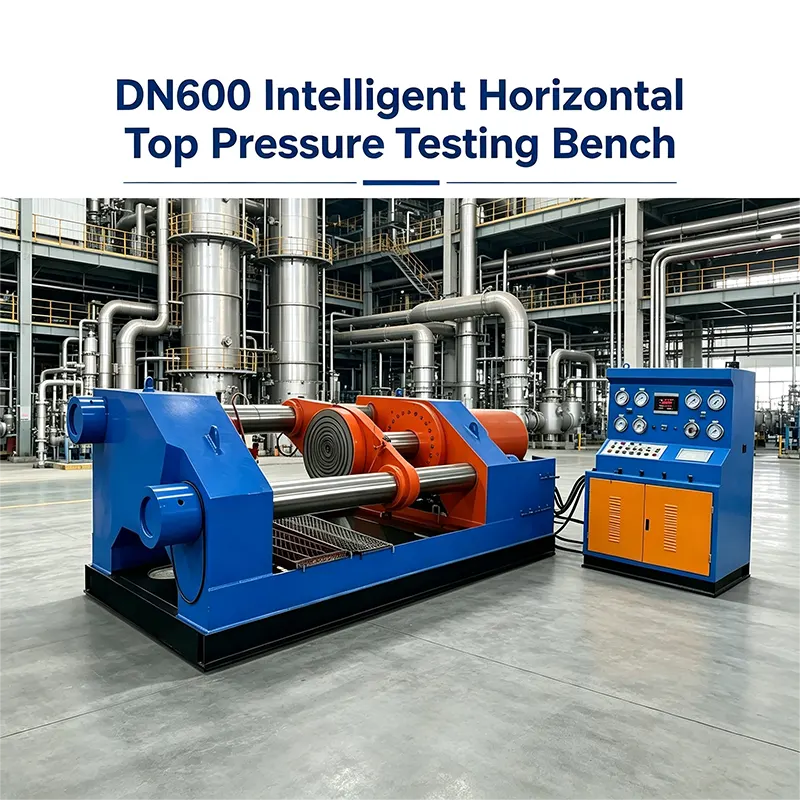

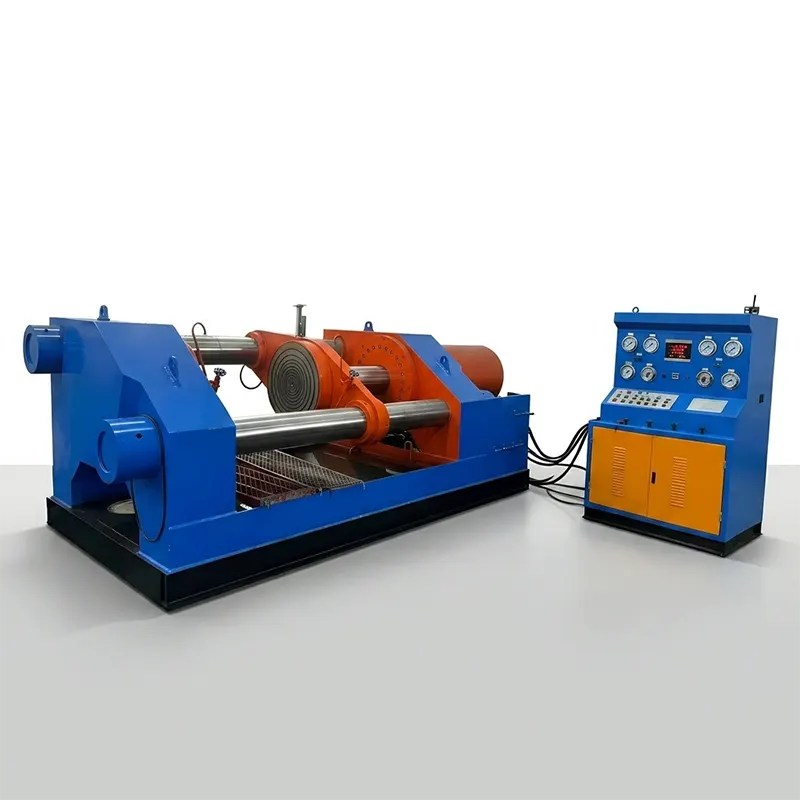

Estación de prueba de presión superior horizontal inteligente DN600

Admite agua a alta presión y gas a baja presión como medios de prueba. Cubre un rango de diámetro de prueba de 6 ″ a 24. Equipado con un sistema de control de presión digital inteligente con adquisición y visualización de datos. El sellado de junta tórica en el extremo entre la válvula y la placa ciega permite una inspección visual directa de las fugas. Ampliamente utilizado en plantas de fabricación de válvulas para talleres de reparación y control de calidad de salida de fábrica.

Descripción detallada del producto Breves puntos

1.La estación de prueba de presión superior horizontal inteligente DN600 es adecuada para conexiones finales bridadas y soldadas, incluidas válvulas de compuerta, válvulas de globo, válvulas de retención, válvulas de bola, válvulas de tapón y otras válvulas industriales.

2.Método de sujeción: la presión superior del cilindro hidráulico impulsa directamente la placa de sellado para presionar contra la cara del extremo de la válvula, logrando el sellado de la cara del extremo axial con una fuerza externa mínima en el cuerpo de la válvula.

3. Sellado entre la válvula y la placa ciega: sellado con junta tórica en la cara del extremo, lo que permite una inspección visual directa de los puntos de fuga para una evaluación rápida de la integridad del sellado.

4.La estación de prueba de presión superior horizontal inteligente DN600 admite medios de prueba que incluyen agua para pruebas de resistencia de la carcasa y sellado a alta presión, y gas a baja presión (aire o nitrógeno) para pruebas de estanqueidad neumáticas.

5. Elementos de prueba completados: prueba de resistencia de la carcasa, prueba de sellado de agua a alta presión y prueba de estanqueidad neumática a baja presión.

6.Rango de diámetro de prueba: 6″ a 24″), consulte la tabla de rangos de prueba de presión para obtener más detalles.

7.Sistema de control inteligente: equipado con pantalla de presión digital, adquisición de datos y monitoreo de la curva de presión en tiempo real.

8. Sellado de la cara del extremo: el sello de junta tórica entre la cara del extremo de la válvula y la placa ciega garantiza un sellado confiable durante la prueba.

9.Ventaja principal: el control inteligente con adquisición de datos proporciona pruebas y mantenimiento de registros precisos para la gestión de calidad.

Características y aplicaciones del producto

Presenta puntos breves.

1.El sistema de presión superior del cilindro hidráulico proporciona un sellado axial confiable

2. El sellado de junta tórica en el extremo garantiza pruebas sin fugas

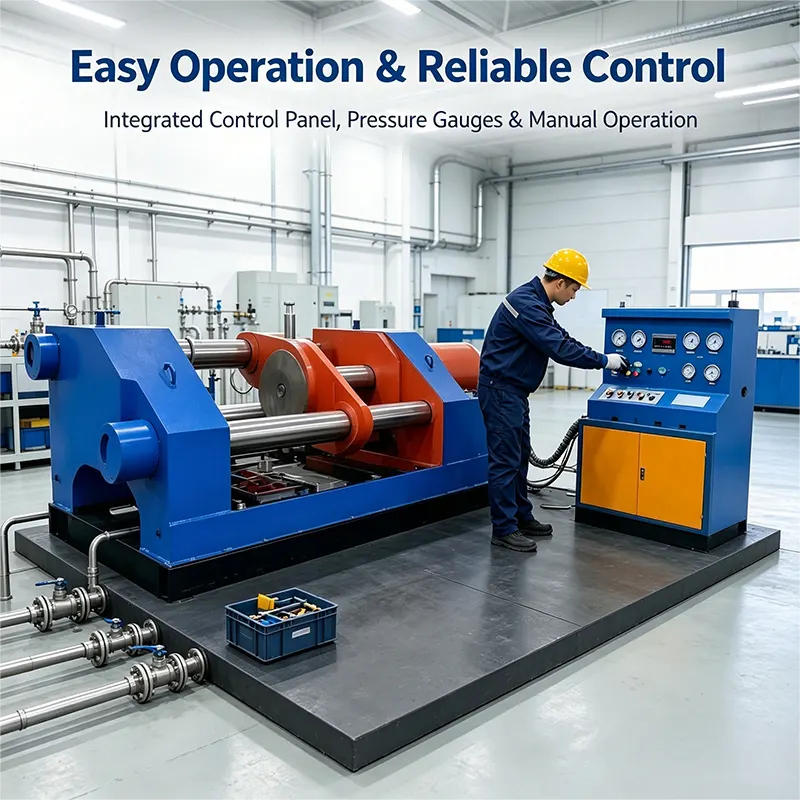

3.Control de presión digital inteligente con adquisición de datos y visualización en tiempo real

4. Admite medios de prueba de agua y gas para una capacidad de prueba integral

5.Amplio rango de prueba ajustable que cubre DN150 a DN600 (6″ a 24″)

6.Manómetros de alta precisión para un control preciso de la presión

7.El sistema de retención de presión de control eléctrico garantiza un mantenimiento de presión estable durante mucho tiempo

8. Cumple con los estándares de prueba internacionales GB/T 13927 y API 598.

9.Fuerza externa mínima sobre el cuerpo de la válvula durante la prueba.

10.Sistema de impresión de informes opcional para documentación de calidad.

Breves puntos de las aplicaciones

Industrias química y petroquímica, Fabricantes de válvulas para pruebas de aceptación en fábrica (FAT), Talleres de reparación y mantenimiento para revisión de válvulas (MRO), Agencias de pruebas y reparación de terceros.

Tabla de datos técnicos

Tabla de rangos de prueba de presión

Preguntas frecuentes

1. ¿Es usted una empresa comercial o un fabricante?

Somos el fabricante de maquinaria de válvulas Wenzhou Yufeng, una fábrica directa con certificaciones ISO 9001 y CE, que se especializa en equipos de prueba de válvulas.

2. ¿Cuál es su MOQ para esta estación de prueba?

MOQ es solo 1 juego. Damos la bienvenida a pequeños pedidos de prueba, así como a adquisiciones al por mayor.

3. ¿Qué certificaciones de calidad tienen sus productos?

Nuestros equipos se fabrican bajo un estricto control de calidad. Los certificados ISO 9001 y CE están disponibles bajo petición.

4. ¿Qué estándares de prueba cumple esta máquina?

Cumple con GB/T 13927 y API 598. También puede cumplir con API 6D y MSS SP 70 si es necesario.

5. ¿Cuál es la presión máxima de prueba para cada diámetro?

Según nuestra tabla de presiones:

DN150 a DN300 (6″ a 12″): presión de prueba hasta 640 Bar (64,0 MPa).

DN350 (14″): hasta 375 Bar (37,5 MPa).

DN400 (16″): hasta 300 Bar (30,0 MPa).

DN450 (18″): hasta 240 Bar (24,0 MPa).

DN500 a DN600 (20″ a 24″): hasta 150 Bar (15,0 MPa).

Todos los valores dependen de la propia presión nominal de la válvula.

6. ¿Qué método de sellado se utiliza?

Sellado de junta tórica en la cara final entre la válvula y la placa ciega. Esto permite una inspección visual directa de cualquier fuga durante la prueba.

7. ¿Qué tipos de válvulas se pueden probar?

Válvulas de compuerta, bridadas y soldadas, válvulas de globo, válvulas de retención, válvulas de bola y otras válvulas industriales similares.

8. ¿Tiene control inteligente y adquisición de datos?

Sí. Cuenta con un sistema de control de presión digital inteligente con visualización de la curva de presión en tiempo real, adquisición de datos e impresión de informes opcional para una trazabilidad de la calidad.

9. ¿Admiten la personalización OEM/ODM?

Sí. Podemos personalizar el rango de diámetro de prueba, la carrera, el rango de presión y el sistema de control de acuerdo con sus tipos de válvulas específicos y sus requisitos de prueba.

10. ¿Qué información debo proporcionar para obtener una cotización rápida?

Indíquenos: tipo de válvula, diámetro (DN o pulgadas), presión nominal (PN o clase), tipo de conexión (bridada o soldada) y su presión de prueba esperada. Además, háganos saber si necesita el sistema de adquisición de datos o alguna característica especial.
