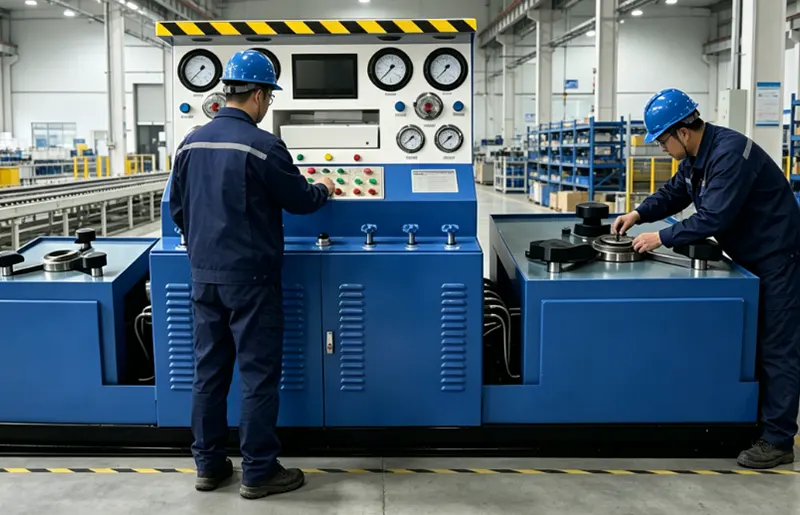

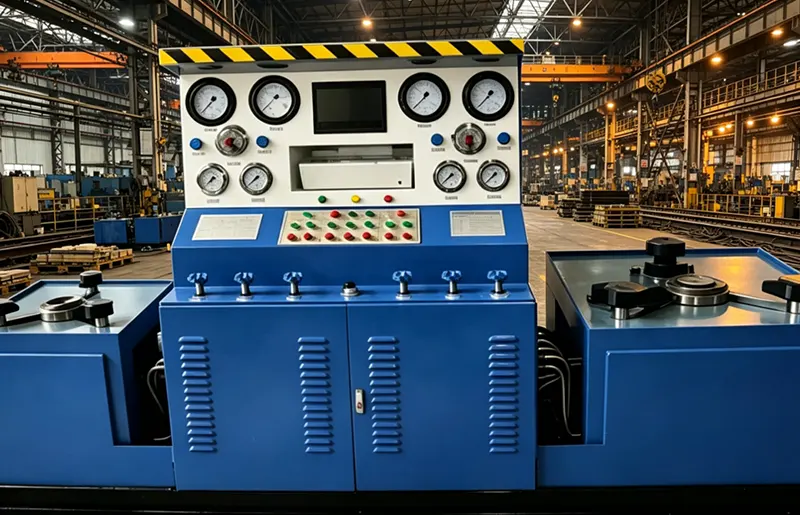

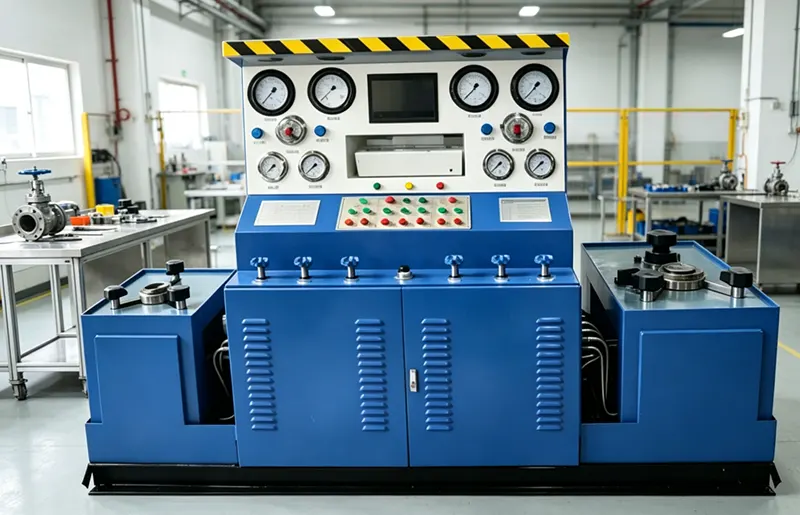

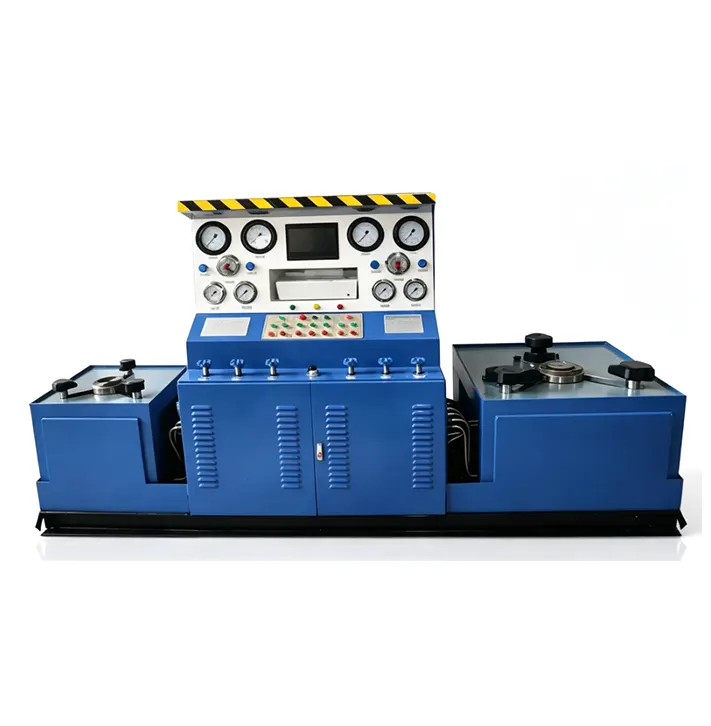

Banco de pruebas de calibración de válvulas de seguridad de doble estación

El sistema hidráulico maduro integrado ofrece una fuerte fuerza de sujeción, lo que garantiza que no haya desplazamiento ni fugas de presión durante las pruebas, lo que lo hace ideal para válvulas de seguridad de gran tamaño. El amplio rango de presión ajustable, la presión máxima de prueba y la carrera de sujeción se pueden personalizar para adaptarse a diversas especificaciones de válvulas de seguridad. Cumple con los estándares de inspección internacionales GB/T 12243 y API 527 y se usa ampliamente para la inspección de control de calidad de salida de fábrica y la calibración periódica de válvulas de seguridad industriales.

El banco de pruebas de calibración de válvulas de seguridad de estación dual es una solución de prueba integral diseñada específicamente para válvulas de alivio de seguridad accionadas por resorte conectadas por bridas y roscadas, que ofrece pruebas de resistencia de la carcasa, verificación del rendimiento del sellado y calibración de la presión de apertura en dos estaciones de trabajo independientes. Las siguientes son sus especificaciones y capacidades clave:

1.Tipos de válvulas probados: válvulas de seguridad conectadas por bridas y válvulas de seguridad con resorte conectadas por rosca.

2.Método de sujeción: estructura de sujeción del extremo axial del cilindro hidráulico, que comprime ambos extremos de la brida de la válvula de seguridad con una fuerza ajustable de forma continua, lo que garantiza una interferencia externa mínima y una tensión uniforme en el cuerpo de la válvula.

3. Diseño de sellado y observación: junta tórica o junta plana entre la brida de la válvula y la placa ciega; Ventana de observación frontal reservada en cada estación para verificar intuitivamente el estado de estanqueidad y localizar con precisión los puntos de fuga durante la calibración.

4.Medios de prueba: agua a alta presión para pruebas hidrostáticas; Gas de baja y alta presión (aire o nitrógeno, con unidad de refuerzo de gas opcional por estación o compartida).

5. Elementos de prueba completados por estación: prueba de resistencia de la carcasa hidrostática de presión nominal 1,5 veces; Prueba de sellado de agua de alta presión con presión nominal 1,1 veces; Prueba de estanqueidad al aire a baja presión de 4 a 7 bar; prueba de ajuste y calibración de la presión de apertura; prueba de detección de presión de reajuste.

6.Especificaciones de la estación de trabajo izquierda: Rango de prueba DN15 a DN150 (consulte la tabla de presiones); longitud estructural de 100 a 350 mm (personalizable); diámetro de brida de 80 a 350 mm; distancia entre discos de sujeción ajustable de 150 a 400 mm; 3 cilindros de sujeción de 110 mm de diámetro con vástagos de 60 mm; fuerza máxima de sujeción 50 toneladas.

7.Especificaciones de la estación de trabajo derecha: rango de prueba DN150 a DN300 (consulte la tabla de presiones); longitud estructural de 200 a 550 mm (personalizable); diámetro de brida de 200 a 520 mm; distancia entre discos de sujeción ajustable de 300 a 550 mm; 4 cilindros de sujeción de 140 mm de diámetro con vástagos de 70 mm; fuerza máxima de sujeción 90 toneladas.

En resumen, el banco de pruebas de calibración de válvulas de seguridad de estación dual combina la flexibilidad de la estación de trabajo dual con una potente sujeción hidráulica, sellado de extremos con ventanas de observación directa y una cobertura de prueba integral, desde pruebas de carcasa hidrostática hasta ajuste de presión de apertura y verificación de reajuste. Cumple con los estándares API 527 y GB/T 12243, lo que lo convierte en una opción ideal para fabricantes de válvulas, redes de calefacción urbana, petróleo y gas, minería y metalurgia, talleres MRO, control de calidad entrante para grandes usuarios finales y agencias de pruebas de terceros que requieren una calibración e inspección de válvulas de seguridad rápidas, precisas y confiables.

Características

1. Las estaciones de trabajo duales cubren de DN15 a DN150 y de DN150 a DN300, con tamaños pequeños hasta la clase de presión PN420. Esto es diferente a las unidades de rango único y está demostrado por fuerzas de sujeción de 50 y 90 toneladas.

2. Las mordazas de sujeción hidráulicas presionan uniformemente contra las caras de los extremos de la brida con fuerza ajustable, minimizando la tensión externa. Esto garantiza resultados de prueba realistas a través de un diseño multicilindro equilibrado.

3. El sellado de junta o junta tórica en el extremo hace que los puntos de fuga sean directamente visibles a través de las ventanas de observación frontales. Esto reduce el tiempo de diagnóstico de fallas en aproximadamente un 50 % en comparación con los sellos ciegos convencionales.

4. La máquina admite pruebas hidrostáticas a presión nominal de 1,5 × y 1,1 ×, pruebas de aire a baja presión de 4 a 7 bar, así como ajuste de presión de apertura y verificación de reubicación. Una máquina realiza pruebas de resistencia de la carcasa, sellado de agua, estanqueidad al aire y calibración, cumpliendo con los estándares API 527 y GB/T 12243.

5. La extensión de la mandíbula ajustable de 150 a 550 milímetros se adapta a longitudes de 100 a 550 milímetros y bridas de hasta 520 milímetros de diámetro. Esto permite el cambio en minutos, a diferencia de los tipos de accesorios fijos.

Aplicaciones para: FAT en fabricantes de válvulas, redes de calefacción urbana, industria del petróleo y el gas, minería y metalurgia, talleres de MRO, IQC en grandes usuarios finales industriales, agencias de pruebas de terceros

Tabla de especificaciones técnicas

Tabla de alcance de la prueba de esfuerzo (MPa)

Preguntas frecuentes

1. ¿Es usted una empresa comercial o un fabricante?

Somos el fabricante de maquinaria de válvulas Wenzhou Yufeng, una fábrica directa que se especializa en I+D y producción de bancos de pruebas de válvulas industriales y equipos de calibración, incluido este modelo de válvula de seguridad de doble estación.

2. ¿Cuál es su MOQ para este banco de pruebas de válvulas de seguridad de doble estación?

Nuestro MOQ es solo 1 juego. Damos la bienvenida a pequeños pedidos de prueba, así como a adquisiciones al por mayor para grandes proyectos B2B.

3. ¿Qué certificaciones de calidad tienen sus bancos de pruebas de válvulas de seguridad?

Nuestro equipo se fabrica bajo un estricto control de calidad y cumple con los estándares de inspección internacionales GB/T 12243 y API 527. Se pueden proporcionar certificaciones CE, ISO y otras a pedido.

4. ¿Puede su equipo probar válvulas de seguridad estándar GOST?

Absolutamente. Gracias a nuestra amplia experiencia en Rusia y Asia Central, nuestras máquinas son totalmente compatibles con los estándares GOST, así como con las válvulas de seguridad estándar API, DIN y GB.

5.¿Admite servicios personalizados OEM/ODM para este banco de pruebas?

Sí, ofrecemos soluciones a medida. Podemos personalizar la presión máxima de prueba, las dimensiones de sujeción, el rango de longitud entre caras, el sistema de refuerzo de gas y las configuraciones de control según sus tipos específicos de válvulas de seguridad y requisitos de calibración.

6. ¿Cuál es la presión máxima de calibración de gas que puede alcanzar su sistema?

La estación de trabajo izquierda admite una presión de calibración de gas de hasta 32,0 MPa (para tamaños de DN15 a DN25), mientras que la capacidad de presión de la estación de trabajo derecha depende del tamaño de la válvula. Consulte la tabla de rangos de presión para obtener una clasificación detallada.

7. ¿Se pueden configurar y detectar con precisión la presión de apertura y la presión de reajuste?

Sí. Cada estación está diseñada para realizar pruebas de ajuste y calibración de presión de apertura completa, así como pruebas de detección de presión de reajuste, cumpliendo con los requisitos API 527 y GB/T 12243 con alta precisión.

8.¿Cuál es el plazo de entrega estándar para este banco de pruebas de válvulas de seguridad de doble estación?

Para configuraciones estándar, el plazo de entrega suele ser de 21 a 30 días. Los modelos personalizados pueden tardar entre 30 y 35 días, según la complejidad del diseño y las características opcionales, como las unidades de refuerzo de gas.

9. ¿Qué condiciones de pago acepta habitualmente?

Generalmente aceptamos T/T con un depósito del 30% y un saldo del 70% antes del envío. La carta de crédito a la vista también es aceptable para pedidos corporativos más grandes.

10. ¿Qué información debo proporcionar para obtener una cotización precisa rápidamente?

Comparta los detalles de su válvula de seguridad: tipo de válvula, extremos de conexión (bridadas o roscadas), rango de tamaño (DN), clasificación de presión nominal (PN), longitud estructural (cara a cara) y cualquier requisito de calibración especial. Nuestros ingenieros enviarán una propuesta técnica personalizada y un presupuesto en un plazo de 24 horas.
