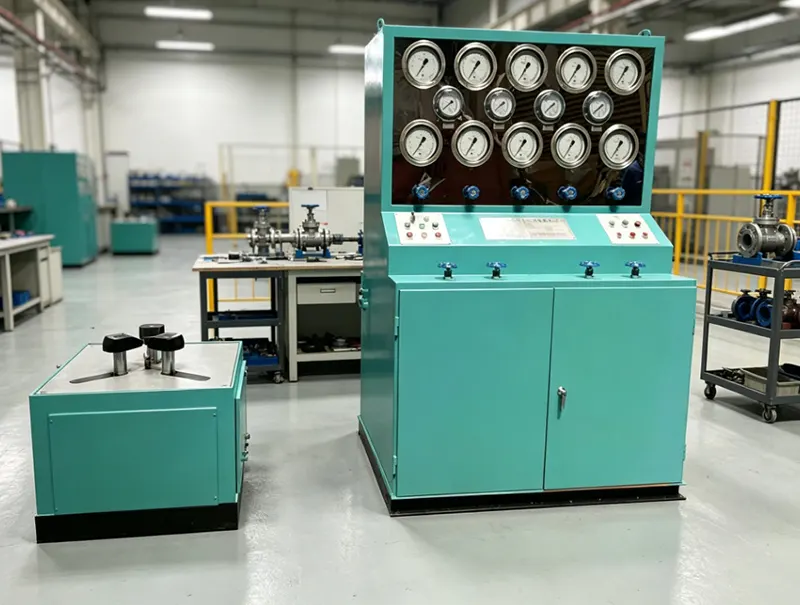

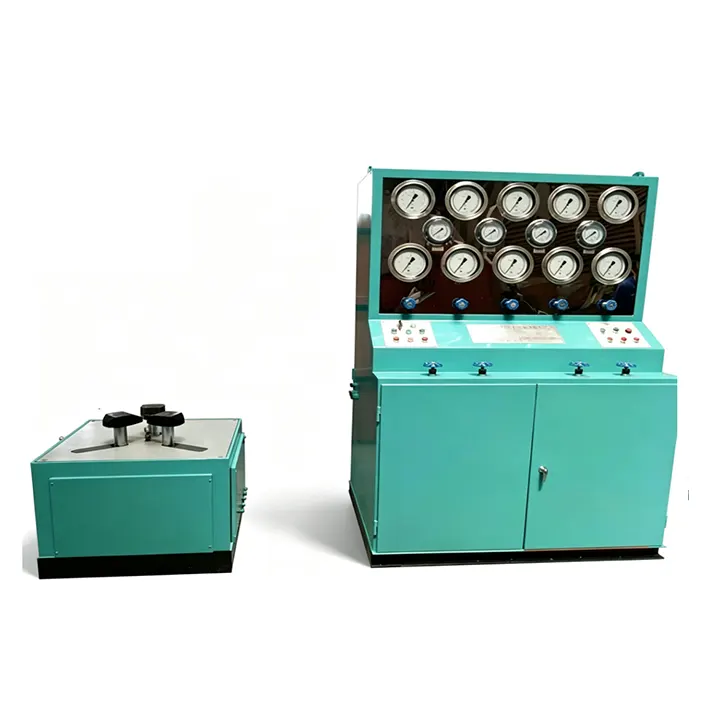

Banco de pruebas de calibración de presión de válvula de seguridad dividida

La estructura de sujeción hidráulica del extremo axial comprime ambos extremos de la brida de la válvula de seguridad con una fuerza ajustable de forma continua, lo que garantiza una tensión uniforme en el cuerpo de la válvula y una mínima interferencia externa. Equipado con manómetros de alta precisión y un refuerzo de gas opcional, el sistema admite presiones de calibración de gas de hasta 32,0 MPa y cubre tamaños de válvulas desde DN15 a DN300, lo que lo hace ideal para fabricantes de válvulas de seguridad, talleres de revisión y agencias de inspección de terceros.

El banco de pruebas de calibración de presión de válvulas de seguridad divididas es un sistema de prueba versátil de una sola estación diseñado específicamente para válvulas de alivio de seguridad cargadas por resorte conectadas por bridas y roscadas, que ofrece pruebas integrales de resistencia de la carcasa, verificación de sellado, ajuste de presión de apertura, detección de presión de restablecimiento e inspección de estanqueidad del aire a baja presión en una unidad compacta. Las siguientes son sus especificaciones y capacidades clave:

1.Tipos de válvulas probados: válvulas de seguridad conectadas por bridas y válvulas de seguridad con resorte conectadas por rosca.

2.Método de sujeción: estructura de sujeción del extremo axial del cilindro hidráulico, que presiona ambos extremos de la brida de la válvula de seguridad con una fuerza ajustable de forma continua, lo que garantiza una baja interferencia externa y una distribución uniforme de la tensión en el cuerpo de la válvula.

3. Diseño de sellado y observación: junta tórica o junta plana entre la brida de la válvula y la placa ciega; Ventana de observación frontal para inspección visual directa del estado de sellado e identificación precisa del punto de fuga durante la calibración.

4.Medios de prueba: agua a alta presión para pruebas hidrostáticas y de sello de agua; Gas de baja y alta presión (aire o nitrógeno, con unidad de refuerzo de gas opcional).

5. Elementos de prueba completados: Prueba de resistencia de la carcasa hidrostática del cuerpo de la válvula; prueba de estanqueidad al agua a alta presión del asiento de la válvula; prueba de ajuste y calibración de la presión de apertura; prueba de detección de presión de reajuste; Inspección de estanqueidad al aire a baja presión (aire o nitrógeno).

6.Rango de prueba por estación de trabajo: Diámetro nominal de la válvula de seguridad probada DN15 a DN300; longitud estructural entre caras de la válvula personalizable según el modelo de válvula; diámetro exterior de la brida de la válvula de 80 a 520 mm; Distancia entre discos de sujeción ajustable de 150 a 550 mm.

7.Opciones de cilindro de sujeción: diámetro interior opcional de 110 mm o 140 mm, con los tamaños de vástago de pistón correspondientes; fuerza de sujeción máxima opcional 30 toneladas, 50 toneladas o 90 toneladas.

8.Presión máxima de calibración del refuerzo de gas: hasta 32,0 MPa.

En resumen, el banco de pruebas de calibración de presión de válvulas de seguridad divididas combina un diseño compacto de estación única con una amplia cobertura de tamaño desde DN15 a DN300, opciones de fuerza de sujeción flexibles (30t, 50t o 90t), regulación y retención precisas de la presión, detección visual de fugas a través de una ventana de observación frontal y capacidad de prueba multifuncional que realiza cinco pruebas principales en una sola máquina. Está diseñado de acuerdo con los estándares GB/T 12243 y API 527, lo que lo convierte en una solución ideal para fabricantes de válvulas, redes de calefacción urbana, petróleo y gas, minería y metalurgia, talleres MRO, control de calidad entrante para grandes usuarios finales y agencias de pruebas de terceros que requieren una calibración e inspección de válvulas de seguridad confiables, rastreables y repetibles.

Características

1. Diseño de estación única: compacto y rentable, adecuado para fabricantes de válvulas e instalaciones de prueba con rendimiento moderado, que ofrece carga/descarga rápida y operación simple.

2. Amplia cobertura de tamaño: admite válvulas de seguridad de tipo brida y rosca desde DN15 a DN300, cubriendo las especificaciones industriales más comunes.

3. Opciones de fuerza de sujeción flexibles: elija entre 30 t, 50 t o 90 t para combinar con diferentes tamaños de válvulas y clasificaciones de presión, lo que garantiza pruebas seguras y confiables.

4.Regulación y mantenimiento precisos de la presión: los manómetros de alta precisión y el sistema de refuerzo ajustable permiten un control preciso y un mantenimiento de la presión estable a largo plazo para pruebas hidrostáticas y neumáticas.

5. Detección visual de fugas: la ventana de observación frontal y el sellado del extremo permiten a los operadores ver claramente cualquier punto de fuga, lo que mejora la eficiencia de la prueba.

6.Multifuncional: una máquina realiza cinco pruebas principales: resistencia de la carcasa, sello de agua, presión de apertura, presión de reajuste y estanqueidad, lo que reduce la inversión de capital.

7.Cumplimiento de estándares: diseñado de acuerdo con GB/T 12243, API 527 y otros estándares de inspección de válvulas de seguridad relevantes, lo que garantiza resultados rastreables y repetibles.

Aplicaciones para: FAT en fabricantes de válvulas, redes de calefacción urbana, industria del petróleo y el gas, minería y metalurgia, talleres de MRO, IQC en grandes usuarios finales industriales, agencias de pruebas de terceros

Tabla de especificaciones técnicas

Tabla de alcance de la prueba de esfuerzo (MPa)

Preguntas frecuentes

1. ¿Es usted una empresa comercial o un fabricante?

Somos el fabricante de maquinaria de válvulas Wenzhou Yufeng, una fábrica directa que se especializa en I+D y producción de bancos de pruebas de válvulas industriales y equipos de calibración, incluido este modelo de calibración de presión de válvula de seguridad dividida.

2. ¿Cuál es su MOQ para este banco de pruebas de calibración de válvulas de seguridad?

Nuestro MOQ es solo 1 juego. Damos la bienvenida a pequeños pedidos de prueba, así como a adquisiciones al por mayor para grandes proyectos B2B.

3. ¿Qué certificaciones de calidad tienen sus bancos de pruebas de válvulas de seguridad?

Nuestro equipo se fabrica bajo un estricto control de calidad y cumple con los estándares de inspección internacionales GB/T 12243 y API 527. Se pueden proporcionar certificaciones CE, ISO y otras a pedido.

4. ¿Puede su equipo probar válvulas de seguridad estándar GOST?

Absolutamente. Gracias a nuestra amplia experiencia en Rusia y Asia Central, nuestras máquinas son totalmente compatibles con los estándares GOST, así como con las válvulas de seguridad estándar API, DIN y GB.

5.¿Admite servicios personalizados OEM/ODM para este banco de pruebas?

Sí, ofrecemos soluciones a medida. Podemos personalizar la presión máxima de prueba, la fuerza de sujeción (30 toneladas, 50 toneladas o 90 toneladas), las dimensiones de sujeción, el rango de longitud entre caras, el sistema de refuerzo de gas y las configuraciones de control según sus tipos específicos de válvulas de seguridad y sus requisitos de calibración.

6. ¿Cómo beneficia el diseño dividido a mi proceso de prueba?

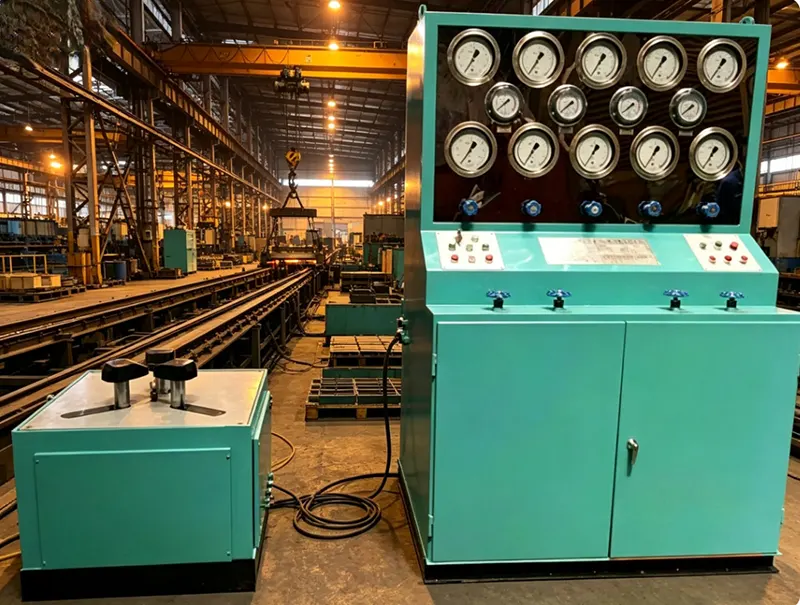

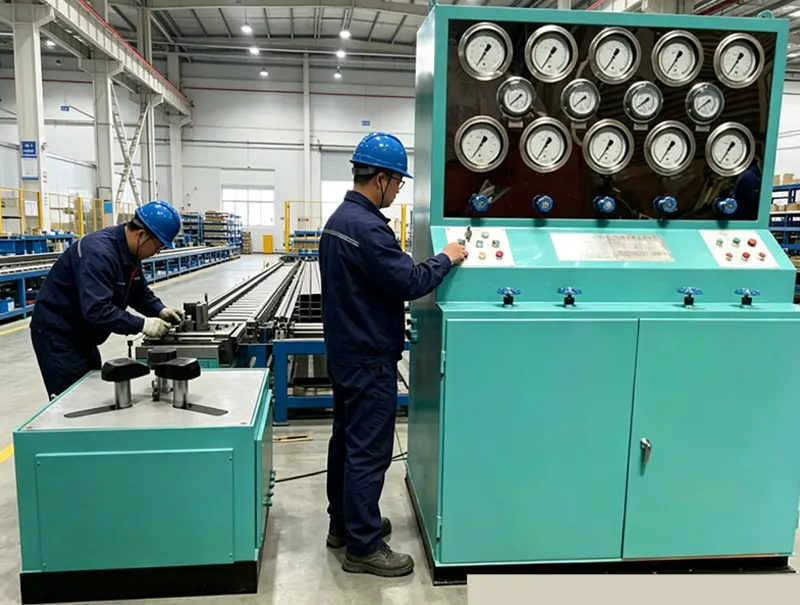

El diseño dividido permite colocar la consola de control por separado del banco de pruebas, lo que ahorra un valioso espacio en el taller y proporciona opciones de diseño más flexibles para diferentes entornos del taller. También ayuda a aislar al operador del área de prueba de alta presión para mayor seguridad.

7. ¿Cuál es la presión máxima de calibración de gas que puede alcanzar este sistema?

El sistema admite presiones de calibración de refuerzo de gas de hasta 32,0 MPa para tamaños más pequeños (DN15 a DN50). Para tamaños más grandes, la presión máxima varía: DN65 a DN150 admite hasta 25,0 MPa, y DN200 a DN300 admite hasta 16,0 MPa. Consulte la tabla de rangos de presión para obtener una clasificación detallada.

8. ¿Se pueden configurar y detectar con precisión la presión de apertura y la presión de reajuste?

Sí. Este banco está diseñado específicamente para realizar pruebas de ajuste y calibración de presión de apertura completa, así como pruebas de detección de presión de reajuste, cumpliendo con los requisitos API 527 y GB/T 12243 con una precisión de ajuste de presión mejor que ±1% (dependiendo de la clase de manómetro).

9. ¿Cuál es el plazo de entrega estándar para este banco de pruebas de calibración de válvulas de seguridad?

Para configuraciones estándar, el plazo de entrega suele ser de 21 a 30 días. Los modelos personalizados con unidades de refuerzo de gas opcionales, dimensiones de sujeción especiales u opciones de fuerza de sujeción más grandes pueden tardar entre 30 y 35 días, según la complejidad del diseño.

10. ¿Qué información debo proporcionar para obtener una cotización precisa rápidamente?

Comparta los detalles de su válvula de seguridad: tipo de válvula, extremos de conexión (bridadas o roscadas), rango de tamaño (DN), clasificación de presión nominal (PN), longitud estructural (cara a cara) y cualquier requisito de calibración especial. Nuestros ingenieros enviarán una propuesta técnica personalizada y un presupuesto en un plazo de 24 horas.
