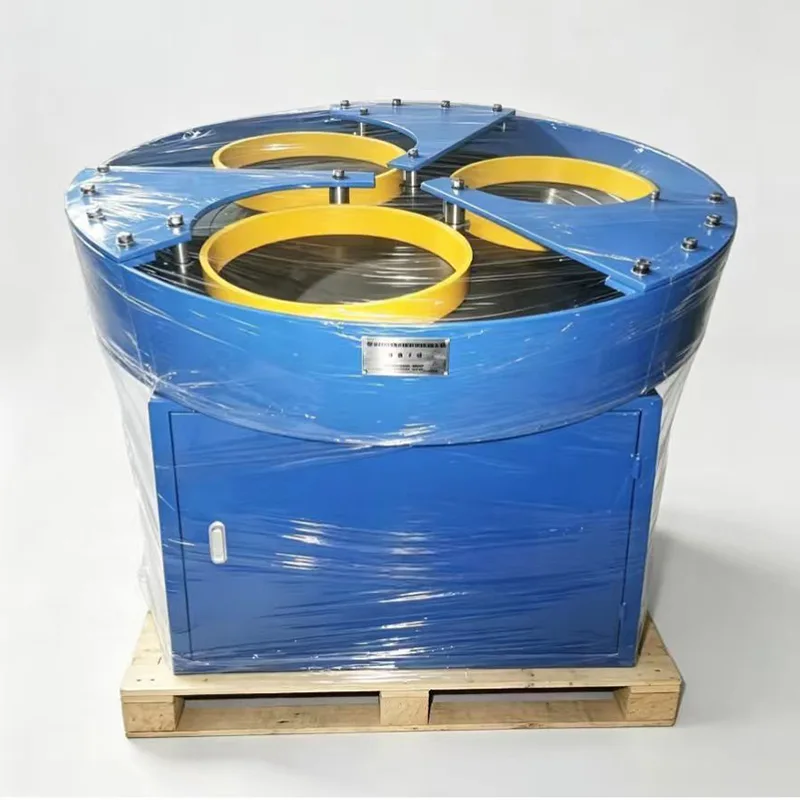

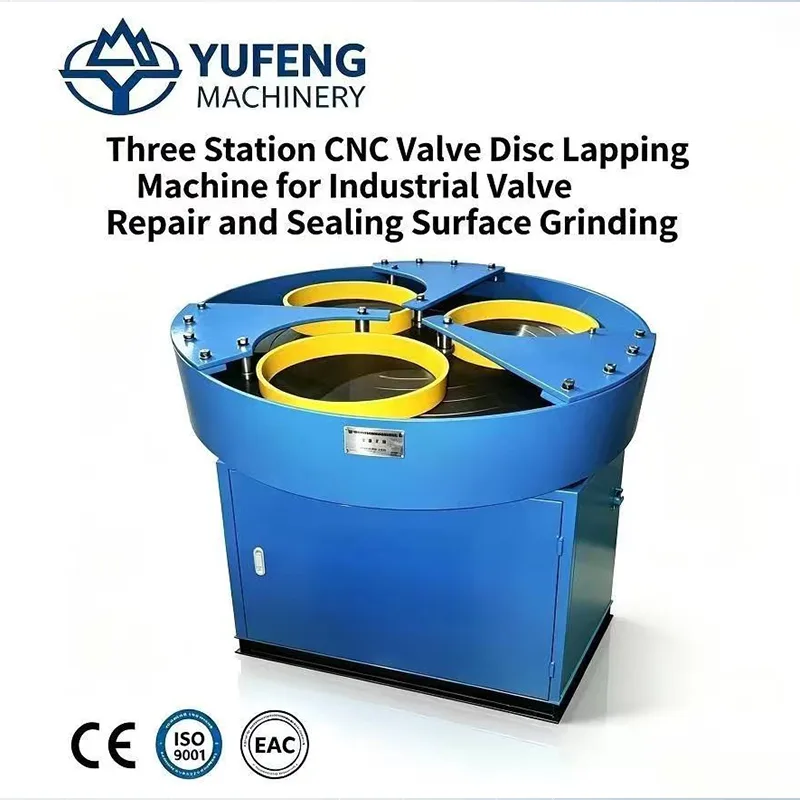

Máquina lapeadora de discos con válvula CNC de tres estaciones

La máquina adopta un principio de movimiento diferencial planetario en el que la placa de lapeado gira mientras el anillo móvil también gira, logrando tanto revolución como rotación para una alta eficiencia de lapeado y una excelente calidad de la superficie. Un sistema de control CNC integrado con variador de velocidad proporciona un control de velocidad preciso y un funcionamiento estable para una calidad de lapeado constante. Se utiliza ampliamente en plantas de fabricación de válvulas para control de calidad saliente de fábrica, talleres de reparación y mantenimiento de válvulas y departamentos de mantenimiento internos de usuarios finales industriales.

La máquina lapeadora de discos de válvulas CNC de tres estaciones es una solución de lapeado de alta precisión diseñada específicamente para el procesamiento de caras de sellado de discos de válvulas de compuerta, discos de válvulas de globo, discos de válvulas de retención y otros componentes de válvulas de sello plano, brindando una calidad de superficie superior y una repetibilidad constante a través de tecnología avanzada de movimiento diferencial planetario. Las siguientes son sus especificaciones y capacidades clave:

1.Tipos de válvulas procesadas: adecuadas para el lapeado de la cara de sellado de discos de válvulas de compuerta, discos de válvulas de globo, discos de válvulas de retención y otros componentes de válvulas de sello plano.

2.Principio de lapeado: Mecanismo de movimiento diferencial planetario donde la placa de lapeado gira (revolución) mientras que el anillo móvil también gira (rotación). Este diseño de doble movimiento ofrece una eliminación uniforme del material y un acabado superficial superior en comparación con el lapeado convencional de un solo movimiento.

3.Configuración de la estación de trabajo: Tres estaciones de lapeado permiten modos de operación flexibles: el rectificado grueso, el rectificado fino y el pulido se pueden realizar simultáneamente en diferentes estaciones, o se pueden procesar tres piezas de trabajo idénticas en paralelo para obtener el máximo rendimiento.

4.Medios de lapeado: compatibles con varios compuestos de lapeado (grano 200#, 400#, 600#, 800#, 2000#) para cumplir con diferentes requisitos de acabado de superficie.

5. Calidad de superficie alcanzable: bajo una rugosidad superficial inicial de Ra 6,3 en material HRC30-50, la rugosidad de la superficie acabada puede alcanzar Ra 0,4, con una relación de contacto de la cara de sellado de no menos del 80%.

6.Operación: Controlado por CNC con regulación de velocidad de conversión de frecuencia, lo que permite un ajuste continuo de la velocidad de 0 a 45 rpm para obtener parámetros de lapeado óptimos según el material de la pieza de trabajo y el acabado requerido.

7.Facilidad de uso: operación liviana y flexible, baja intensidad de mano de obra, alta eficiencia con un operador capaz de manejar múltiples máquinas simultáneamente.

En resumen, la máquina lapeadora de discos de válvulas CNC de tres estaciones combina un diseño de producción flexible de tres estaciones con tecnología de movimiento diferencial planetario, control inteligente CNC, construcción resistente y alta eficiencia que aumenta la productividad más de diez veces en comparación con el lapeado manual. Logra una rugosidad superficial de hasta Ra 0,4 con una relación de contacto de la cara de sellado ≥80%, lo que lo convierte en una opción ideal para fabricantes de válvulas, talleres de reparación y mantenimiento, plantas de energía, industrias químicas y petroquímicas, minería y metalurgia, talleres MRO, grandes usuarios finales industriales y agencias de pruebas y reparación de terceros que requieren un lapeado de discos de válvulas eficiente, consistente y de alta calidad.

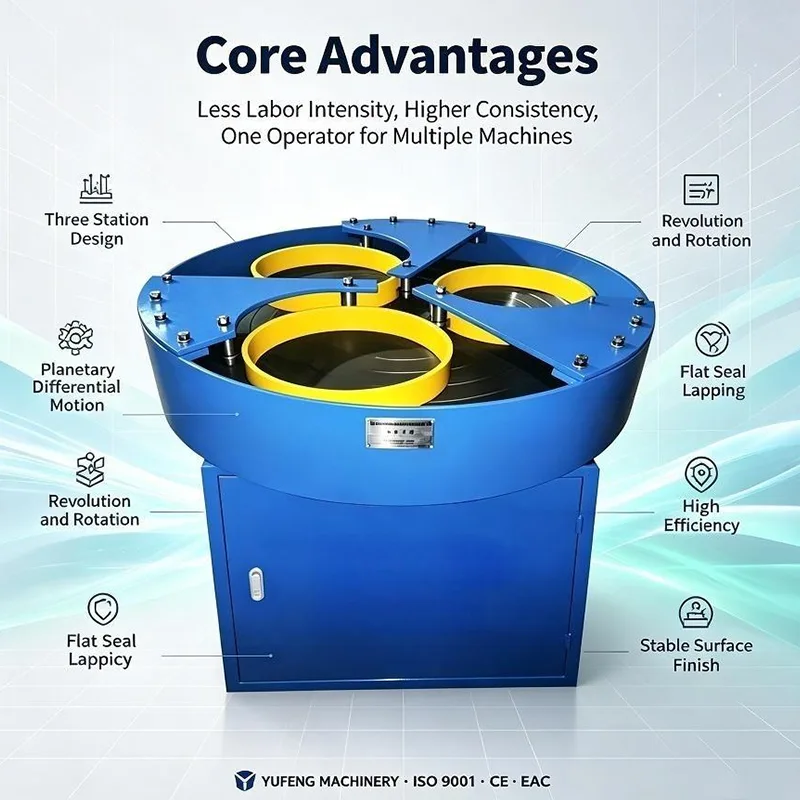

Características

1. Diseño de tres estaciones: Tres estaciones de lapeado independientes admiten modos de producción flexibles: procesamiento secuencial grueso/fino/pulido en una sola pieza de trabajo o procesamiento paralelo de múltiples piezas de trabajo para una máxima productividad.

2.Movimiento diferencial planetario: la placa de lapeado gira mientras el anillo móvil gira, brindando una calidad de lapeado superior con una rugosidad de la superficie de hasta Ra 0,4 y una relación de contacto de la cara de sellado ≥80%.

3. Control inteligente CNC: el sistema CNC avanzado con variador de frecuencia permite una regulación precisa de la velocidad de 0 a 45 rpm, control automático del proceso y resultados consistentes y repetibles.

4. Construcción resistente: el diseño de marco robusto garantiza estabilidad y precisión a largo plazo; equipado con placas de lapeado de aleación de gran diámetro y alta dureza para procesar diversas especificaciones de discos de válvulas.

5.Alta eficiencia: en comparación con el lapeado manual, la productividad aumenta más de diez veces, lo que reduce significativamente los costos laborales y el tiempo de producción.

6.Aplicación versátil: adecuada para superficies de sellado planas de válvulas de compuerta, válvulas de globo, válvulas de retención y otros discos de válvulas industriales en una amplia gama de diámetros.

7.Bajo mantenimiento: la estructura simple con componentes confiables garantiza un fácil mantenimiento y una larga vida útil.

Aplicaciones para: fabricantes de válvulas, talleres de reparación y mantenimiento, plantas de energía, industrias químicas y petroquímicas, minería y metalurgia, talleres de MRO, grandes usuarios industriales finales y agencias de pruebas y reparación de terceros.

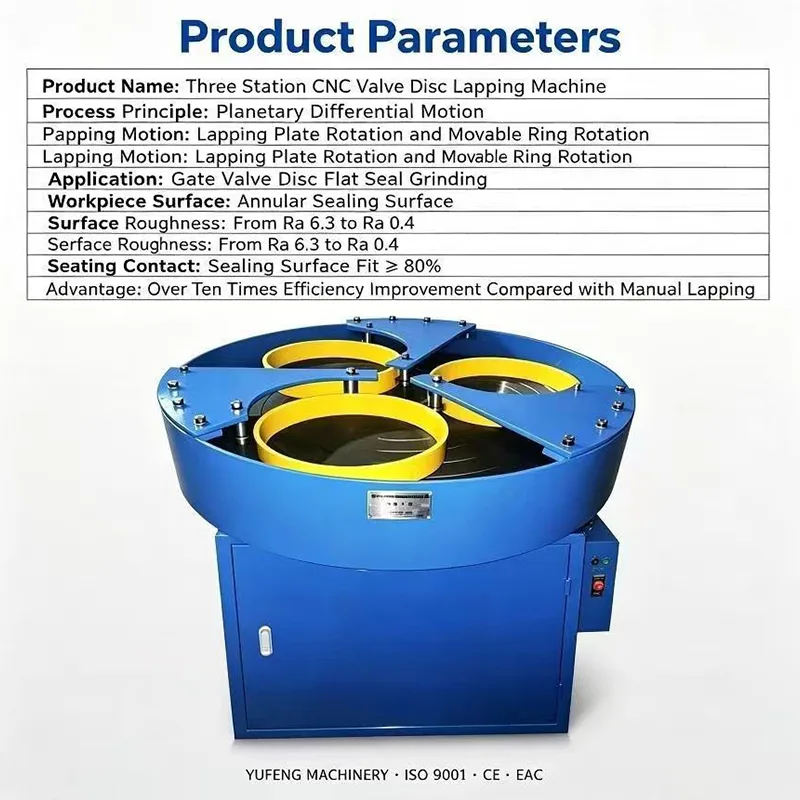

Tabla de especificaciones técnicas

Preguntas frecuentes

1. ¿Es usted una empresa comercial o un fabricante?

Somos el fabricante de maquinaria para válvulas Wenzhou Yufeng, una fábrica directa que se especializa en I+D y producción de equipos de lapeado y prueba de válvulas, incluida esta máquina lapeadora CNC de tres estaciones.

2. ¿Cuál es su MOQ para esta máquina lapeadora?

Nuestro MOQ es solo 1 juego. Damos la bienvenida a pequeños pedidos de prueba, así como a adquisiciones al por mayor para grandes proyectos B2B.

3. ¿Qué certificaciones de calidad tienen sus máquinas lapeadoras?

Nuestros equipos se fabrican bajo estricto control de calidad y cumplen con los estándares industriales internacionales. Se pueden proporcionar certificaciones CE, ISO y otras a pedido.

4.¿Qué es el principio del movimiento diferencial planetario y por qué es mejor?

La placa de lapeado gira (revolución) mientras que el anillo móvil también gira (rotación). Este diseño de movimiento dual ofrece una eliminación uniforme del material y un acabado superficial superior en comparación con el lapeado convencional de un solo movimiento, logrando una rugosidad de la superficie de hasta Ra 0,4 con una relación de contacto de la cara de sellado ≥80%.

5. ¿Qué calidad de superficie puede lograr esta máquina?

Con una rugosidad superficial inicial de Ra 6,3 en material HRC30-50, la rugosidad de la superficie final puede alcanzar Ra 0,4, con una relación de contacto de la cara de sellado de no menos del 80 %, lo que garantiza un excelente rendimiento de sellado para los discos de válvulas.

6.¿Admite servicios personalizados OEM/ODM para esta máquina lapeadora?

Sí, ofrecemos soluciones a medida. Podemos personalizar el rango de diámetro de lapeado (más allá de DN50-DN250), los tamaños de la placa de lapeado, el rango de velocidad del husillo y las configuraciones del sistema de control según sus tipos de discos de válvula específicos y sus requisitos de producción.

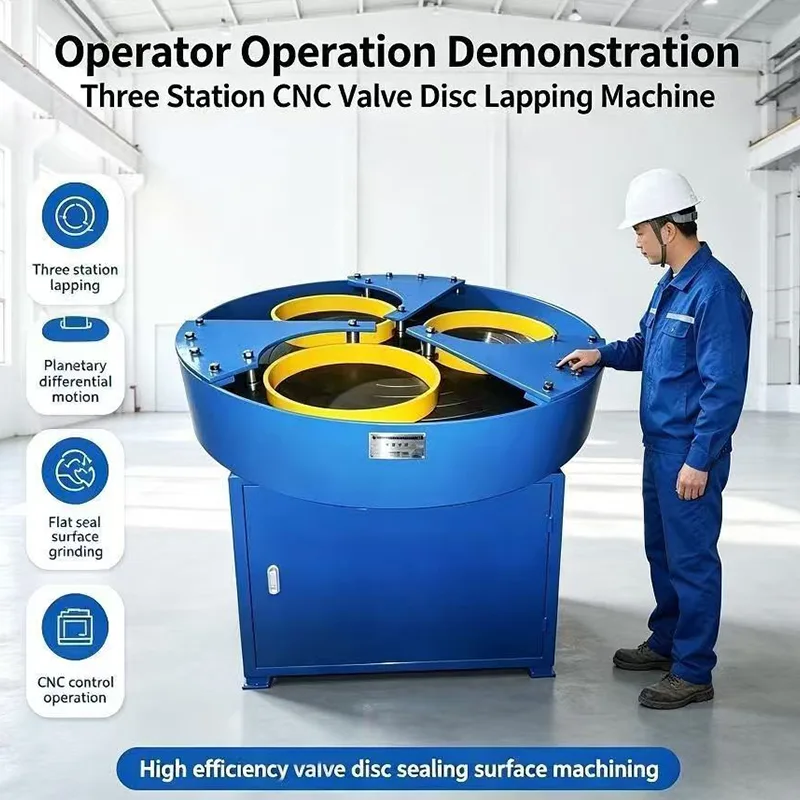

7. ¿Cuántos operadores se necesitan para hacer funcionar esta máquina?

Un operador puede manejar varias máquinas simultáneamente gracias al diseño de operación liviano y flexible, lo que reduce significativamente los costos de mano de obra en comparación con el lapeado manual.

8. ¿Cuál es el plazo de entrega estándar para esta máquina lapeadora?

Para configuraciones estándar, el plazo de entrega suele ser de 21 a 30 días. Los modelos personalizados pueden tardar entre 30 y 35 días, según la complejidad del diseño.

9. ¿Qué condiciones de pago acepta habitualmente?

Generalmente aceptamos T/T con un depósito del 30% y un saldo del 70% antes del envío. La carta de crédito a la vista también es aceptable para pedidos corporativos más grandes.

10. ¿Qué información debo proporcionar para obtener una cotización precisa rápidamente?

Comparta los detalles del disco de su válvula: tipo de válvula (compuerta, globo o retención), rango de diámetro del disco (DN), condición de la superficie inicial, acabado de la superficie requerido, dureza del material (HRC) y requisitos de volumen de producción. Nuestros ingenieros enviarán una propuesta técnica personalizada y un presupuesto en un plazo de 24 horas.
