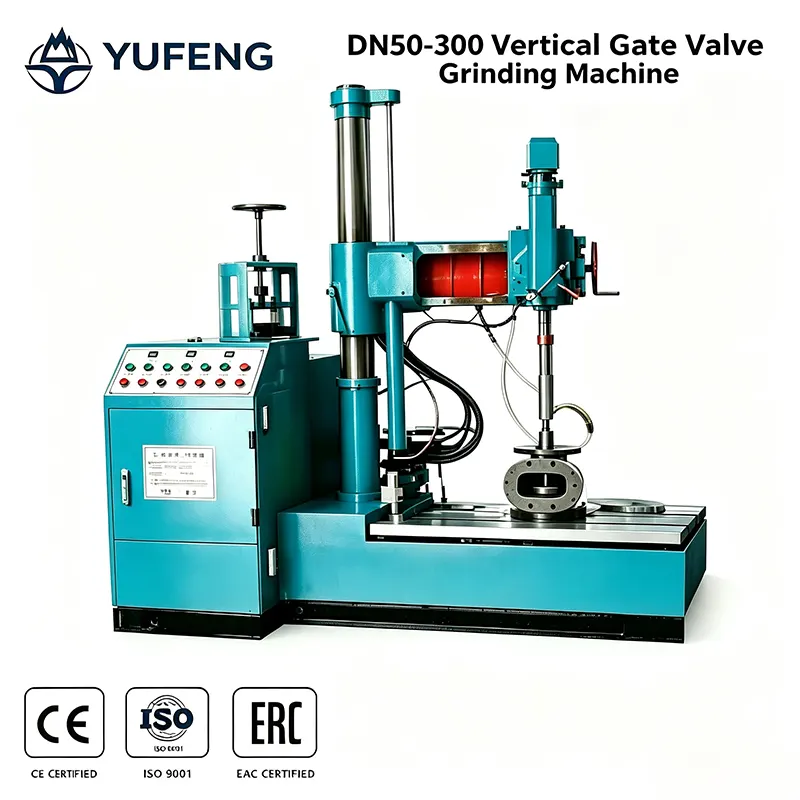

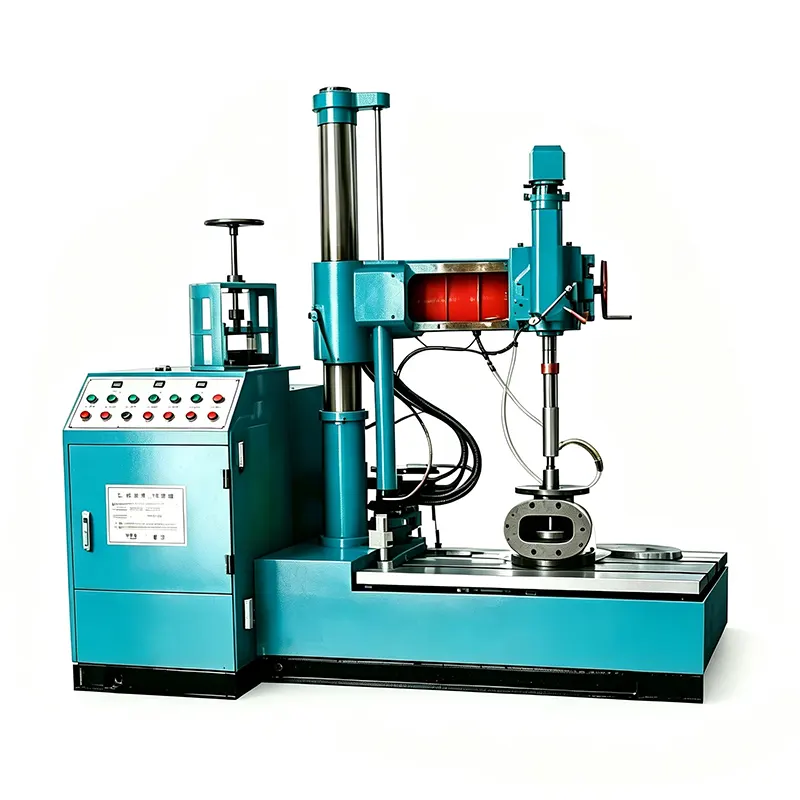

Rectificadora de válvula de compuerta vertical

Admite múltiples etapas de proceso, incluido el esmerilado grueso, el esmerilado fino y el pulido con abrasivos de diferentes granos.

Adecuado para varios diámetros de válvulas de compuerta con ajuste flexible para diferentes especificaciones de válvulas.

Logra una rugosidad de la superficie de hasta Ra 0,4 y una relación de contacto de la cara de sellado no inferior al 80 por ciento.

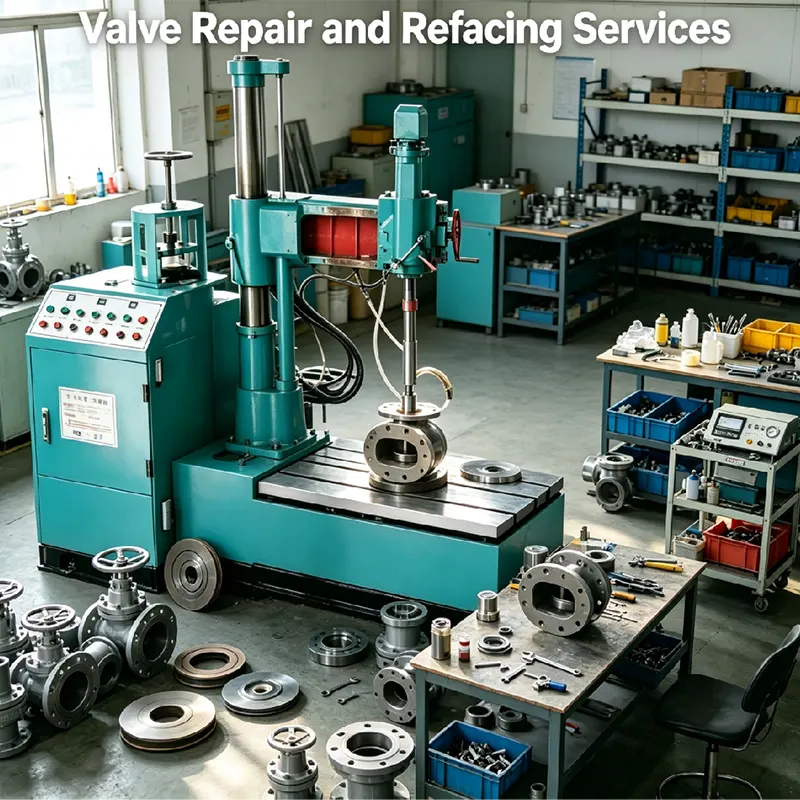

Ampliamente utilizado en plantas de fabricación de válvulas para talleres de reparación de válvulas y control de calidad salientes de fábrica.

Descripción detallada del producto Breves puntos

1 La máquina rectificadora de válvulas de compuerta vertical procesa caras de sellado de cuerpos, cuñas y asientos de válvulas de compuerta para diversas especificaciones de válvulas de compuerta.

2 Principio de rectificado: el husillo de rectificado giratorio con mecanismo de alimentación de precisión rectifica la cara de sellado; La transmisión planetaria opcional permite que el disco abrasivo gire mientras giran las herramientas abrasivas, creando patrones de malla ortogonales en la superficie de sellado para un acabado superior.

Configuración de 3 estaciones: diseño vertical de estación única con husillo rectificador elevable y giratorio para un funcionamiento flexible.

La máquina rectificadora con válvula de compuerta vertical 4 es compatible con diversos materiales abrasivos, incluidos paños de lija, papel de lija y discos abrasivos de diamante en tamaños de grano de malla 80 a 1000.

5 Calidad de superficie alcanzable: desde la condición inicial de la superficie, la rugosidad de la superficie acabada alcanza Ra 0,4 con una relación de contacto de la cara de sellado no inferior al 80 por ciento.

6 Sistema de control: equipado con regulación de velocidad de frecuencia variable, que permite un ajuste continuo de la velocidad de 30 a 400 rpm para parámetros de molienda óptimos.

7 Ajuste del husillo: rango de 0 a 50 mm, altura de elevación del brazo de hasta 800 mm o más para adaptarse a varios tamaños de válvulas.

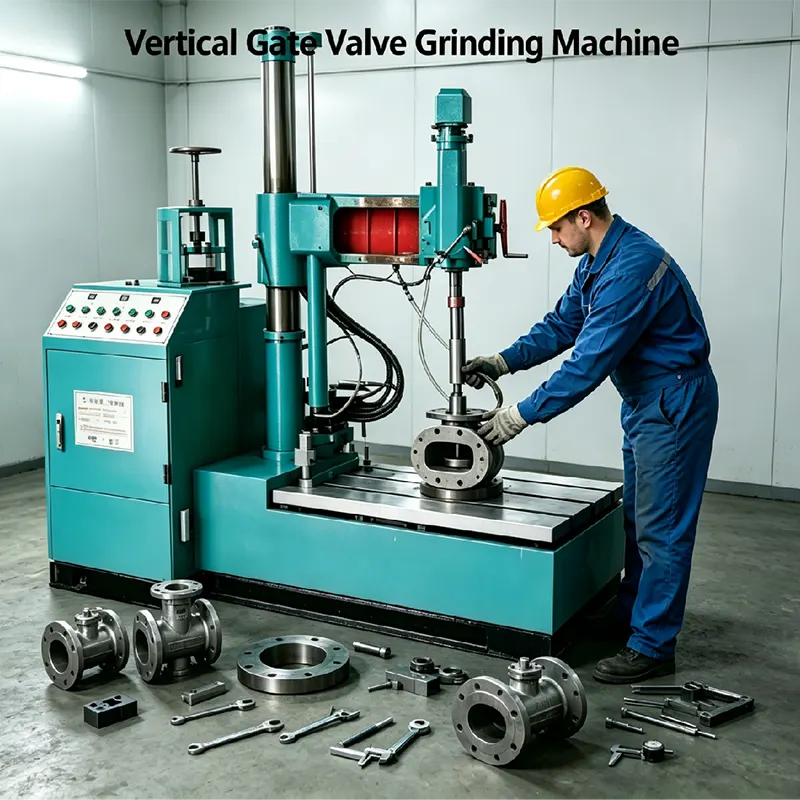

8 Facilidad de uso: operación liviana y flexible, baja intensidad de mano de obra, un operador puede manejar múltiples máquinas simultáneamente.

9 Ventaja principal: la eficiencia del rectificado es de 10 a 30 veces mayor que la del rectificado manual, lo que reduce significativamente los costos de mano de obra y el tiempo de producción.

 Características y aplicaciones del producto

Presenta puntos breves.

Diseño vertical con husillo de rectificado elevable y giratorio para un funcionamiento cómodo.

El mecanismo de alimentación de precisión garantiza un control preciso de la carrera y la velocidad de rectificado.

El variador de frecuencia proporciona un ajuste continuo de la velocidad de 30 a 400 rpm.

Compatible con múltiples tipos de abrasivos para esmerilado grueso, esmerilado fino y pulido.

La construcción robusta con marco estable garantiza precisión y durabilidad a largo plazo.

Alta eficiencia: la productividad aumentó de 10 a 30 veces en comparación con el rectificado manual.

Aplicación versátil: adecuada para varios tamaños y especificaciones de válvulas de compuerta.

Bajo mantenimiento: la estructura simple con componentes confiables garantiza un fácil mantenimiento y una larga vida útil.

Breves puntos de las aplicaciones

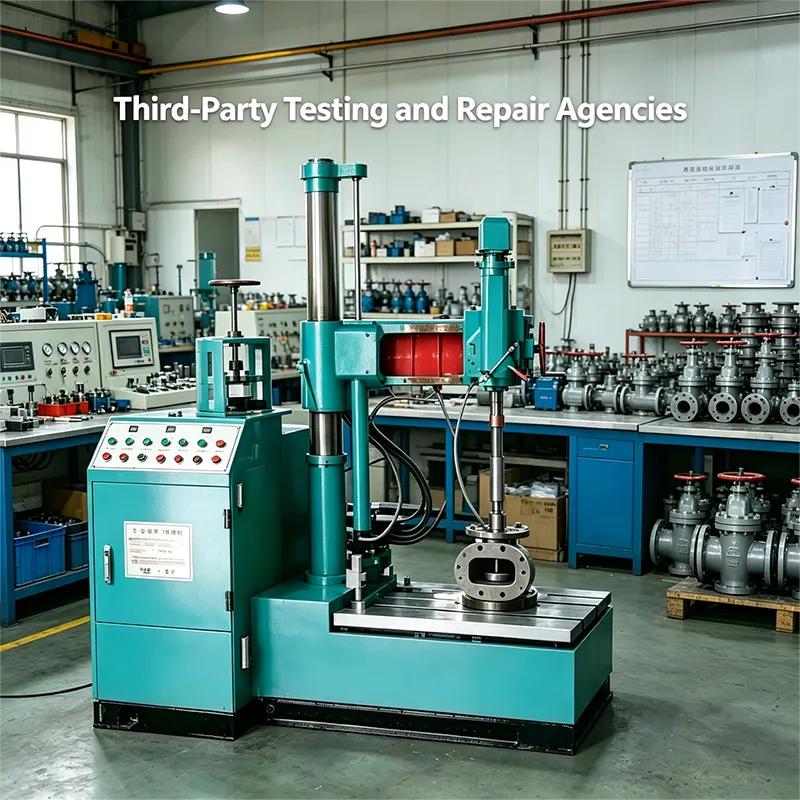

Fabricantes de válvulas para inspección de calidad saliente de fábrica, plantas de energía para restauración de la cara de sellado de válvulas, sectores de minería y metalurgia, grandes usuarios industriales finales para mantenimiento interno, agencias de pruebas y reparación de terceros, etc.
