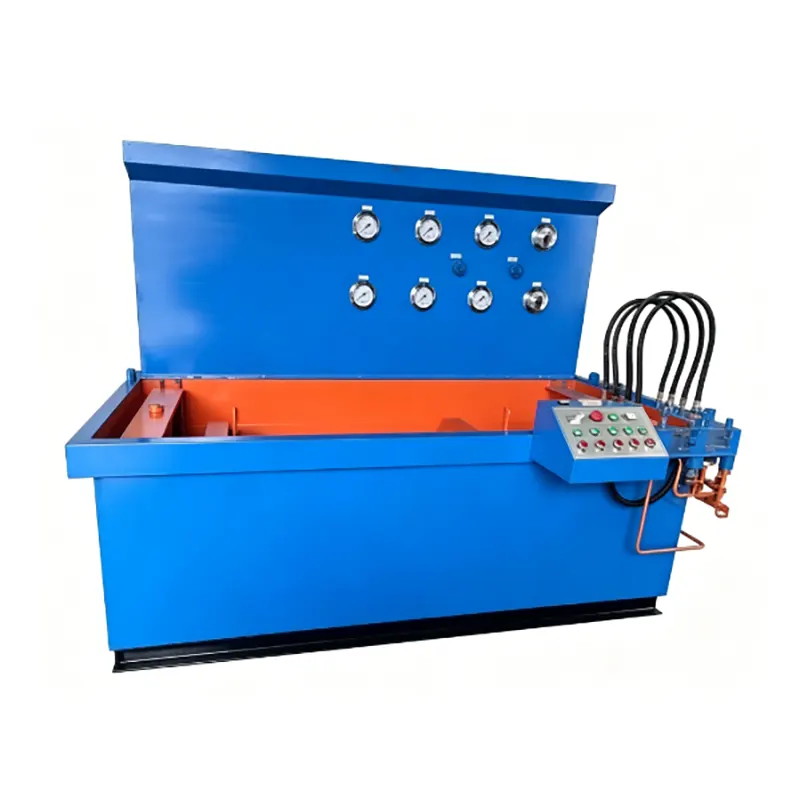

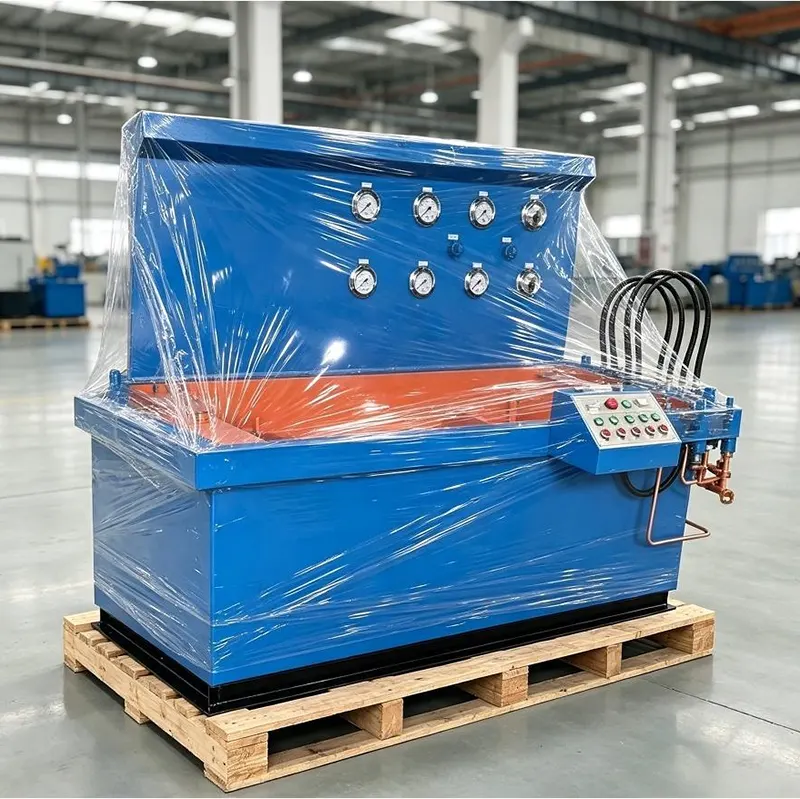

Banco de pruebas de válvula de prensa axial hidráulica sumergible horizontal integrada DN100

La prensa axial hidráulica sujeta las caras de los extremos de las válvulas con una fuerza externa mínima sobre el cuerpo de la válvula.

El diseño sumergible permite sumergir la válvula completamente en agua para una detección visual directa de fugas de burbujas.

Admite medios de agua a alta presión y gas a baja presión con estación de bombeo integrada.

Dimensiones 2,0 x 1,6 x 1,6 metros, peso 2 toneladas, potencia 3 kilovatios.

Cumple con los estándares GB/T 13927 y API 598.

Ideal para fabricantes de válvulas, talleres de reparación y laboratorios de inspección de calidad.

Descripción detallada del producto Breves puntos

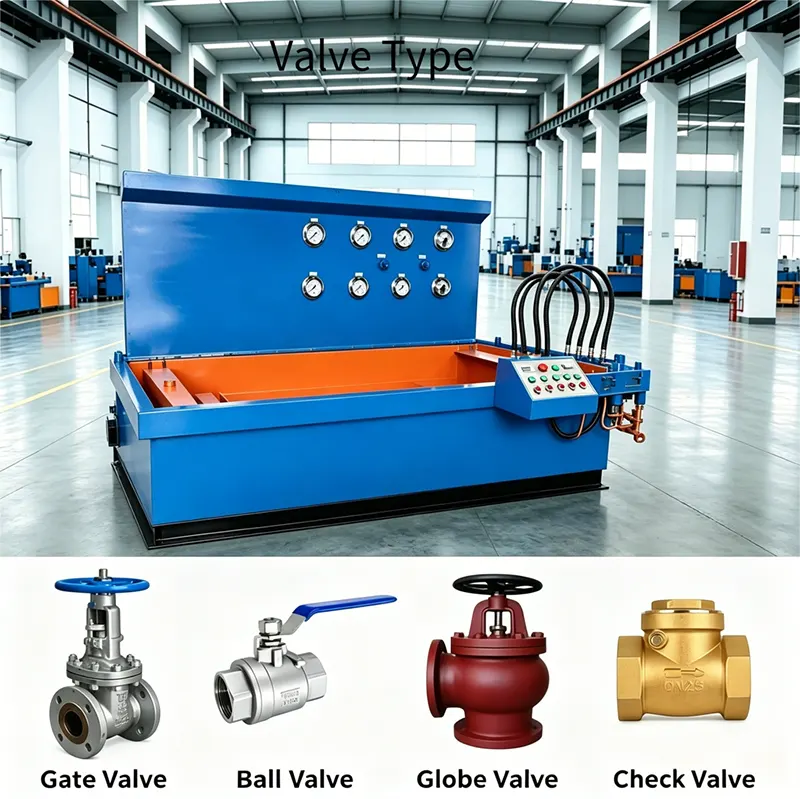

1 El banco de pruebas de válvula de presión axial hidráulica sumergible horizontal integrada DN100 es adecuado para válvulas de compuerta, globo, retención y bola bridadas, soldadas y roscadas de DN15 a DN100.

2 La prensa axial hidráulica impulsa directamente la placa de sellado contra la cara del extremo de la válvula para un sellado confiable con una fuerza externa mínima sobre el cuerpo de la válvula.

3 El tanque sumergible integrado con construcción soldada de alta resistencia y fuerte resistencia a la corrosión permite que la válvula con abrazadera quede completamente sumergida para la detección visual de fugas de burbujas.

El banco de pruebas de válvula de prensa axial hidráulica sumergible horizontal integrada 4 DN100 admite agua para pruebas hidrostáticas de carcasa y sello, y aire o nitrógeno a baja presión para pruebas de estanqueidad neumáticas con observación de burbujas.

5 Los elementos de prueba incluyen prueba de resistencia de la carcasa 1,5 veces PN, prueba de sellado de agua de alta presión 1,1 veces PN y prueba de estanqueidad neumática de baja presión con inspección visual de burbujas.

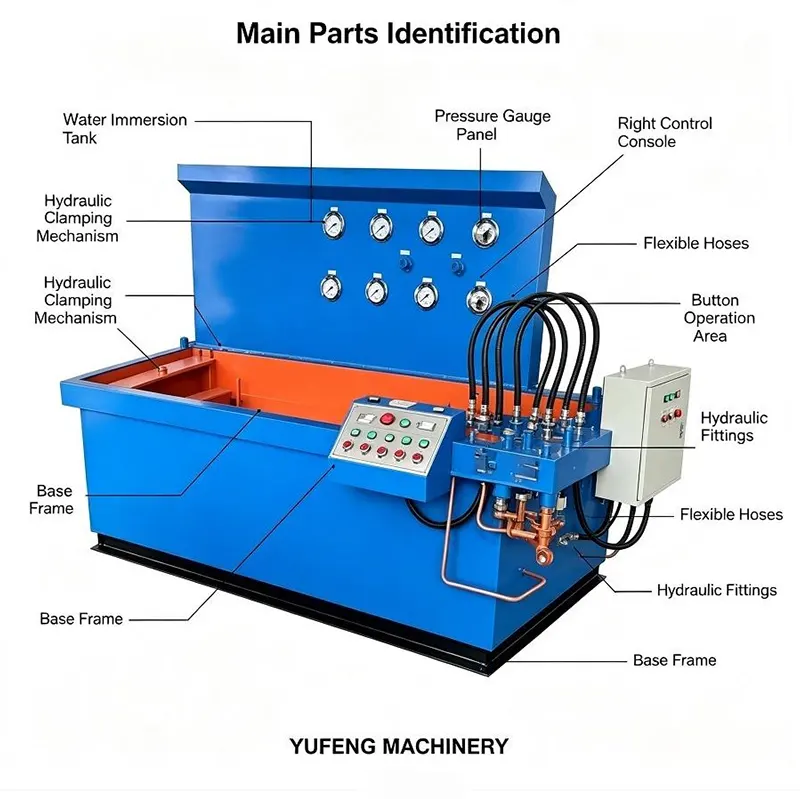

6 El diseño integrado combina un tanque sumergible, una estación de bomba hidráulica y un sistema de control en una sola unidad.

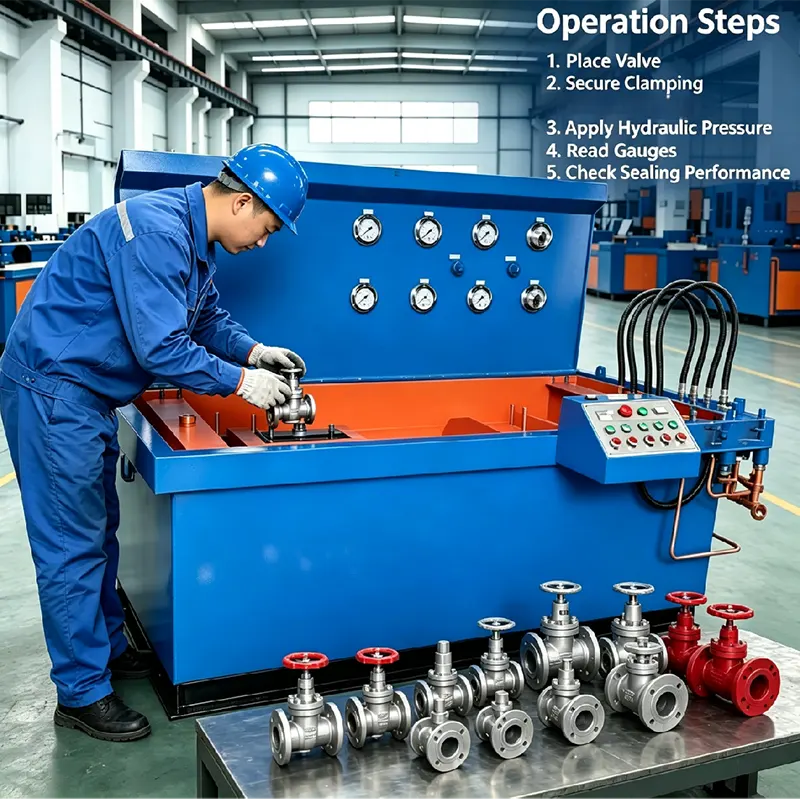

7 La mesa de trabajo con mecanismo de elevación hidráulica baja y sube la válvula dentro del tanque de agua para pruebas de inmersión.

8 Tamaño compacto con dimensiones de 2,0 por 1,6 por 1,6 metros, peso de 2 toneladas y potencia de 3 kilovatios.

9 La construcción del tanque soldado de alta resistencia garantiza durabilidad y una larga vida útil.

10 Pantalla táctil PLC opcional con función de adquisición de datos e impresión disponible.

Características y aplicaciones del producto

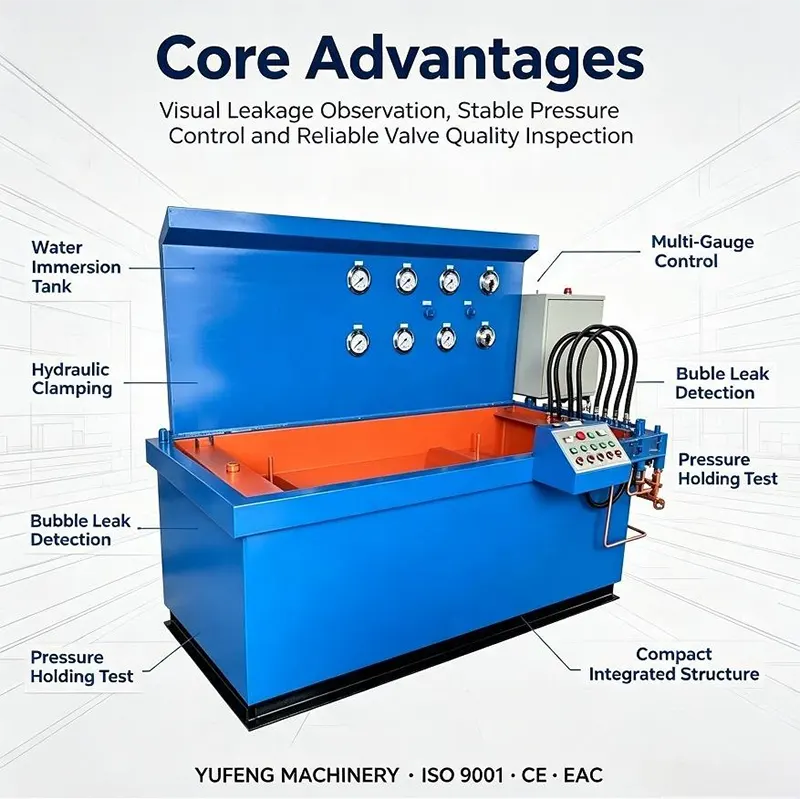

Características

Tanque sumergible integrado con construcción soldada resistente a la corrosión de alta resistencia.

La prensa axial hidráulica proporciona un sellado frontal confiable con una fuerza externa mínima.

La inmersión total permite la detección visual de fugas de burbujas para obtener resultados rápidos y precisos.

Mecanismo de elevación hidráulica para fácil inmersión y extracción de la válvula.

Estación de bomba hidráulica integrada y sistema de circulación de medios.

Diseño compacto con espacio reducido.

Admite medios de agua y gas para pruebas integrales.

Cumple con los estándares GB/T 13927 y API 598.

Pantalla táctil PLC opcional con función de adquisición de datos e impresión.

Aplicaciones

Líneas de producción de válvulas para inspección de calidad final.

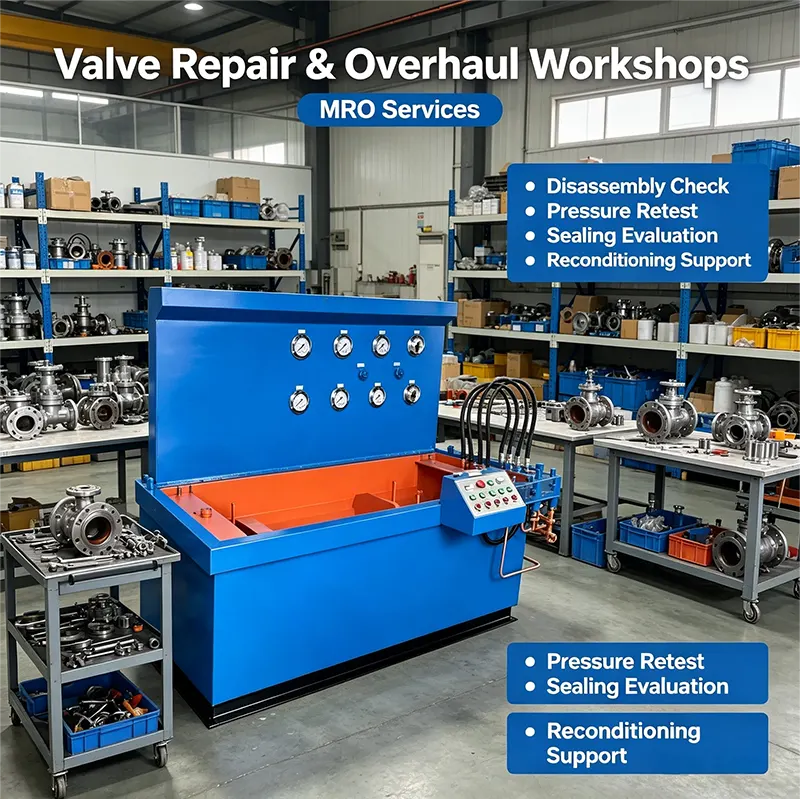

Talleres de reparación y overhaul de válvulas para servicios MRO.

Laboratorios de inspección de calidad para ensayos de certificación.

Fabricantes de válvulas de gas que requieren detección de fugas de burbujas.

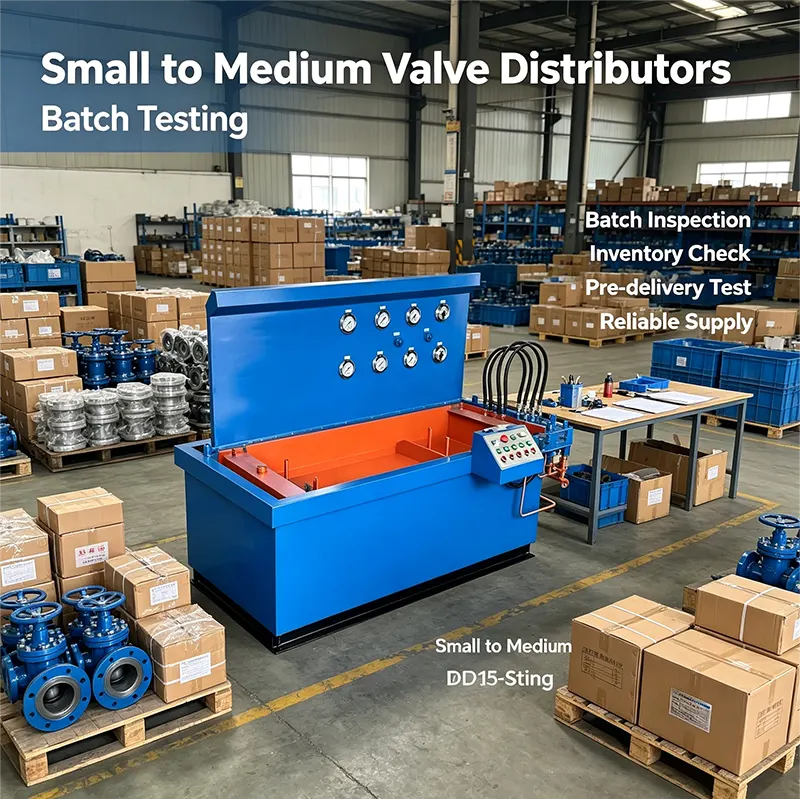

Distribuidores de válvulas pequeñas y medianas para pruebas por lotes.

Agencias de pruebas de terceros para la certificación de válvulas.

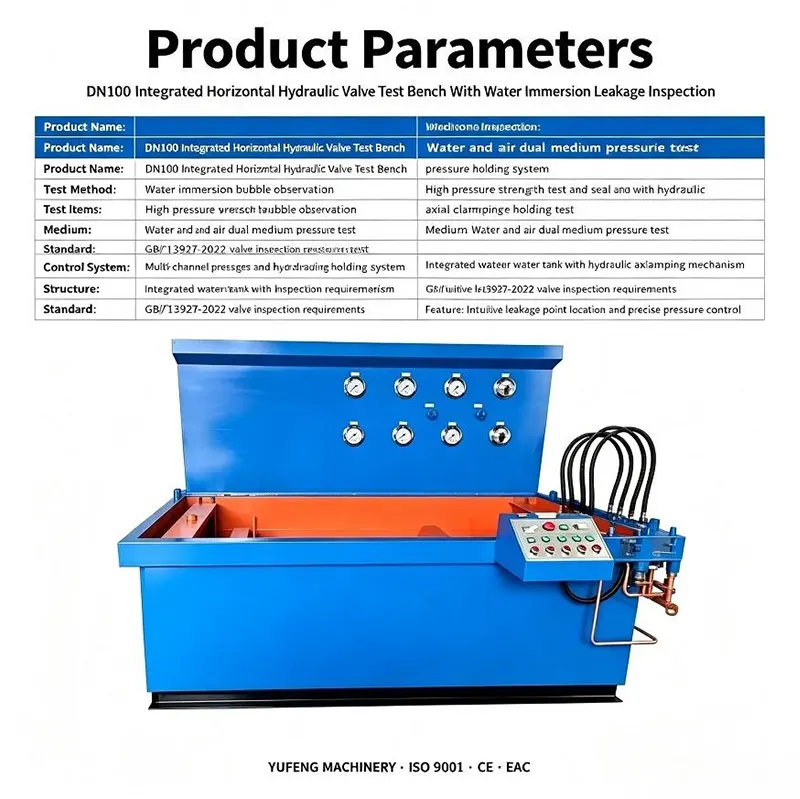

Tabla de datos técnicos

Preguntas frecuentes

1 ¿Qué es un banco de pruebas de válvulas sumergibles?

Es un sistema de prueba en el que la válvula con abrazadera se sumerge completamente en un tanque de agua. Durante las pruebas neumáticas, las fugas aparecen como burbujas visibles, lo que hace que la detección sea rápida y precisa.

2 ¿Qué tamaños de válvulas puede probar esta máquina?

Maneja válvulas de compuerta, globo, retención y bola bridadas, soldadas y roscadas de DN15 a DN100, que son de 1/2 pulgada a 4 pulgadas.

3 ¿Cómo funciona la prensa axial hidráulica?

El cilindro hidráulico empuja directamente la placa de sellado contra la cara del extremo de la válvula, proporcionando un sellado confiable con una fuerza externa mínima sobre el cuerpo de la válvula.

4 ¿Por qué sumergir la válvula en agua?

La inmersión permite la observación visual directa de las burbujas. Puede ver instantáneamente exactamente dónde se encuentra una fuga, lo cual es mucho más rápido y confiable que los métodos de caída de presión.

5 ¿De qué está hecho el tanque?

El tanque integrado tiene una construcción soldada de alta resistencia con fuerte resistencia a la corrosión, lo que garantiza una durabilidad a largo plazo incluso con el uso continuo de agua.

6 ¿Cuáles son las dimensiones y el peso de la máquina?

Las dimensiones son 2,0 por 1,6 por 1,6 metros, el peso es de 2 toneladas y el consumo de energía es de 3 kilovatios.

7 ¿Qué medios de prueba admite?

Admite agua para pruebas hidrostáticas de carcasa y sellos, y aire o nitrógeno a baja presión para pruebas de estanqueidad neumáticas con detección de burbujas.

8 ¿La válvula permanece sujeta durante la inmersión?

Sí, la válvula permanece sujeta de forma segura por la prensa axial hidráulica durante todo el proceso de inmersión y prueba.

9 ¿Qué estándares cumple esta máquina?

Cumple con GB/T 13927 y API 598. Se pueden configurar otros estándares internacionales a pedido.

10 ¿Qué información necesitas para una cotización?

Proporcione el tipo de válvula, el diámetro en DN o pulgadas, la presión nominal en PN o Clase, el tipo de conexión y cualquier característica opcional como PLC o adquisición de datos.
