Banco de pruebas de válvula horizontal para tanque de agua dividido DN100

Este banco de pruebas de válvulas horizontales para tanques de agua divididos está especialmente diseñado para pruebas de resistencia hidrostática de la carcasa e inspección de burbujas sumergidas de estanqueidad del asiento de válvulas de paso directo con bridas, cumpliendo totalmente con los estándares internacionales de prueba de válvulas GB/T13927 y API 598. Está equipado con un sistema de refuerzo de alta presión independiente, manómetros de precisión y transmisores de presión de grupos múltiples, además de un módulo de control automático de mantenimiento de presión constante; Los usuarios pueden configurar libremente la presión de prueba y la duración de mantenimiento de la presión según las diferentes clases de presión de la válvula. La estructura de sujeción horizontal admite la colocación horizontal de válvulas de tamaño mediano y grande, eliminando el riesgo de seguridad de levantar válvulas pesadas para bancos de pruebas verticales.

Después de sujetar la válvula, los operadores pueden empujar la pieza de trabajo dentro del tanque de agua de buceo independiente, observar directamente el desbordamiento de la burbuja para juzgar el estado de la fuga del sellado, con resultados de prueba intuitivos y confiables, evitando efectivamente la detección de fugas perdidas causada por el juicio indirecto de los datos de presión. El tanque de agua dividido se puede colocar por separado al lado del gabinete de control principal, lo que es adecuado para talleres con espacio de instalación limitado; el cuerpo del tanque adopta una soldadura de placa de acero antioxidante engrosada, con un puerto de drenaje para facilitar la limpieza diaria de las aguas residuales. El gabinete de control principal integra todos los módulos de regulación de presión, refuerzo y operación eléctrica, con una puerta de gabinete sellada independiente para proteger los componentes hidráulicos y eléctricos de la corrosión del vapor de agua.

El equipo cubre válvulas de bola, compuerta y globo con bridas estándar DN15 ~ DN100, que admiten dos medios de prueba de agua y aire. Reserva una interfaz de actualización digital de pantalla táctil para el registro automático de la curva de presión y la exportación de informes de prueba; Podemos proporcionar una transformación de seguridad CE completa y un panel de operación en varios idiomas para fábricas de válvulas y talleres de inspección de energía EPC en el extranjero. Si necesita un equipo de prueba de presión de válvula de burbuja sumergida visual de tipo dividido para inspección de entrega en fábrica y nueva verificación de mantenimiento, comuníquese con nuestro equipo técnico para obtener una hoja de parámetros completa y una cotización del marco a largo plazo dentro de las 24 horas hábiles.

Siete ventajas principales de los productos diferenciados

1. Disposición del tanque de agua de buceo y máquina principal independiente dividida La característica estructural histórica del banco de pruebas de válvula horizontal de tanque de agua dividido YFJX-LQ DN100: el gabinete de control separado y el tanque de agua se pueden organizar de manera flexible según el diseño del taller, el tanque de agua se puede mover de forma independiente sin mover la pesada unidad hidráulica principal, resolviendo la limitación de espacio fijo de los bancos de prueba integrados, altamente adaptable a talleres de válvulas pequeñas y medianas.

2.Sujeción lateral horizontal para válvulas medianas y grandes de fácil carga El diseño de sujeción axial horizontal no requiere elevación vertical de válvulas pesadas, los trabajadores solo empujan la válvula horizontalmente para completar el posicionamiento y la sujeción, lo que reduce la intensidad del trabajo y los riesgos de caída de seguridad; la carrera de sujeción ajustable coincide con válvulas con bridas DN15-DN100 de varias longitudes, una máquina cubre especificaciones convencionales completas, otra ventaja práctica principal del banco de pruebas de válvula horizontal para tanque de agua dividido YFJX-LQ DN100.

3. Detección intuitiva de fugas visuales de burbujas sumergidas. Toda la válvula está completamente sumergida en un tanque de agua limpia durante la prueba de estanqueidad, el punto de fuga generará burbujas de aire continuas, los inspectores pueden localizar directamente pequeños espacios de sellado que son difíciles de identificar solo a través de datos de fluctuación de presión, lo que mejora en gran medida la precisión de la inspección de estanqueidad del aire a baja presión.

4.Sistema de refuerzo y retención de presión independiente de medio doble La tubería hidráulica de refuerzo de agua y la tubería neumática de refuerzo de aire, equipadas con válvulas de regulación de presión independientes y medidores de monitoreo de presión de precisión, pueden realizar pruebas de resistencia al agua de la carcasa y pruebas de estanqueidad del asiento por separado, compensando automáticamente la pérdida de presión durante el período de retención para mantener una presión de prueba estable.

5. Tanque de agua de buceo desmontable, engrosado y antioxidante El tanque de agua dividido está soldado con una placa de acero al carbono engrosada con pintura anticorrosión por dentro y por fuera, equipado con una válvula de drenaje inferior para una limpieza rápida del agua residual y las impurezas metálicas después de las pruebas diarias; El diseño del tanque independiente evita que el vapor de agua ingrese al gabinete de control eléctrico y cause un cortocircuito.

6. Protección de seguridad multicapa contra sobrepresión y vapor de agua Válvula de alivio de sobrepresión hidráulica incorporada, válvula de corte de sobrepresión de gas y estructura de sellado impermeable del gabinete, triple enclavamiento de seguridad para evitar la explosión de la válvula de sobrepresión y daños por humedad en los componentes eléctricos, cumple plenamente con los estándares de seguridad mecánica industrial CE de la UE para la exportación.

7. Puerto de actualización inteligente digital modular reservado El sistema eléctrico de control principal reserva la interfaz de expansión de comunicación de datos, los clientes pueden posteriormente actualizar el ciclo de prueba automático del PLC con pantalla táctil, el almacenamiento de la curva de presión y la función de exportación del informe de inspección electrónica, realizar una trazabilidad digital completa de los datos de inspección y un acoplamiento perfecto con el sistema de gestión inteligente MES de fábrica.

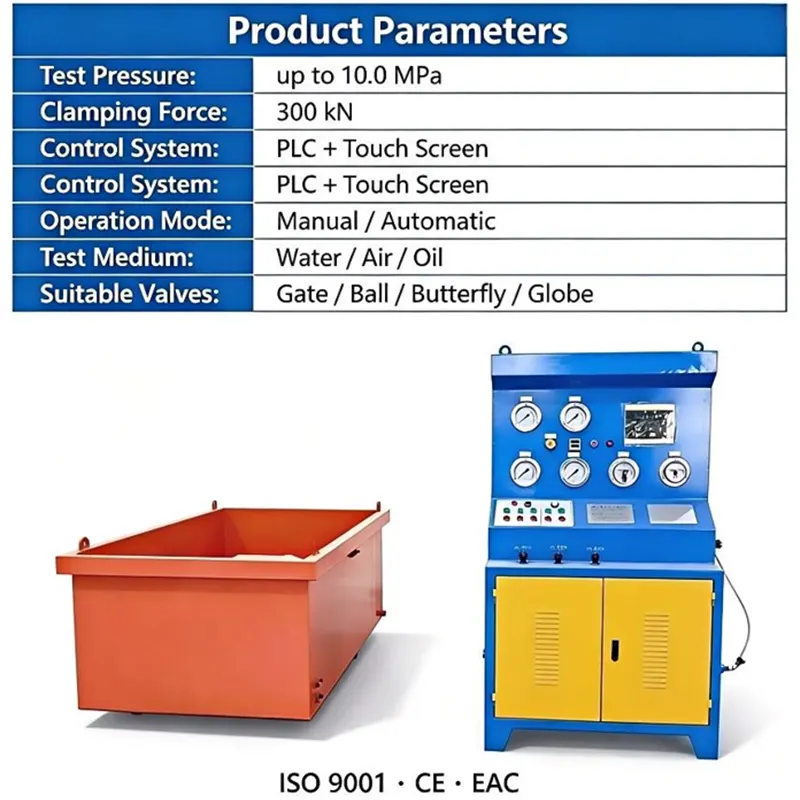

Tabla completa de parámetros técnicos

Siete escenarios de aplicaciones de coincidencia de objetivos

1.Fábricas de fabricación de válvulas medianas y pequeñas: inspección de entrega fuera de línea por lotes de válvulas de bola, compuerta y globo DN15-DN100, completando la prueba completa de resistencia de la carcasa y estanqueidad al aire de burbuja sumergida antes de la entrega.

2.Estaciones de mantenimiento de tuberías petroquímicas y de gas natural: reinspección de las válvulas de tuberías usadas recuperadas después del mantenimiento, detección visual de fugas de burbujas para confirmar la recuperación del rendimiento del sellado de las válvulas.

3. Salas de inspección de ingeniería de drenaje y suministro de agua municipal: prueba de estanqueidad de válvulas municipales de hierro fundido de baja presión, inspección visual auxiliar de fugas de aceptación del proyecto.

4.Talleres Auxiliares de Centrales Térmicas: Revisión periódica de presión de válvulas de control auxiliares de pequeño diámetro para tuberías de calefacción y circulación de agua.

5.Laboratorios independientes de inspección de válvulas de terceros: verificación visual de fugas para muestras de válvulas, inspección previa antes de la prueba de certificación estándar API oficial.

6.Talleres EPC de ensamblaje de válvulas pequeñas en el extranjero: el diseño compacto dividido ahorra espacio en la fábrica, combinando un panel en varios idiomas y un conjunto completo de documentos de certificación de exportación CE.

7.Laboratorios de rendimiento de sellado de investigación y desarrollo de válvulas: prueba de fugas de contraste de nuevos prototipos de estructuras de sellado, registro intuitivo de la distribución de pequeños puntos de fuga bajo diferentes grados de presión.

Sistema de servicio integrado global de preventa, venta y posventa

Soporte técnico de personalización preventa

Los ingenieros profesionales de inspección de válvulas realizan comunicaciones uno a uno, confirman el rango de diámetro nominal de la válvula, la presión máxima de prueba, los estándares de inspección requeridos y la distribución del espacio del taller, proporcionan planos de ubicación de equipos y servicio de verificación de prueba de burbuja sumergida de muestra gratuita, emiten una solución de prueba completa rentable y específica y una cotización formal dentro de las 24 horas.

Servicio de envío de producción y exportación en ventas

Seguimiento de vídeo en tiempo real de todo el proceso del progreso de la producción, prueba del ciclo de presión completo antes de la entrega en fábrica con el informe de registro de prueba original conservado; La versión de exportación adopta un embalaje reforzado de madera contrachapada espesa a prueba de golpes y humedad, un esquema hidráulico completo, un diagrama de cableado eléctrico, un manual de operación multilingüe y un conjunto completo de documentos de certificación de despacho de aduanas entregados junto con la máquina.

Garantía de calidad técnica global posventa

La unidad de refuerzo hidráulico, el sensor de presión y los componentes centrales eléctricos del PLC disfrutan de una garantía global de 24 meses y suministro gratuito de piezas de repuesto para daños no humanos dentro del período de garantía; proporcionar depuración remota de parámetros de PLC en línea, completar un video tutorial sobre la operación de prueba de burbuja sumergida, coordinar agentes locales en el extranjero para brindar servicio de mantenimiento en el sitio; Suministro de por vida de repuestos hidráulicos generales, consulta técnica gratuita sobre el proceso de prueba de presión de válvulas a largo plazo.

Preguntas frecuentes y orientación oficial de compra

Preguntas frecuentes

P1: ¿Puede este banco completar la prueba de estanqueidad al aire con burbujas sumergidas requerida por el estándar API 598?

R1: Sí, el tanque de agua de buceo independiente dividido realiza una inmersión total de la válvula, combina con el sistema de refuerzo dual agua-aire y cumple plenamente con las cláusulas de inspección de fugas de burbujas sumergidas de baja presión API 598.

P2: ¿Es fácil mover y limpiar el tanque de agua dividido?

A2: El tanque de agua es un componente independiente sin accesorios hidráulicos pesados, se puede empujar libremente en el taller; La válvula de drenaje inferior realiza un drenaje rápido y una limpieza de impurezas, el mantenimiento diario es simple y ahorra tiempo.

P3: ¿Se puede actualizar la función de prueba automática digital después de la compra del equipo?

R3: El sistema de control reserva la interfaz de expansión de datos en la fábrica, los clientes pueden actualizar la función de retención de presión automática del PLC con pantalla táctil, el registro de la curva de presión y la función de exportación del informe de prueba electrónico en cualquier momento para su uso posterior.

P4: ¿Puede la máquina realizar una transformación completa del estándar de seguridad CE para exportaciones al extranjero?

R4: Podemos completar toda la transformación de seguridad de maquinaria industrial CE de acuerdo con los requisitos del mercado extranjero, configurar un panel de pantalla táctil en varios idiomas y un voltaje de exportación de 415 V, proporcionar un conjunto completo de documentos de certificación CE para el despacho de aduanas y la auditoría de aceptación de proyectos en el extranjero.

P5: ¿Cuál es el ciclo de entrega de producción estándar?

A5: El ciclo de entrega del banco de pruebas de válvula horizontal de tanque de agua dividido estándar YFJX-LQ DN100 es de 30 días hábiles; La versión personalizada de alta presión y el ciclo de entrega del modelo digital actualizado son de 35 a 40 días hábiles.

Orientación de compra

Envíe información detallada que incluya el rango de diámetro nominal de la válvula, la presión máxima de prueba, el estándar de inspección de ejecución, la cantidad de inspección diaria y la demanda de certificación/voltaje de exportación al buzón de nuestro equipo de ingeniería. Nuestro equipo técnico del fabricante del banco de pruebas de válvulas Wenzhou Yufeng generará una solución completa integrada de inspección de presión de válvulas de tanques de buceo divididos y una cotización preferencial de adquisiciones a granel a largo plazo dentro de las 24 horas hábiles, respaldará pedidos marco anuales de cooperación para fábricas de válvulas medianas y pequeñas y pedidos de proyectos de respaldo EPC de tuberías de energía global.
