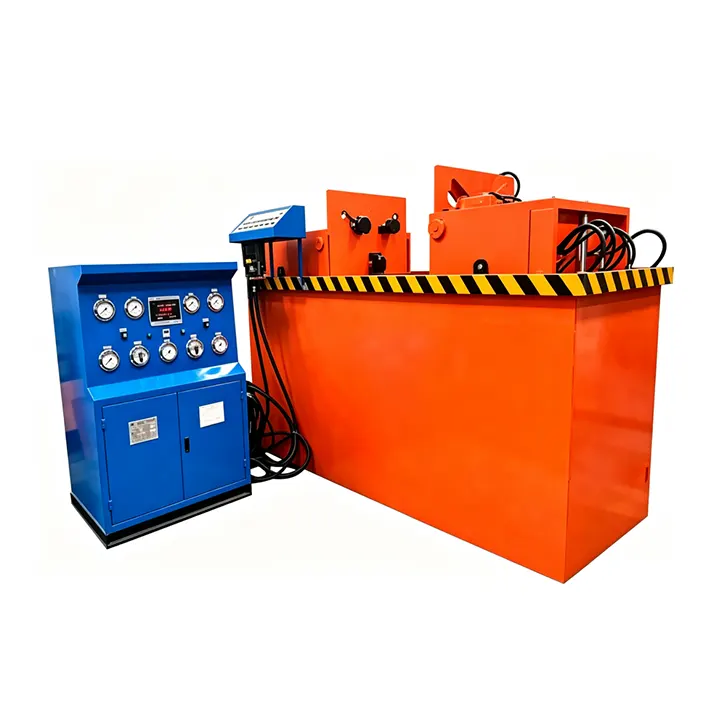

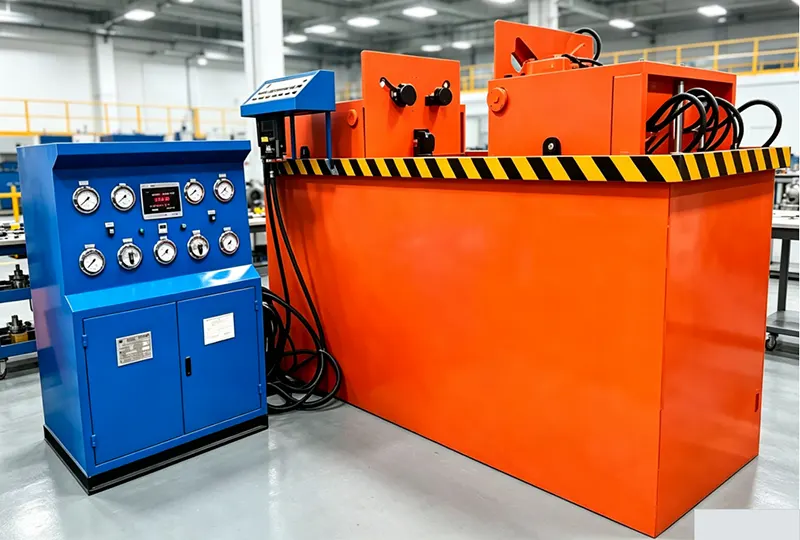

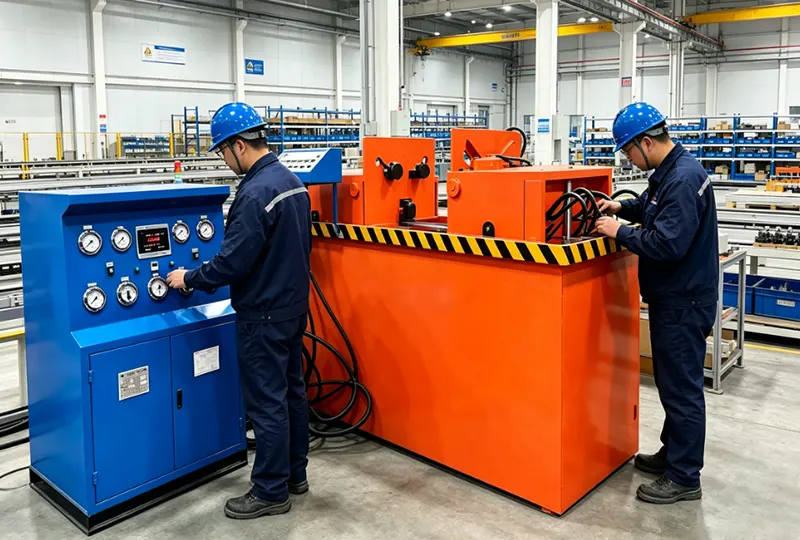

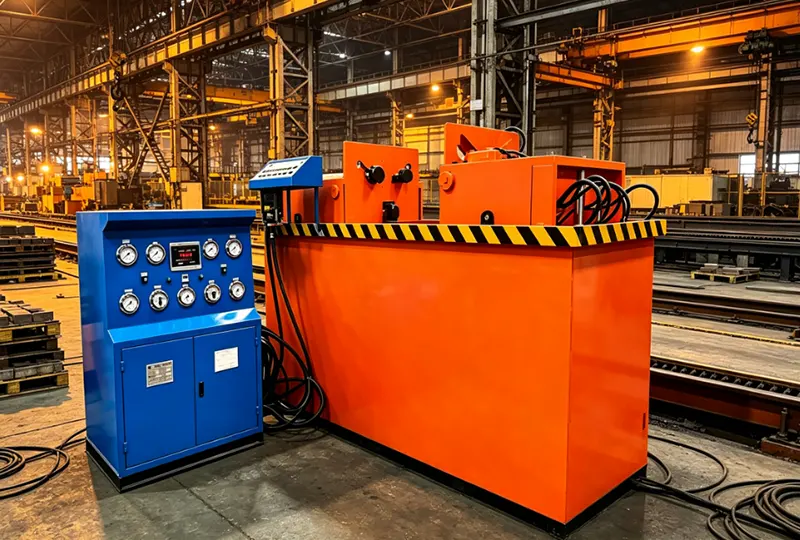

Banco de pruebas de válvula de sujeción de mandíbula hidráulica horizontal media DN80-DN300

El mecanismo hidráulico de mordaza sujeta la cara posterior de la brida de la válvula sin ejercer ninguna fuerza dañina sobre el cuerpo de la válvula. El sellado de junta tórica en el extremo entre la válvula y la placa ciega permite una fácil observación de los puntos de fuga. Los discos de trabajo tienen un espaciado ajustable y se pueden inclinar 90 grados para adaptarse a varias longitudes de válvulas y facilitar la detección de fugas durante las pruebas de gas.

El banco de pruebas de válvulas de sujeción de mandíbula hidráulica horizontal mediana DN80-DN300 está diseñado específicamente para válvulas de bola, de compuerta, de globo y de retención con extremo bridado, y ofrece pruebas integrales de resistencia de la carcasa y rendimiento de sellado con las siguientes características clave:

1.Tipos de válvulas probadas: válvulas de bola con extremo bridado, válvulas de compuerta, válvulas de globo, válvulas de retención y otros tipos de paso directo.

2.Método de sujeción: las mordazas de la abrazadera hidráulica sujetan la cara posterior de la brida y no aplican fuerza sobre el cuerpo de la válvula para evitar distorsiones o daños.

3.Método de sellado: el sellado de junta tórica en el extremo permite una observación visual clara de los puntos de fuga.

4.Medio de prueba: agua para pruebas de alta presión, o gas de baja presión de 4 a 7 bar (aire o nitrógeno).

5. Elementos de prueba: prueba de carcasa hidrostática de 1,5 × PN, prueba de sellado de agua de alta presión de 1,1 × PN y prueba de estanqueidad al aire de 4 a 7 bar.

6.Rango de prueba: DN80 a DN300 (ver tabla de presiones).

7.Adaptabilidad dimensional: longitud de la válvula 203–787 mm, diámetro exterior de la brida. 190–520 mm, espesor de brida 19–97,5 mm.

8.Espaciamiento entre discos de trabajo: Regulable de 250 a 1100 mm.

9.Cilindros de sujeción: 3 × Φ140 mm en cada lado, que ofrecen una fuerza de sujeción máxima de 100 toneladas.

10.Característica especial: Los discos se inclinan 90 grados para facilitar la observación de fugas durante las pruebas de gas.

En resumen, el banco de pruebas de válvulas de sujeción de mandíbula hidráulica horizontal mediana DN80-DN300 ofrece sujeción versátil, ajuste dimensional flexible y sellado confiable, lo que lo convierte en una solución ideal para fabricantes de válvulas, petróleo y gas, minería, metalurgia, talleres de MRO y agencias de pruebas de terceros.

Características

1.El diseño de mordaza de abrazadera hidráulica asegura las válvulas por la cara posterior de la brida, eliminando la tensión en el cuerpo de la válvula.

2.El espacio ajustable entre los discos de trabajo y la función de inclinación de 90° se adaptan a una amplia variedad de longitudes de válvulas y simplifican la observación de fugas durante las pruebas de aire.

3.Cubre DN80–DN300, satisfaciendo las necesidades de la mayoría de las aplicaciones de prueba de válvulas industriales.

4. Los manómetros de alta precisión garantizan una regulación precisa de la presión y una retención estable a largo plazo.

5.Cumple con los estándares de inspección GB, API e ISO.

Aplicaciones para: FAT en fabricantes de válvulas, redes de calefacción urbana, industria del petróleo y el gas, minería y metalurgia, talleres de MRO, IQC en grandes usuarios finales industriales, agencias de pruebas de terceros

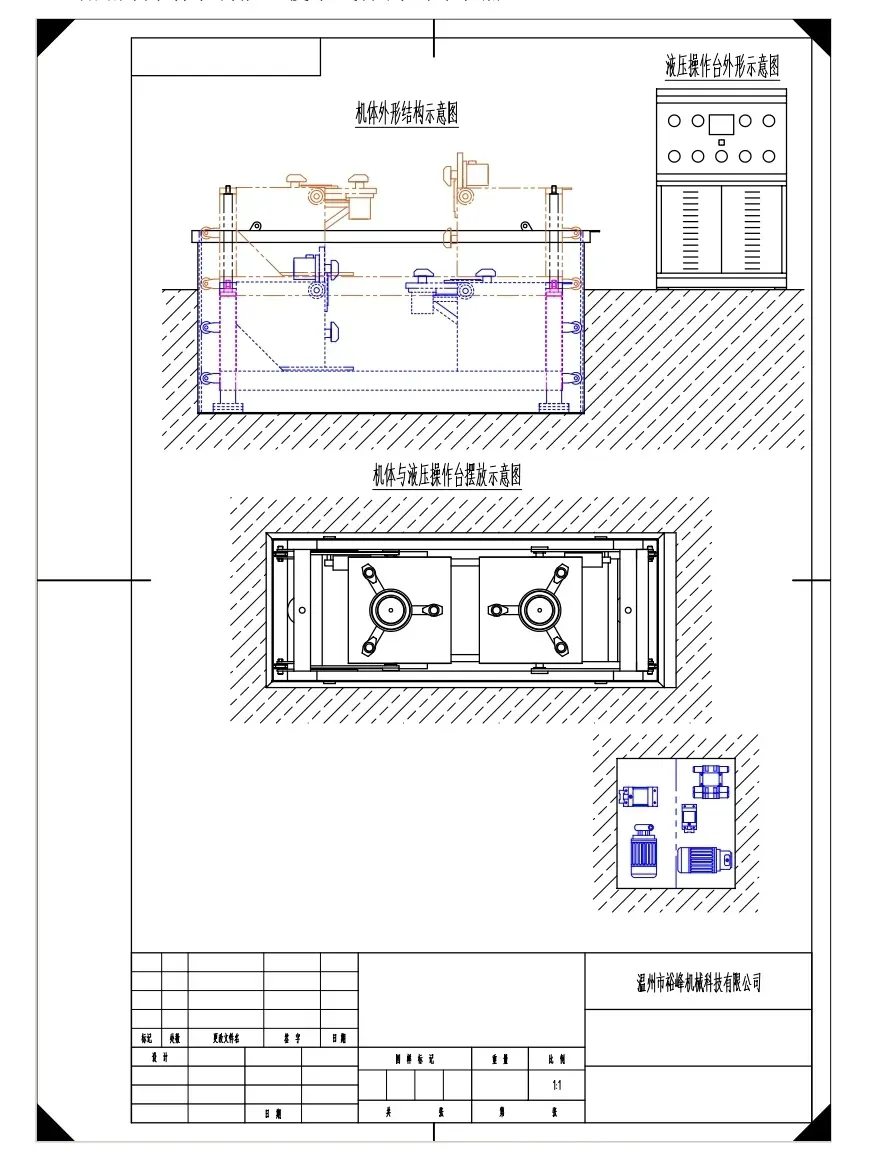

Tabla de especificaciones técnicas

Tabla de alcance de la prueba de esfuerzo (MPa)

Preguntas frecuentes

1. ¿Cuál es el rango de diámetro de prueba de este banco?

Cubre DN80 a DN300 para válvulas de extremo bridado.

2. ¿Qué tipos de válvulas se pueden probar?

Válvulas de bola con extremo bridado, válvulas de compuerta, válvulas de globo, válvulas de retención y otros tipos de paso directo.

3. ¿Qué medios de prueba son compatibles?

Agua para pruebas de alta presión y gas a baja presión (aire o nitrógeno de 4 a 7 bar) para pruebas de estanqueidad neumática.

4. ¿Qué elementos de prueba puede realizar?

Prueba de resistencia de la carcasa hidrostática a presión nominal 1,5 veces, prueba de sellado de agua a alta presión a presión nominal 1,1 veces y prueba de estanqueidad al aire a baja presión de 4 a 7 bar.

5.¿Cómo funciona el mecanismo de sujeción?

Las mordazas de sujeción hidráulicas agarran la cara posterior de la brida de la válvula, sin aplicar fuerza sobre el cuerpo de la válvula, evitando distorsiones o daños.

6. ¿Qué método de sellado se utiliza entre la válvula y la placa ciega?

Sellado de junta tórica en el extremo, que permite una observación visual clara de cualquier punto de fuga.

7. ¿Cuáles son los rangos dimensionales ajustables?

Longitud de la válvula: 203 a 787 mm; diámetro exterior de la brida: 190 a 520 mm; espesor de brida: 19 a 97,5 mm; Distancia entre discos de trabajo: 250 a 1100 mm (ajustable).

8. ¿Cuál es el propósito de la función de inclinación de 90 grados?

Tanto el disco de trabajo izquierdo como el derecho se pueden inclinar para adaptarse a diferentes longitudes de válvula y facilitar la detección de fugas durante las pruebas de gas.

9. ¿Cuál es la fuerza máxima de sujeción?

La fuerza máxima de sujeción es de 100 toneladas, proporcionada por 3 cilindros de 140 mm de diámetro a cada lado.

10. ¿Qué normas cumple este banco de pruebas?

Cumple con los estándares de inspección GB, API e ISO, lo que garantiza resultados de pruebas confiables y repetibles. Se utiliza ampliamente en la fabricación de válvulas, petróleo y gas, minería, metalurgia, MRO e inspección de terceros.
