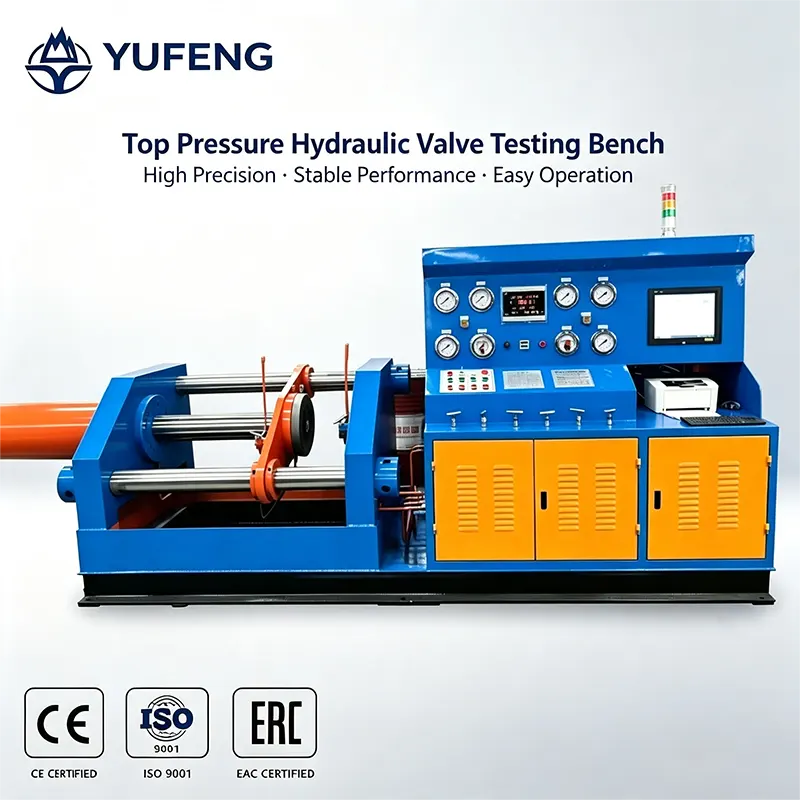

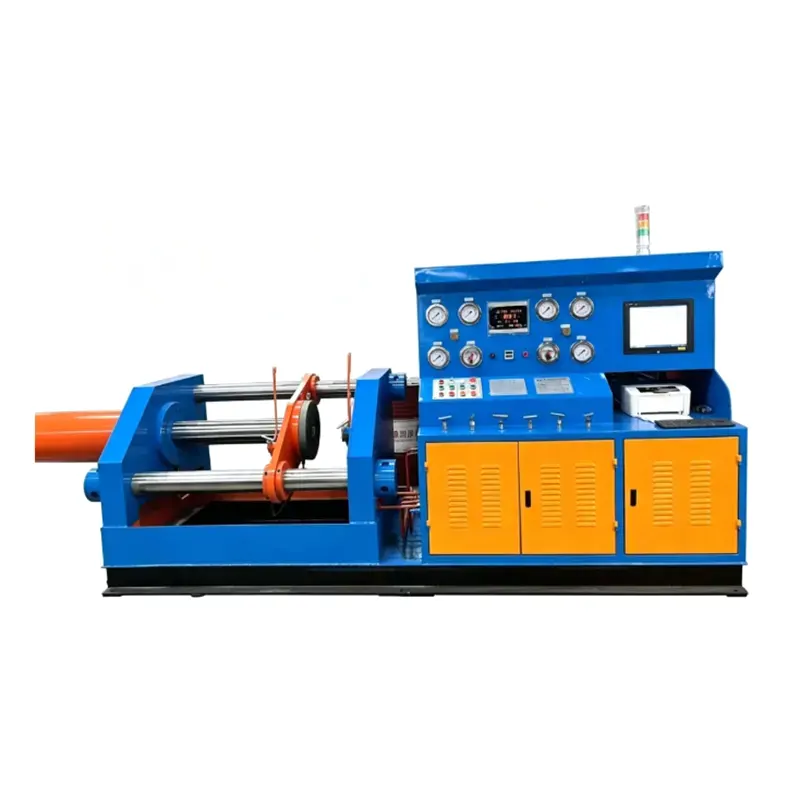

Banco de pruebas de válvula de sujeción axial de cilindro hidráulico horizontal

Equipado con un sistema de control de presión digital inteligente y múltiples dispositivos de protección hidráulicos autoblocantes. Admite agua a alta presión y gas a baja presión como medios de prueba. Cubre un rango de diámetro de prueba de 3 ″ a 12 ″. Garantiza una distribución uniforme de la fuerza y ​​un mantenimiento estable de la presión en condiciones de alta presión. Cumple con los estándares de prueba industriales GB/T 13927 y API 598. Cumple con estrictos requisitos de inspección de fábrica para válvulas de alta presión.

Descripción detallada del producto Breves puntos

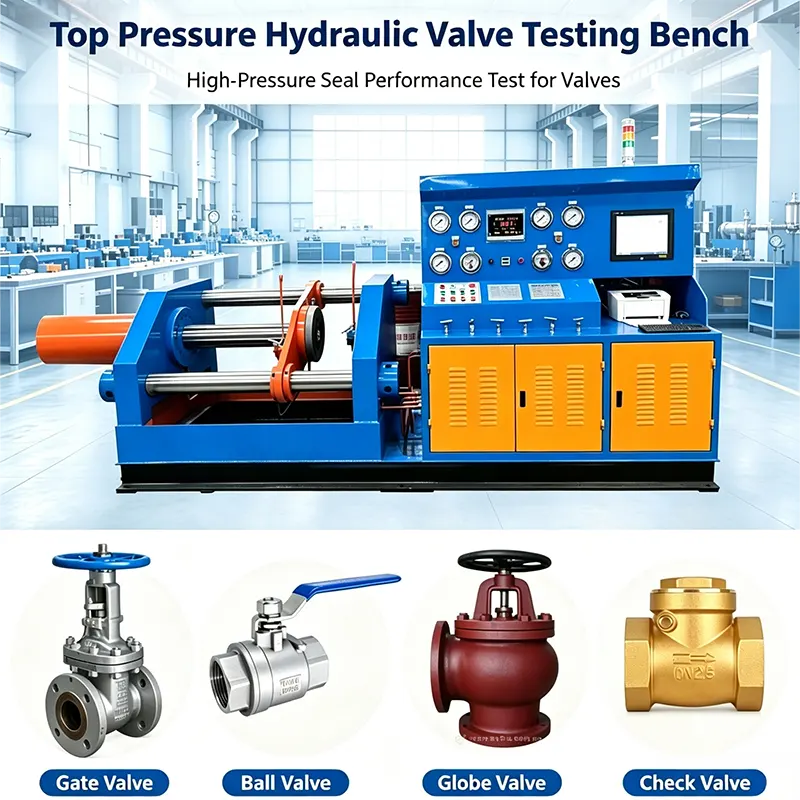

1.El banco de pruebas de válvula de sujeción axial de cilindro hidráulico horizontal DN80-300 es adecuado para conexiones finales bridadas, soldadas y roscadas, incluidas válvulas de compuerta, globo, retención, bola, tapón y otras válvulas industriales.

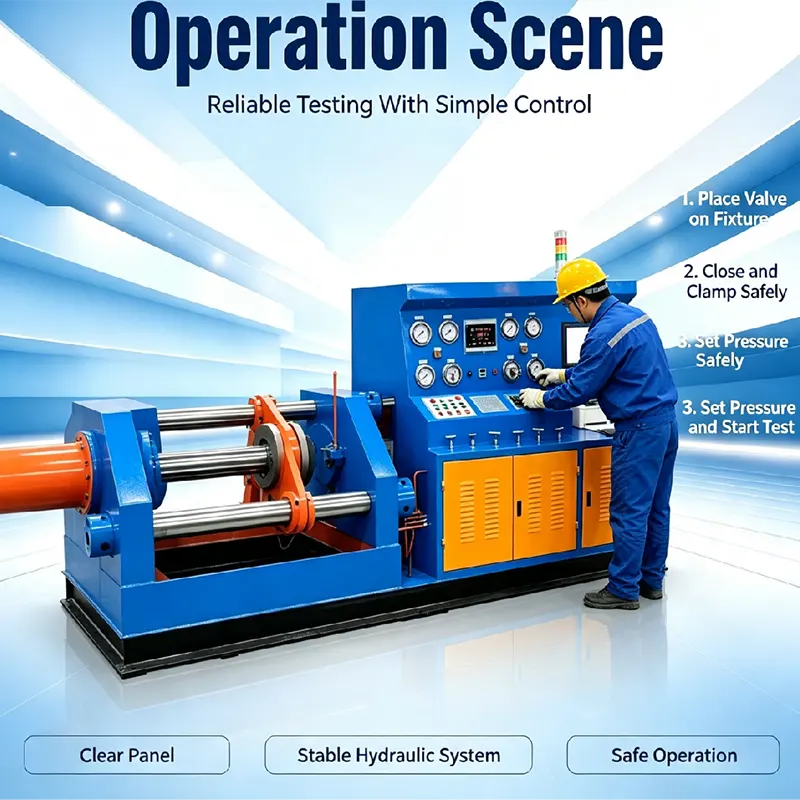

2.Método de sujeción: el cilindro hidráulico principal impulsa directamente la placa de sellado contra la cara del extremo de la válvula, logrando un sellado del extremo axial con una fuerza externa mínima sobre el cuerpo de la válvula.

3.Sellado entre la válvula y la placa de sellado: sellado del extremo con junta tórica o junta plana, lo que permite una inspección visual directa de los puntos de fuga.

4.El banco de pruebas de válvula de sujeción axial de cilindro hidráulico horizontal de alta resistencia admite agua para pruebas de sellado hidrostáticas y de alta presión, y gas a baja presión (aire o nitrógeno) para pruebas de estanqueidad neumáticas.

5. Elementos de prueba completados: prueba de carcasa hidrostática de 1,5 × PN, prueba de sellado de agua de alta presión de 1,1 × PN y prueba de estanqueidad neumática de baja presión.

6.Rango de diámetro de prueba: DN80 a DN300 (3″ a 12″), con ajuste de carrera flexible para diferentes longitudes de cuerpo de válvula.

7.Sistema hidráulico: diseño integrado que combina sistemas mecánicos, hidráulicos, eléctricos y de circulación de medios.

8.Estructura de cama reforzada: el marco resistente garantiza estabilidad y precisión a largo plazo en condiciones de alta presión.

9.Control de presión digital inteligente: pantalla digital y sistema eléctrico de retención de presión para un mantenimiento de presión preciso y estable.

10.Múltiples dispositivos de protección hidráulicos autoblocantes: el bloqueo de presión evita que el cilindro se afloje cuando la cavidad de prueba está presurizada.

11.Ventaja principal: fuerza de sujeción axial extragrande de hasta 130 toneladas, ideal para válvulas de alta presión de servicio pesado en aplicaciones petroquímicas, de energía y de petróleo y gas.

Características y aplicaciones del producto

Características

Cilindro principal de alta resistencia y bancada reforzada: fuerza de sujeción extragrande.

Sujeción axial horizontal: fuerza uniforme, sin distorsión lateral.

Control de presión digital inteligente: seguimiento y control precisos.

Múltiples protecciones hidráulicas autoblocantes – funcionamiento seguro.

Ajuste de carrera flexible para diferentes longitudes de válvula.

Admite medios de agua y gas: pruebas versátiles.

Manómetros de alta precisión y sistema de retención eléctrico.

Adquisición de datos opcional con visualización de curvas e impresión de informes.

Ideal para inspecciones repetitivas y prolongadas de válvulas de alta presión.

Aplicaciones

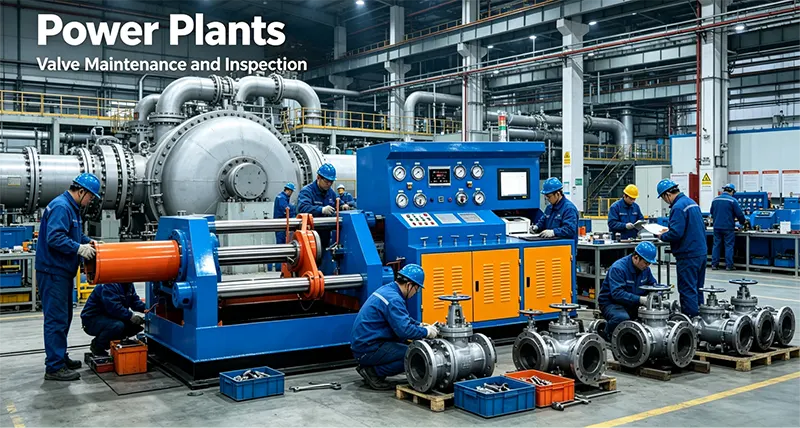

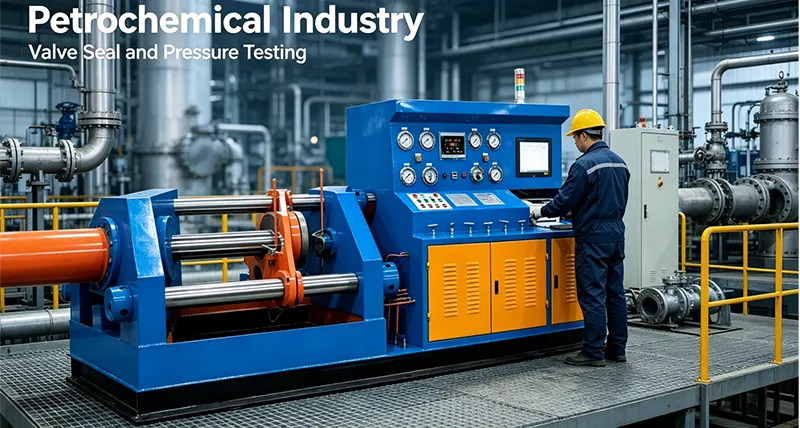

Pruebas de aceptación en fábrica (FAT), industria petroquímica, plantas de energía: mantenimiento e inspección de válvulas, petróleo y gas: control de calidad de válvulas de servicio pesado, talleres MRO, minería y metalurgia, grandes industrias. Agencias de pruebas y reparación de terceros.

Tabla de datos técnicos

 Preguntas frecuentes: puntos breves

1. ¿Es usted una empresa comercial o un fabricante?

Somos el fabricante de maquinaria de válvulas Wenzhou Yufeng, una fábrica directa con certificaciones ISO 9001 y CE.

2. ¿Cuál es su MOQ?

Sólo 1 juego. Se aceptan pedidos de prueba pequeños y adquisiciones al por mayor.

3. ¿Qué estándares de prueba se cumplen?

GB/T 13927, API 598, API 6D, etc.

4. ¿Cuál es la fuerza máxima de sujeción?

Hasta 360 toneladas, adecuado para válvulas de alta presión de servicio pesado.

5. ¿Cuál es la presión máxima de prueba?

Para DN80–DN300 (3″–12″); para diámetros mayores, varía.

6. ¿Qué características de seguridad están incluidas?

Múltiples dispositivos hidráulicos de autobloqueo con bloqueo de presión: el cilindro de sujeción no se puede soltar mientras la cavidad de la válvula esté presurizada.

7. ¿Admiten la personalización OEM/ODM?

Sí. Podemos personalizar el rango de diámetro, la carrera, la presión, la fuerza de sujeción y los sistemas de control.

8. ¿Cuál es el plazo de entrega estándar?

21 a 30 días para modelos estándar; 30 a 35 días para versiones personalizadas.

9. ¿Qué información necesita para una cotización?

Tipo de válvula, diámetro, presión nominal, tipo de conexión y volumen de producción.
