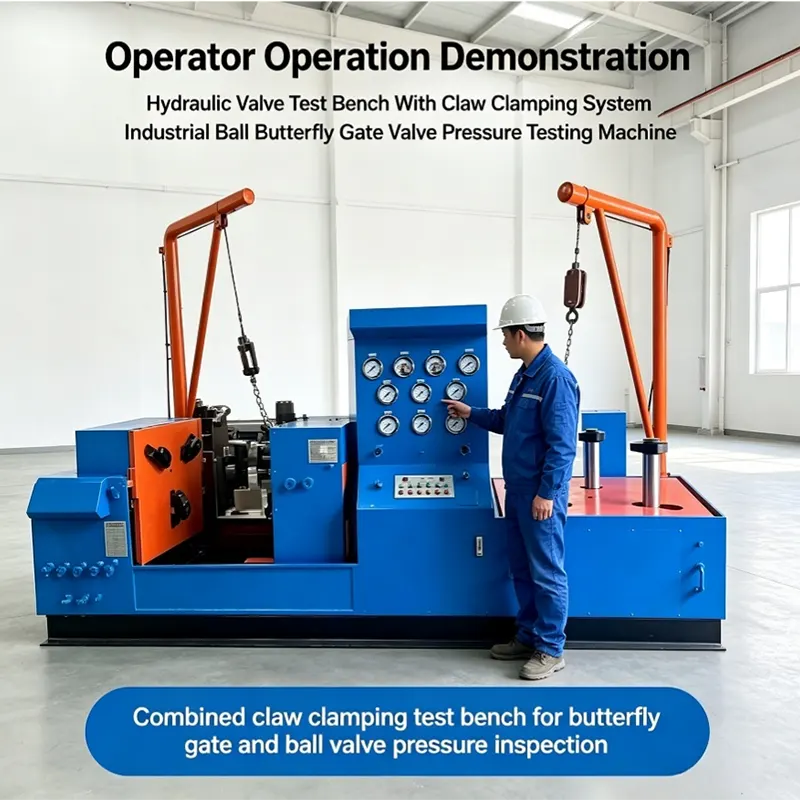

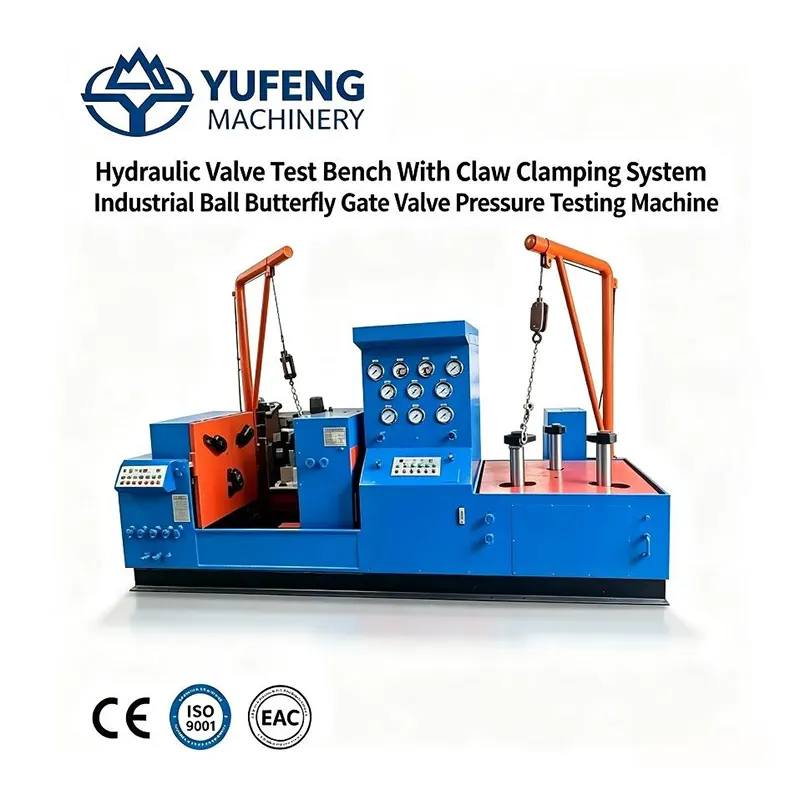

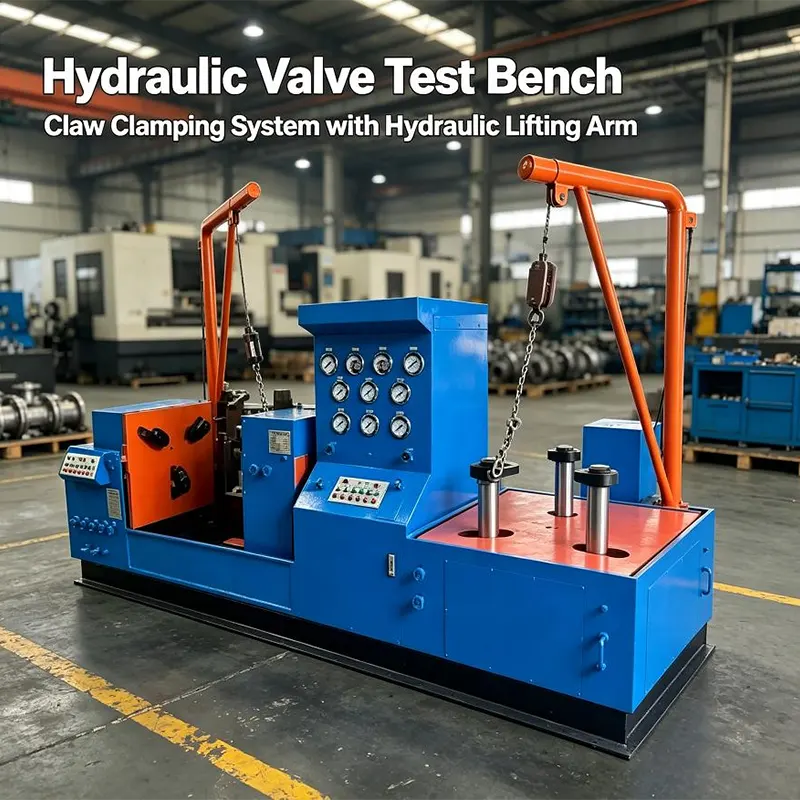

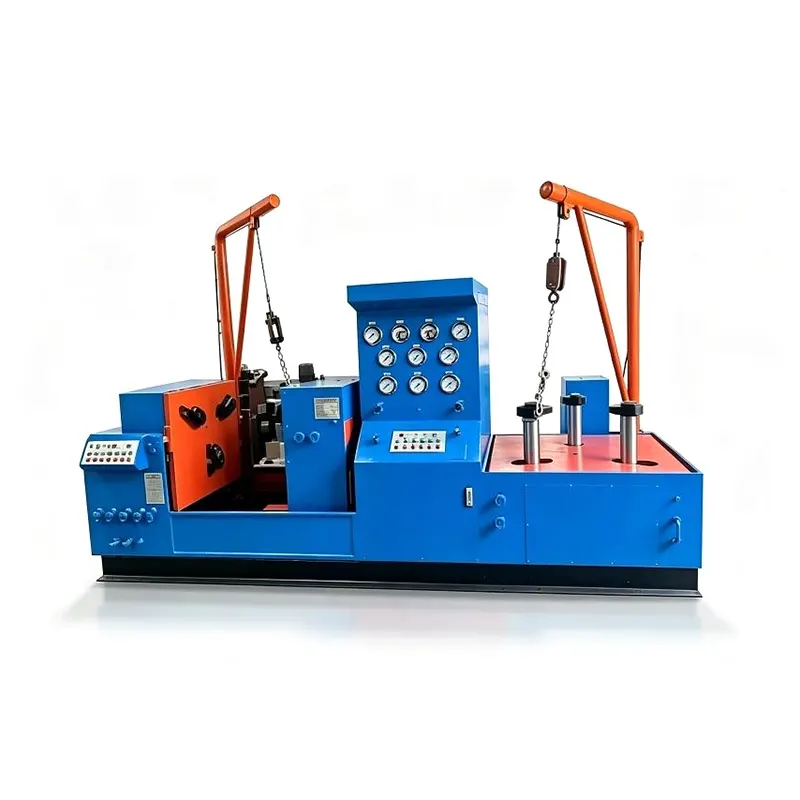

Banco de pruebas hidráulico combinado de la válvula de mariposa con el marco de elevación hidráulico

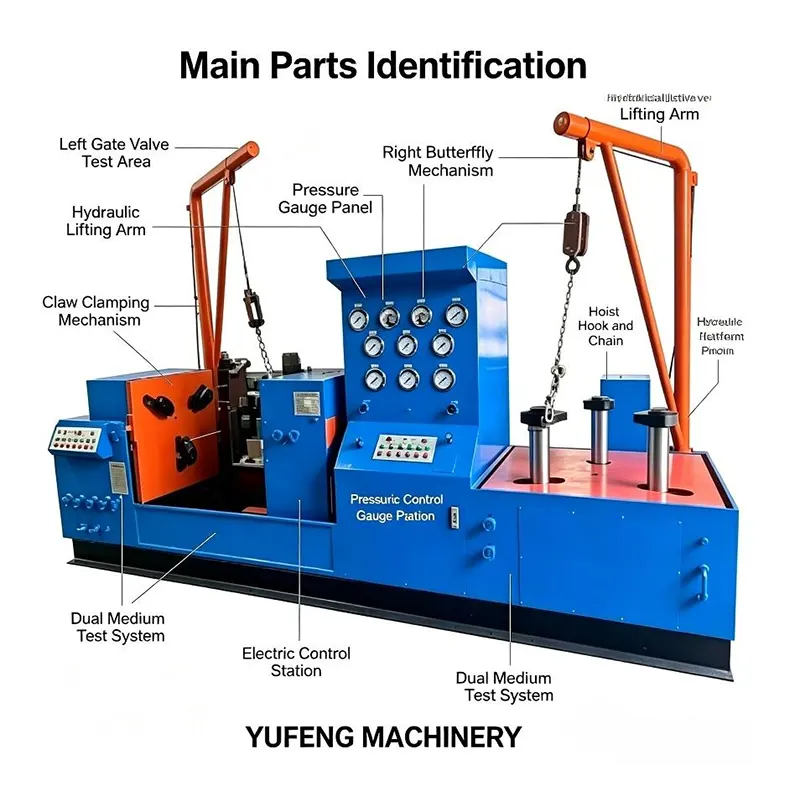

La estación izquierda de este banco de pruebas hidráulicas de válvulas de mariposa combinadas con marco de elevación hidráulica está diseñada para válvulas de compuerta con brida, válvulas de globo y otras válvulas con brida de paso directo; la estación correcta es exclusivamente para válvulas de mariposa tipo wafer y válvulas de mariposa con bridas. Equipado con dos juegos de mecanismos de elevación hidráulicos integrados, resuelve completamente las dificultades de manipulación, elevación y centrado que requieren mucha mano de obra de las válvulas de mariposa pesadas de gran diámetro. La estructura de sujeción de mordaza hidráulica circundante bloquea con precisión las bridas de la válvula de manera uniforme, lo que puede completar la prueba de resistencia hidrostática de la carcasa y la inspección de fugas de retención de presión de estanqueidad bidireccional del asiento.

Toda la máquina cumple estrictamente con los estándares internacionales de prueba de válvulas GB/T13927-2022 y API 598, admite medios de prueba duales agua-aire y función automática de retención de presión constante. El marco soldado en general es resistente y rígido; La fuerza de sujeción se distribuye uniformemente en la brida de la válvula para reducir eficazmente la deformación del cuerpo de la válvula de mariposa causada por la tensión excéntrica. Combinado con un sistema de control y medición de presión de alta precisión, equilibra la carga/descarga conveniente de la válvula y el rendimiento preciso de las pruebas de presión, perfectamente adecuado para procedimientos de inspección de calidad masiva de válvulas de mariposa bridadas y tipo oblea de gran diámetro en empresas de fabricación de válvulas. Podemos proporcionar transformación de certificación de seguridad CE, panel táctil multilingüe y adaptación de voltaje de exportación de 415 V para clientes extranjeros. Póngase en contacto con nuestro equipo técnico para obtener una lista completa de parámetros y una cotización de pedidos al por mayor a largo plazo dentro de las 24 horas hábiles.

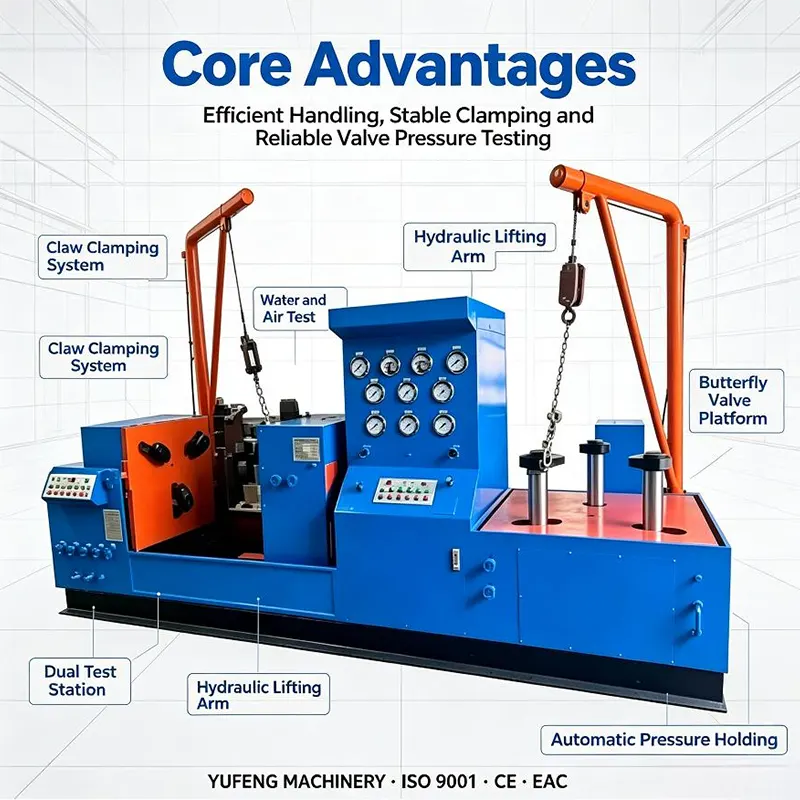

Siete ventajas diferenciadas principales

1. Diseño integrado combinado de estación dual, dos tipos de válvulas probadas simultáneamente La ventaja principal del diseño del banco de pruebas hidráulicas de válvulas de mariposa combinadas con marco de elevación hidráulica: estaciones de pruebas independientes izquierda y derecha con estructuras de sujeción diferenciadas, una máquina realiza la detección de válvulas de brida directa y varias válvulas de mariposa al mismo tiempo, lo que mejora en gran medida la eficiencia de la inspección del taller y reduce la ocupación del piso del equipo y los costos de adquisición.

2. Mecanismo de elevación de brazo de elevación hidráulico doble incorporado. Dos juegos de grúas voladizas hidráulicas eléctricas están configurados en ambos lados, que pueden levantar válvulas de mariposa pesadas de gran calibre sin esfuerzo, realizar una alineación de centrado lento sin levantamiento pesado manual, eliminar los riesgos de caída de seguridad durante el manejo de la pieza de trabajo y reducir en gran medida la intensidad de trabajo de los operadores.

3.Sistema de sujeción de fuerza uniforme de mandíbula hidráulica circundante Las abrazaderas de mandíbula circundantes envuelven la brida de la válvula circunferencialmente, la fuerza axial se equilibra sin deflexión unilateral; En comparación con el modo de elevación final tradicional, evita la deformación del disco de la válvula de mariposa y el daño de la superficie de sellado bajo alta presión prolongada, lo que garantiza datos de detección verdaderos.

4. Circulación independiente media dual de agua y aire y mantenimiento automático de la presión. Se disponen tuberías de refuerzo de agua hidráulicas separadas y tuberías de aire neumáticas, conmutables libremente para pruebas de resistencia de la carcasa y pruebas de estanqueidad; El sistema de control de presión constante PLC compensa automáticamente la pérdida de presión durante el período de mantenimiento, la fluctuación de presión ≤±1%, cumple completamente con los requisitos de mantenimiento de presión de múltiples etapas de API 598.

5. Marco de base soldado antideformación integral reforzado Marco de cama soldado de una sola pieza con placa de acero ultragruesa, sometido a tratamiento de alivio de tensión, operación continua de carga pesada a largo plazo sin flexión o vibración del marco, punto de referencia de sujeción estable para válvulas pesadas de gran tamaño.

6. Protección de bloqueo de seguridad mecánica y sobrepresión multicapa Equipado con alivio de sobrepresión de sujeción hidráulica, corte por exceso de presión de prueba, protección contra sobrecarga de elevación y bloqueo de seguridad cuádruple de apagado de emergencia, corta automáticamente toda la salida de energía en condiciones anormales, conforme a las especificaciones de seguridad de maquinaria pesada industrial CE de la UE.

7.Interfaz de expansión de actualización inteligente digital reservada El gabinete eléctrico de control principal reserva el puerto de comunicación industrial, los clientes pueden actualizar posteriormente el programa de prueba automática de la pantalla táctil, el almacenamiento de la curva de presión, la exportación del informe de inspección electrónica y las funciones de acoplamiento del sistema MES para realizar una trazabilidad digital completa de los registros de inspección de lotes.

Tabla completa de parámetros técnicos

Siete escenarios de aplicación objetivo

1.Fábricas de fabricación de válvulas grandes y medianas: inspección de entrega por lotes fuera de línea de válvulas de mariposa, válvulas de compuerta y válvulas de globo de gran diámetro.

2.Fabricantes de proyectos municipales de tratamiento de aguas residuales y desvío de agua: Inspección de presión de válvulas de mariposa de gran diámetro de tuberías para proyectos nacionales de conservación de agua.

3.Base de equipos de ductos petroquímicos y de gas natural: Revisión del desempeño de las válvulas de mariposa reguladoras del ducto principal.

4.Taller Auxiliar de Central Térmica: Prueba periódica de estanqueidad de válvulas de mariposa grandes de tuberías de agua en circulación.

5. Estación de servicio profesional de mantenimiento de válvulas grandes: Reacondicionamiento posterior a la inspección de válvulas de mariposa pesadas antiguas recicladas.

6.Fábrica EPC de ensamblaje de válvulas grandes en el extranjero: equipo de prueba de válvulas pesadas multiusos de doble estación con documentos completos de certificación de exportación CE.

7.Laboratorio de I+D de estructuras de sellado de válvulas: prueba de presión de fatiga de contraste para nuevos prototipos de sellado de válvulas de mariposa bajo diferentes grados de presión.

Sistema de servicio integrado global de preventa, venta y posventa

Soporte técnico personalizado preventa

Los ingenieros profesionales de procesos de prueba de válvulas realizan comunicaciones técnicas individuales, confirman los tipos de válvulas, el rango de calibre, la presión máxima de prueba, el resultado de la inspección diaria y la distribución del espacio del taller; proporcione dibujos de diseño de equipos y servicio gratuito de verificación de pruebas de presión de muestras, emita una solución de prueba completa y específica y una cotización formal dentro de las 24 horas hábiles.

Servicio de envío de producción y exportación en ventas

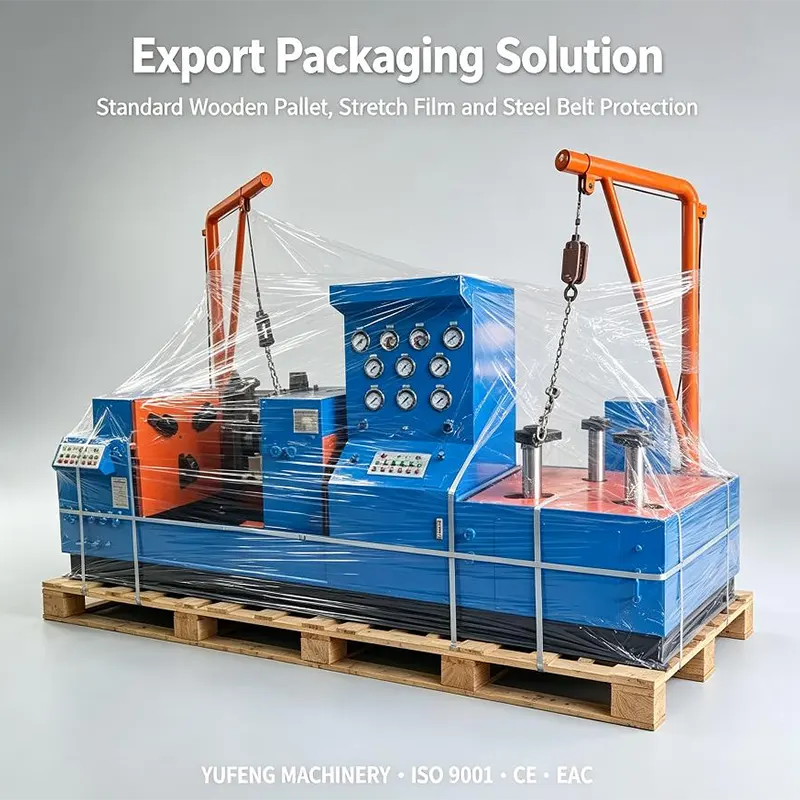

Progreso completo de la producción seguido por video en tiempo real; Prueba de ciclo de presión continua a carga completa completada antes de la entrega con registros de prueba originales archivados. La versión de exportación adopta un marco de madera maciza extragruesa + cinturón de acero, embalaje reforzado a prueba de golpes y humedad; Junto con la máquina se entregan un esquema hidráulico, un diagrama de cableado eléctrico, un manual de operación multilingüe y un juego completo de documentos de certificación de despacho de aduanas.

Servicio de garantía de calidad global posventa

Los cilindros de sujeción hidráulicos, los mecanismos de brazo de elevación, los transmisores de presión y los componentes centrales del PLC disfrutan de una garantía global de 24 meses; Reemplazo gratuito de piezas de repuesto dañadas no artificiales dentro del período de garantía. Proporcionamos depuración remota de parámetros de PLC en línea, tutoriales en video de operación completa, coordinamos agentes locales en el extranjero para la instalación, puesta en servicio y mantenimiento en el sitio; Suministro de por vida de repuestos hidráulicos generales y consulta técnica gratuita sobre pruebas de presión de válvulas a largo plazo.

Preguntas frecuentes y orientación oficial de compra

Preguntas frecuentes

P1: ¿Puede este banco probar válvulas rectas de brida y todos los tipos de válvulas de mariposa al mismo tiempo?

R1: Sí, las estaciones de trabajo duales independientes con estructuras de sujeción exclusivas respectivamente pueden realizar diferentes tareas de prueba de válvulas simultáneamente, lo que mejora en gran medida la eficiencia de producción.

P2: ¿La sujeción de la mordaza circundante deformará las bridas delgadas de las válvulas de mariposa?

A2: La sujeción por tensión uniforme circunferencial evita la presión concentrada local, la fuerza de sujeción se puede ajustar de forma continua según el espesor de la pared de la válvula, evitando eficazmente la deformación de la brida y el cuerpo de la válvula.

P3: ¿Se puede actualizar más adelante el registro automático de la curva de presión y la función de exportación de informes?

R3: El sistema de control reserva un puerto de expansión digital en fábrica, la pantalla táctil, el almacenamiento de curvas y las funciones de exportación de informes electrónicos se pueden actualizar en cualquier momento.

P4: ¿Está disponible la certificación CE para el comercio de exportación en el extranjero?

R4: Podemos completar la transformación completa de seguridad de maquinaria pesada CE, configurar un panel en varios idiomas y un voltaje de exportación de 415 V, proporcionar documentos completos de certificación CE para el despacho de aduanas y la auditoría de aceptación de proyectos en el extranjero.

P5: ¿Cuál es el ciclo de entrega de producción estándar?

A5: Ciclo de entrega del modelo estándar: 35 días hábiles; Ciclo de entrega personalizado de versión mejorada de alta presión y calibre ultragrande: 40 días hábiles.

Orientación de compra

Envíe información detallada que incluya los tipos de válvulas aplicables, el alcance del calibre, la presión máxima de prueba, la cantidad de inspección diaria y los requisitos de certificación de exportación a nuestro equipo de ingeniería. Formularemos una solución integrada de prueba de presión de válvulas combinadas de doble estación y una cotización de adquisición a granel preferencial en un plazo de 24 horas, respaldando pedidos marco de cooperación anuales para fabricantes de válvulas y proyectos de apoyo EPC de tuberías globales de conservación de energía y agua.
