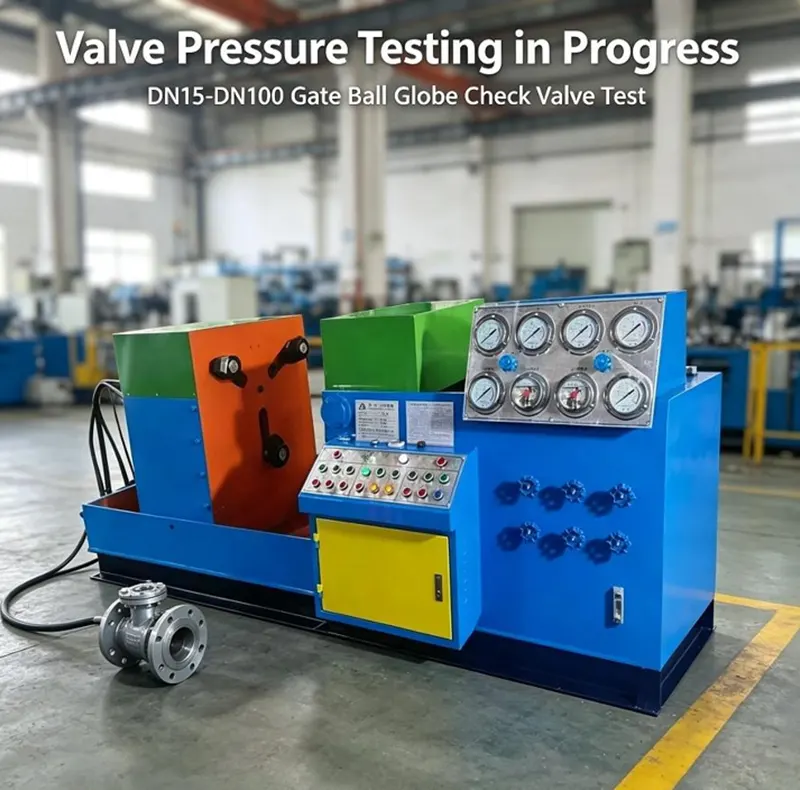

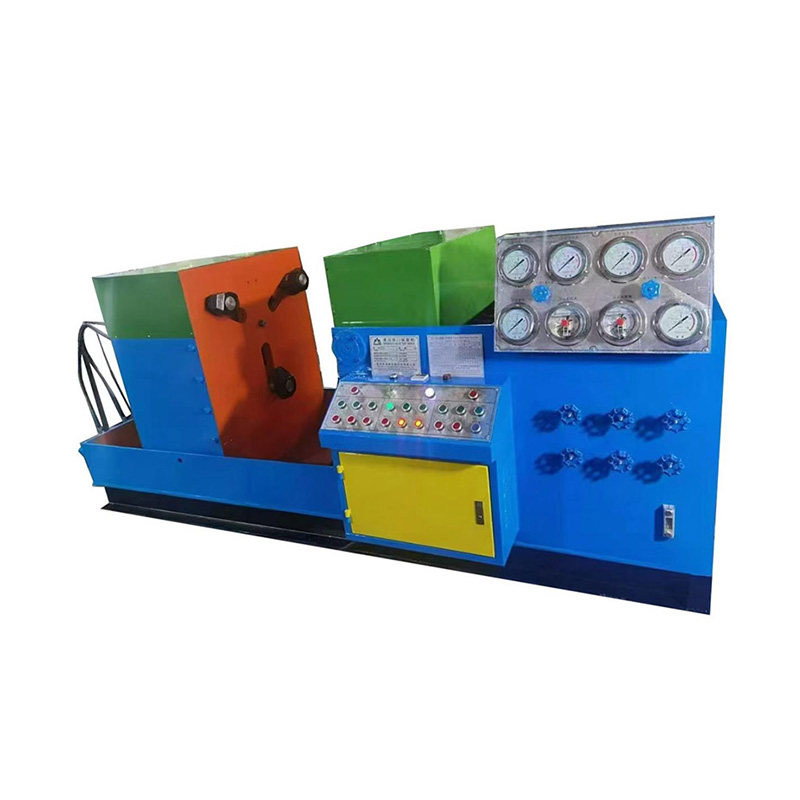

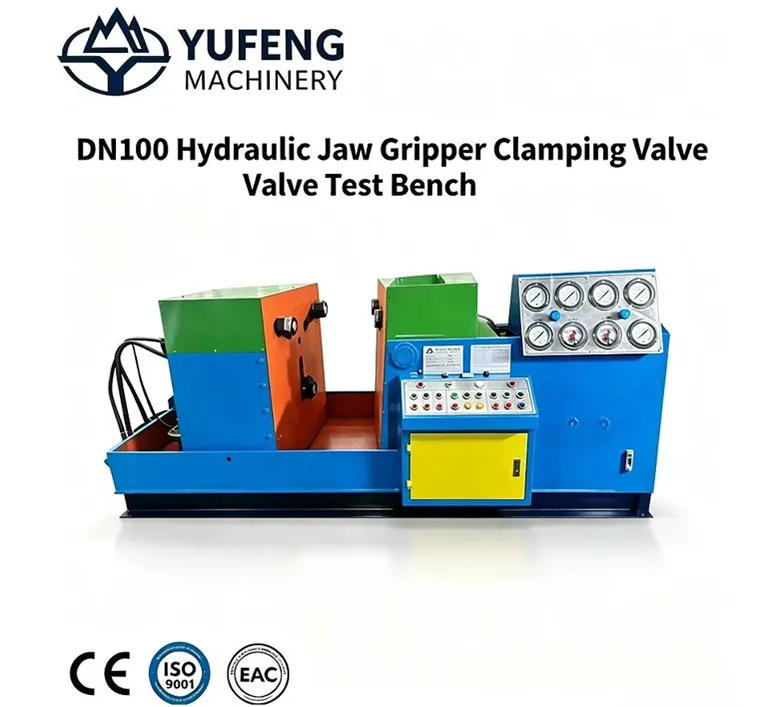

Banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica DN100

Este banco de pruebas de válvulas de sujeción con pinza de mordaza hidráulica DN100 adopta un diseño de sujeción rápida de mordaza horizontal, eliminando el lento desmontaje de los bancos de pruebas verticales tradicionales, logrando una carga y descarga rápida de válvulas bridadas de paso directo en 30 segundos, lo que aumenta en gran medida el rendimiento de inspección diaria para talleres de válvulas pequeñas y medianas. Equipado con 8 grupos de manómetros de precisión independientes y válvulas reguladoras de presión independientes multicanal, puede realizar simultáneamente pruebas hidrostáticas de resistencia de la carcasa y pruebas de fugas de estanqueidad del asiento bidireccional, admitiendo funciones de retención de presión segmentada de presión alta, media y baja y compensación automática de presión.

El tanque de agua de circulación cerrado incorporado realiza el reciclaje del medio de prueba, reduce el desperdicio de recursos hídricos y la carga de trabajo de limpieza del taller; Un panel de control de botones PLC centralizado integra toda la lógica de operación de prueba, con alivio de presión de sobrecarga, mantenimiento de presión de falla de energía y protección triple de interbloqueo de seguridad de parada de emergencia para evitar daños por mal funcionamiento de válvulas y equipos. El diseño compacto general ahorra espacio en la fábrica, especialmente personalizado para válvulas de bola con bridas DN15 ~ DN100, válvulas de compuerta, válvulas de globo y válvulas de retención, que combinan ampliamente con talleres de fabricación de válvulas a pequeña escala, estaciones de mantenimiento petroquímico, salas de inspección de ingeniería de drenaje y suministro de agua municipal y puestos de prueba de válvulas auxiliares de plantas de energía.

Admite grabación manual de datos de prueba fuera de línea y actualización opcional de adquisición de datos digitales con pantalla táctil, con modificación de seguridad CE de exportación y panel de operación en varios idiomas disponible para fábricas de procesamiento de válvulas en el extranjero. Realiza pruebas todo en uno de resistencia de la carcasa de la válvula, estanqueidad del sellado bidireccional aguas arriba y aguas abajo, cumple con los requisitos de prueba de certificación de instituciones de inspección de terceros y es el equipo de inspección central rentable para líneas de producción en masa de válvulas de mediana y pequeña escala. Si necesita un equipo de prueba de presión de válvula de sujeción de mandíbula horizontal estandarizado con certificación estándar completa, comuníquese con nuestro equipo técnico para recibir hojas de parámetros completas y una cotización marco formal dentro de las 24 horas hábiles.

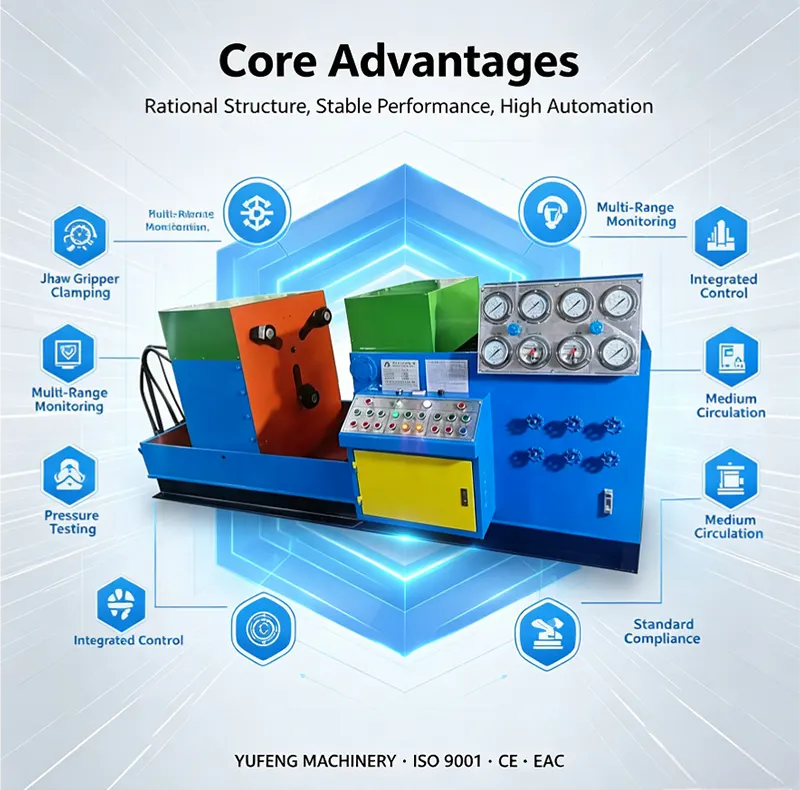

Siete ventajas competitivas fundamentales

1. Estructura ergonómica de sujeción rápida de mandíbula horizontal Modo de sujeción de pinza de mandíbula lateral horizontal, sin necesidad de levantar válvulas pesadas verticalmente; los operadores sólo empujan el cuerpo de la válvula horizontalmente hacia la estación de sujeción; la carrera de la mordaza ajustable se adapta a diferentes espesores de brida de válvulas DN15–DN100; el tiempo de sujeción de una sola válvula se reduce en un 60 % en comparación con los bancos de pruebas verticales de cuatro columnas; adecuado para la inspección continua por lotes de válvulas pequeñas y medianas; la estructura de sujeción del núcleo del banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica DN100.

2.Sistema de control separado de presión independiente multicanal: 8 manómetros de precisión combinados con válvulas reguladoras de presión independientes, controlan por separado la presión de prueba de la carcasa, la presión de prueba de sellado aguas arriba y la presión de prueba de sellado aguas abajo, logrando una retención segmentada de presión alta/media/baja sin interferencia de presión mutua, cumpliendo plenamente con las cláusulas de inspección de presión multietapa API 598; El control de presión estable es la principal ventaja de rendimiento del banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica DN100.

3. Tanque de almacenamiento de circulación media de circuito cerrado integrado Tubería de circulación y almacenamiento de agua integrada en la parte inferior, recuperación automática del agua de prueba después de cada ciclo de prueba, cero derrames medios en el taller de inspección, reduce el consumo diario de agua y el trabajo manual de limpieza del piso, se adapta al entorno de producción continua del taller de turnos largos.

4.Mecanismo de protección de seguridad industrial de triple enclavamiento Válvula de alivio de sobrecarga hidráulica incorporada, válvula de mantenimiento de presión automática de apagado y botón físico de parada de emergencia protección de seguridad de tres capas; corta automáticamente la salida de presión cuando se produce una sobrepresión, evitando daños por rotura de la válvula causados ​​por un mal funcionamiento; Cumple con las especificaciones de seguridad de maquinaria industrial CE de la UE.

5. Diseño de gabinete integrado compacto que ahorra piso. Toda la unidad de energía hidráulica, el gabinete de control eléctrico, el tanque de almacenamiento mediano y el marco de sujeción están integrados en una máquina completa, ocupando menos de 3 metros cuadrados de área de taller, combinando perfectamente con pequeñas salas de inspección independientes, estaciones de mantenimiento y talleres de producción de válvulas de lotes pequeños con espacio limitado.

6.Certificación completa de cumplimiento de estándares globales: la producción en fábrica sigue estrictamente el sistema de calidad ISO 9001, el rendimiento de la prueba cumple plenamente con los estándares de prueba de válvulas industriales GB nacionales y las especificaciones de inspección API 598 estadounidenses, y puede proporcionar informes completos de inspección de fábrica, hojas de datos de calibración y documentos de respaldo de certificación para instituciones de prueba de terceros y aceptación de proyectos EPC en el extranjero.

7.Actualización digital modular, configuración ampliable, interfaz de comunicación de datos reservados retenidos en el sistema de control, se puede actualizar posteriormente a ciclo de prueba automático de PLC con pantalla táctil, registro de curva de presión, función de exportación de informes de prueba electrónicos, realización de trazabilidad digital de datos de inspección, acoplamiento perfecto con el sistema de gestión de producción inteligente MES de fábrica.

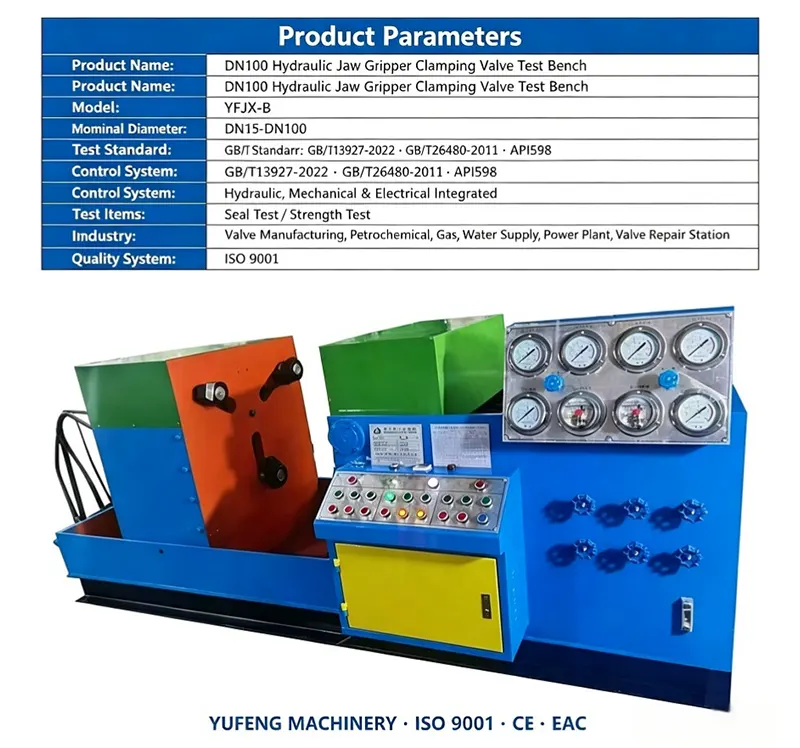

Hoja de parámetros técnicos completa

Escenarios de aplicaciones de coincidencia de objetivos

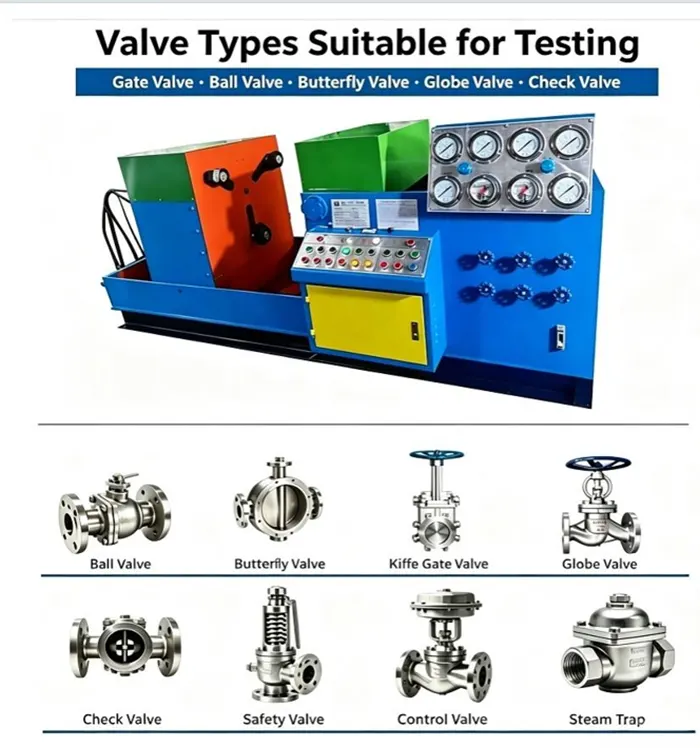

1.Fábricas de fabricación de válvulas medianas y pequeñas: inspección fuera de línea diaria del producto terminado para válvulas de bola, válvulas de compuerta y válvulas de globo DN15-DN100 producidas en masa, pruebas de rutina de rendimiento de sellado y carcasa de lote completo antes de la entrega.

2.Estaciones de mantenimiento de tuberías petroquímicas y de gas natural: reinspección de presión de revisión in situ para válvulas de tuberías recicladas, verificación regular de estanqueidad para válvulas de control auxiliares de estaciones.

3. Salas de inspección de ingeniería de drenaje y suministro de agua municipal: prueba de resistencia y sellado de válvulas de hierro fundido de baja presión para válvulas de soporte de tuberías municipales, inspección auxiliar de terceros de aceptación del proyecto.

4.Talleres Auxiliares de Plantas de Energía Térmica y Cogeneración: Válvulas de cierre auxiliares de pequeño diámetro, válvulas de retención, inspección periódica de presión para agua circulante de plantas de energía y tuberías de calefacción.

5.Laboratorios independientes de inspección de válvulas de terceros: verificación de muestra de prueba de conformidad estándar, inspección previa de prueba de tipo estándar API antes de la emisión del informe de certificación oficial.

6.Talleres EPC de procesamiento de válvulas a pequeña escala en el extranjero: equipos de prueba compactos que ahorran espacio para fábricas de ensamblaje de válvulas pequeñas en el extranjero, que admiten paneles en varios idiomas y certificación de exportación CE.

7.Laboratorios de verificación de prototipos de investigación y desarrollo de válvulas: Prueba de ciclo de presión de fatiga del prototipo de válvula de pequeño diámetro de nuevo material, prueba de comparación de rendimiento de optimización de la estructura de sellado.

Sistema global de servicio de preventa, venta y posventa

Soporte Técnico Preventa

Los ingenieros profesionales de procesos de inspección de válvulas realizan comunicaciones individuales, confirman el diámetro nominal de la válvula, la clase de presión, los estándares de inspección requeridos (API/GB) y el volumen de inspección diario, proporcionan planos de diseño de la máquina, diseño de parámetros del dispositivo de sujeción y servicio gratuito de verificación de pruebas de muestras, emiten un esquema de prueba rentable específico y una cotización formal dentro de las 24 horas.

Servicio de producción y envío en ventas

Seguimiento en video de todo el proceso del progreso de la producción, prueba de carga del ciclo de presión completa antes de la entrega en fábrica con informe de registro de prueba original; Los modelos de exportación adoptan un embalaje de madera contrachapada espesa a prueba de golpes y humedad, un esquema hidráulico completo, un diagrama de cableado eléctrico, un manual de operación multilingüe y un conjunto de documentos de despacho de aduanas entregados junto con la mercancía.

Garantía Técnica Global Postventa

Garantía global de 24 meses para cilindros de sujeción de mordazas hidráulicas, sensores de presión y piezas del núcleo eléctrico de control PLC; suministro gratuito de piezas de repuesto dañadas no humanas dentro del período de garantía; proporciona depuración remota de parámetros de PLC en línea, tutorial en video sobre la operación de prueba de presión, servicio de coordinación de mantenimiento en el sitio de agentes extranjeros; Suministro de por vida de repuestos hidráulicos generales y consulta técnica gratuita sobre el proceso de prueba de válvulas.

Preguntas frecuentes y orientación oficial de compra

P1: ¿Puede este banco completar la prueba de estanqueidad de sellado bidireccional requerida por el estándar API 598?

R1: Sí, se reservan tres canales de control de presión independientes, que controlan por separado la presión de la carcasa y la presión de prueba de sellado aguas arriba y aguas abajo, cumpliendo plenamente con todas las cláusulas de retención de presión de múltiples etapas del estándar API 598.

P2: ¿La sujeción de mordaza horizontal es adecuada para válvulas de acero de aleación pesada?

R2: La mordaza hidráulica proporciona una fuerza de sujeción constante y estable, una carrera de mordaza ajustable y puede sujetar firmemente válvulas con bridas de acero aleado, acero inoxidable y hierro fundido dentro de DN15-DN100 sin que la brida se deslice durante las pruebas de alta presión.

P3: ¿Puedo actualizar el sistema de prueba automático digital después de la compra?

R3: El equipo reserva una interfaz de expansión de datos en la fábrica, se puede actualizar con un ciclo de prueba automático PLC con pantalla táctil, registro de curva de presión y función de exportación de informes electrónicos en cualquier momento en su uso posterior.

P4: ¿La máquina admite la modificación de la certificación CE para exportaciones al extranjero?

R4: Podemos llevar a cabo una transformación completa del estándar de seguridad CE, configurar un panel de pantalla táctil multilingüe y un voltaje de exportación de 415 V de acuerdo con la demanda del mercado extranjero del cliente, proporcionar un conjunto completo de documentos de certificación CE para el despacho de aduanas y la aceptación del proyecto.

P5: ¿Cuál es el ciclo estándar de producción y entrega?

A5: Banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica estándar DN100, ciclo de entrega de 30 días hábiles; Versión personalizada de alta presión y ciclo de entrega del modelo de actualización digital de 35 a 40 días hábiles.
