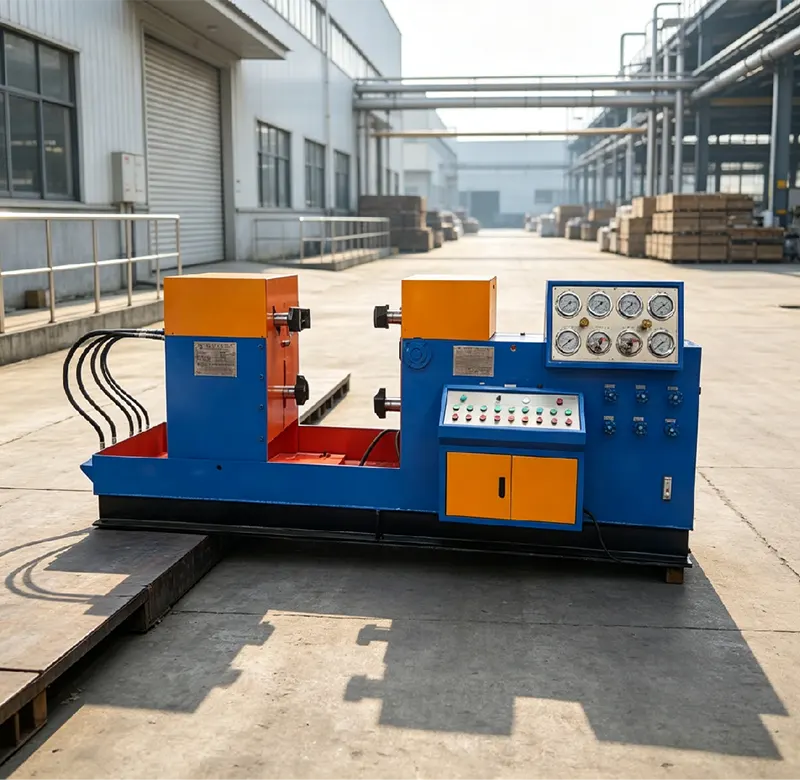

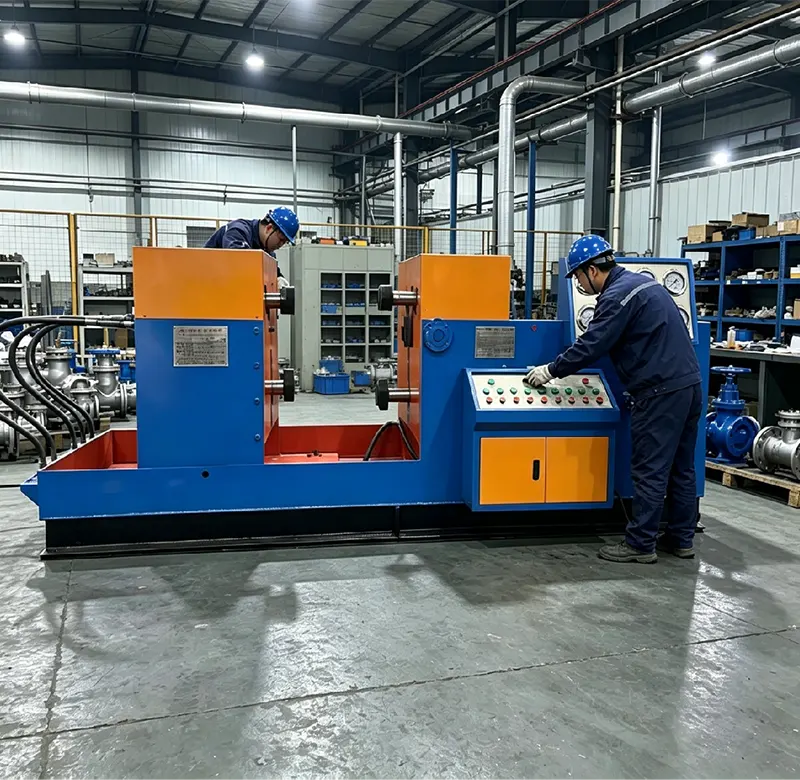

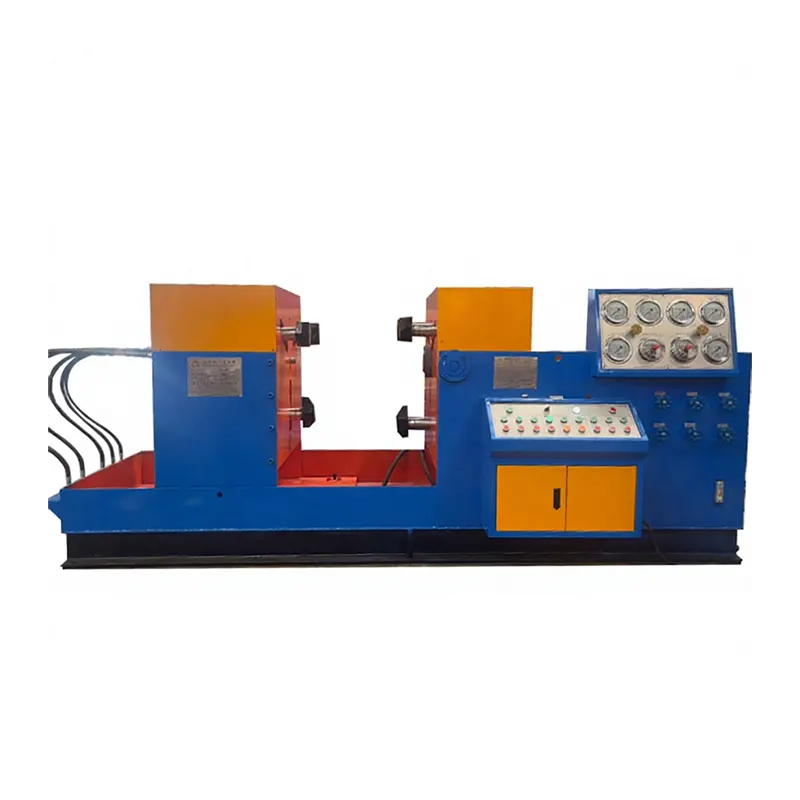

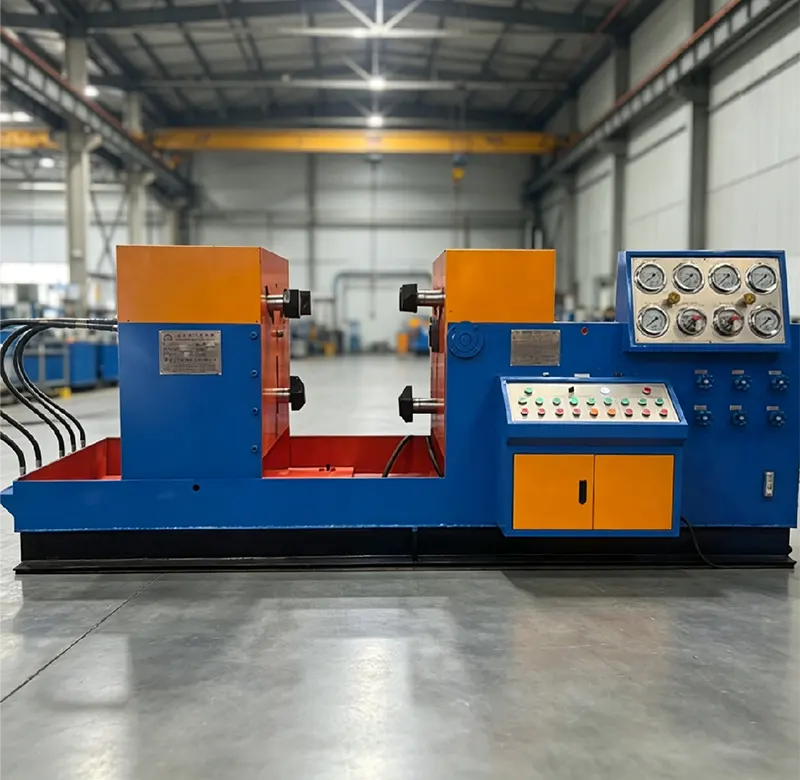

Banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica de alta resistencia DN800

La pinza de mandíbula hidráulica sujeta la brida hacia atrás sin fuerza externa sobre el cuerpo de la válvula.

Admite medios de agua a alta presión y gas a baja presión.

Mesa de trabajo derecha con inclinación de 90 grados para facilitar la inspección de fugas.

Tanque de circulación incorporado con filtro para conservación de agua.

Cumple con los estándares GB/T 13927 y API 598.

Ideal para fabricantes de válvulas, petróleo y gas, plantas de energía e industria pesada.

Descripción detallada del producto Breves puntos

1 El banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica de servicio extra pesado DN800 es adecuado para válvulas de compuerta con bridas, globo, retención, bola y tapón de DN400 a DN800.

2 La pinza de mandíbula hidráulica sujeta la parte posterior de la brida de la válvula sin fuerza externa en el cuerpo de la válvula, lo que garantiza resultados de prueba precisos.

3 El sellado de junta tórica en la cara final entre la válvula y la placa ciega permite una inspección visual directa de fugas.

4 El banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica de servicio extra pesado DN800 admite agua para pruebas hidrostáticas y aire o nitrógeno a baja presión para pruebas neumáticas.

5 Los elementos de prueba incluyen prueba de resistencia de la carcasa 1,5 veces PN, prueba de sellado de agua de alta presión 1,1 veces PN y prueba de estanqueidad neumática de baja presión.

6 La mesa de trabajo derecha se inclina 90 grados para facilitar la instalación de la válvula y la observación de fugas, mientras que la mesa de trabajo izquierda se mueve horizontalmente para adaptarse a diferentes longitudes de válvula.

7 Bastidor de alta resistencia con sistema de sujeción de 4 cilindros que ofrece una fuerza de sujeción de más de 200 toneladas.

8 El tanque de circulación incorporado mantiene el agua de prueba limpia y reutilizable.

9 La protección autoblocante evita que el cilindro se afloje cuando la cavidad de prueba está presurizada.

10 Pantalla táctil PLC opcional con función de adquisición de datos e impresión disponible.

Características y aplicaciones del producto

Características

Marco reforzado extra resistente que maneja válvulas pesadas de gran tamaño

La pinza de mandíbula hidráulica de 4 cilindros ofrece una fuerza de sujeción de más de 200 toneladas

La mesa de trabajo derecha con inclinación de 90 grados permite una fácil inspección de fugas

Protección autoblocante con bloqueo de presión para mayor seguridad.

El tanque de agua de circulación ahorra agua y protege el medio ambiente.

Cumple con los estándares GB/T 13927 y API 598

Pantalla táctil PLC opcional con función de adquisición de datos e impresión

Aplicaciones

Líneas de producción de válvulas para inspección de calidad final.

Refinerías de petróleo y gas para pruebas de válvulas de alta presión

Centrales eléctricas para mantenimiento y revisión.

Plantas químicas y petroquímicas para control de calidad de entrada.

Industria pesada y minería para pruebas de válvulas de gran diámetro

Centros de reparación y revisión de válvulas para servicios MRO

Laboratorios de pruebas de terceros para pruebas de certificación.

Tabla de datos técnicos

Preguntas frecuentes sobre el sitio independiente de Google

1 ¿Cuál es el tamaño máximo de válvula que puede manejar este banco de pruebas?

Esta máquina maneja válvulas de compuerta, globo, retención, bola y tapón con bridas desde DN400 a DN800.

2 ¿Cómo funciona la pinza de mandíbula hidráulica?

Cuatro mordazas hidráulicas sujetan la parte posterior de la brida de la válvula. Esto aplica una fuerza externa nula al cuerpo de la válvula, por lo que los resultados de las pruebas reflejan el verdadero rendimiento de la válvula sin distorsión.

3 ¿Cuál es la fuerza máxima de sujeción?

El sistema de 4 cilindros ofrece más de 200 toneladas de fuerza de sujeción, lo que garantiza pruebas estables incluso para válvulas grandes y pesadas bajo alta presión.

4 ¿Por qué es inclinable la mesa de trabajo adecuada?

La inclinación de 90 grados facilita la carga de la válvula y permite una inspección visual directa de fugas durante las pruebas neumáticas sin tener que alcanzarlas de manera incómoda.

5 ¿Qué medios de prueba admite esta máquina?

Admite agua para pruebas hidrostáticas de carcasa y sellado, y aire o nitrógeno a baja presión de 4 a 7 bar para pruebas de estanqueidad neumática.

6 ¿Qué características de seguridad están incluidas?

El sistema de protección autoblocante evita que el cilindro de sujeción se afloje mientras la cavidad de la válvula está presurizada, lo que garantiza la seguridad del operador.

7 ¿Qué estándares de prueba cumple esta máquina?

Cumple con GB/T 13927 y API 598. También se puede configurar para API 6D, MSS SP 70 y ASME B16.34.

8 ¿Cuenta con sistema de reciclaje de agua?

Sí, el tanque de circulación incorporado con filtro almacena y recicla el agua de prueba, ahorrando recursos y manteniendo el medio limpio.

9 ¿Se puede personalizar esta máquina?

Sí, ofrecemos clasificaciones de presión personalizadas, rangos de diámetro más amplios, control PLC, adquisición de datos y funciones de impresión según sus necesidades.

10 ¿Qué información necesitas para una cotización?

Proporcione el tipo de válvula, el diámetro en DN o pulgadas, la presión nominal en PN o Clase, las dimensiones de la brida y cualquier característica opcional como PLC o adquisición de datos.
