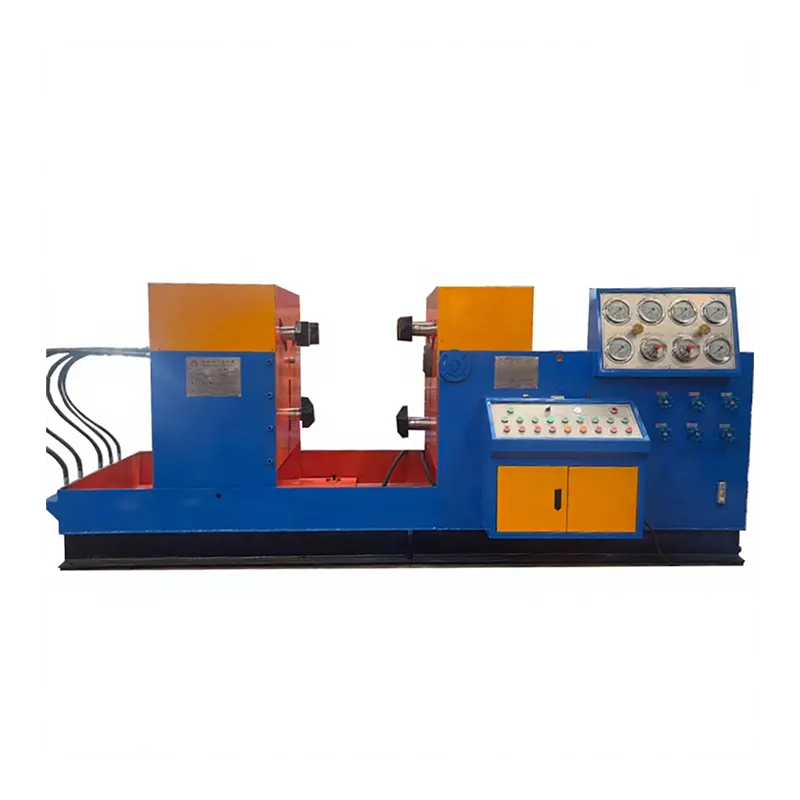

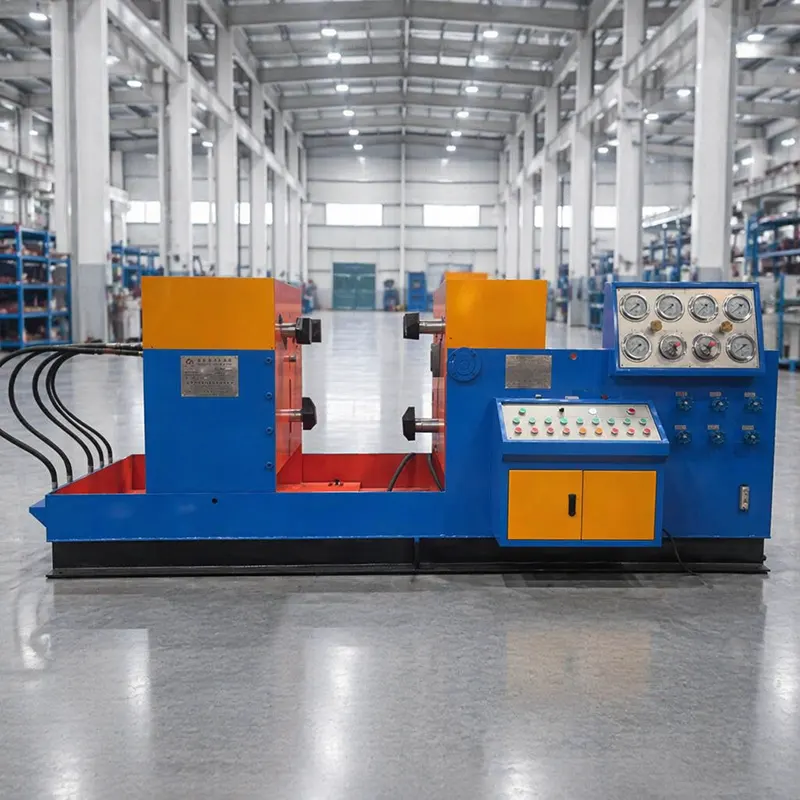

Banco de pruebas de válvula de sujeción con abrazadera de mandíbula hidráulica agrandada medio DN400

Tanque de agua de circulación incorporado para conservación del agua.

Cumple con GB/T 13927 y API 598.

Protección autoblocante y control de presión multicanal.

Ideal para fabricantes de válvulas, petróleo/gas, plantas de energía y proyectos de agua.

Descripción detallada del producto Breves puntos

El banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica de tamaño medio ampliado DN400 es adecuado para válvulas de compuerta con bridas, globo, retención, bola y tapón de DN150 a DN400.

La pinza de mandíbula hidráulica sujeta la parte posterior de la brida de la válvula, sin fuerza externa sobre el cuerpo de la válvula, lo que garantiza resultados de prueba precisos.

El sellado de junta tórica en el extremo entre la válvula y la placa ciega permite una inspección visual directa de fugas.

El banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica de tamaño medio ampliado DN400 admite agua para pruebas hidrostáticas y aire/nitrógeno a baja presión para pruebas neumáticas.

Elementos de prueba: resistencia de la carcasa de 1,5 × PN, sello de agua de alta presión de 1,1 × PN y estanqueidad neumática de baja presión.

La mesa de trabajo derecha se inclina 90° para facilitar la instalación de válvulas y la observación de fugas; La mesa de trabajo izquierda se mueve horizontalmente para adaptarse a diferentes longitudes de válvula.

El tanque de circulación incorporado con filtro mantiene el agua de prueba limpia y reutilizable.

La protección de bloqueo automático evita que el cilindro se afloje cuando se presuriza la cavidad de prueba.

Características y aplicaciones del producto

Características

Pinza de mandíbula hidráulica: sin fuerza externa en el cuerpo de la válvula

Mesa de trabajo derecha inclinable 90°: fácil inspección de fugas

Protección autoblocante + monitoreo de presión multicanal

Tanque de agua de circulación: ahorra agua y es ecológico

Cumple con los estándares GB/T 13927 y API 598

PLC opcional + adquisición de datos + función de impresión

Aplicaciones

Líneas de producción de válvulas: inspección final de control de calidad

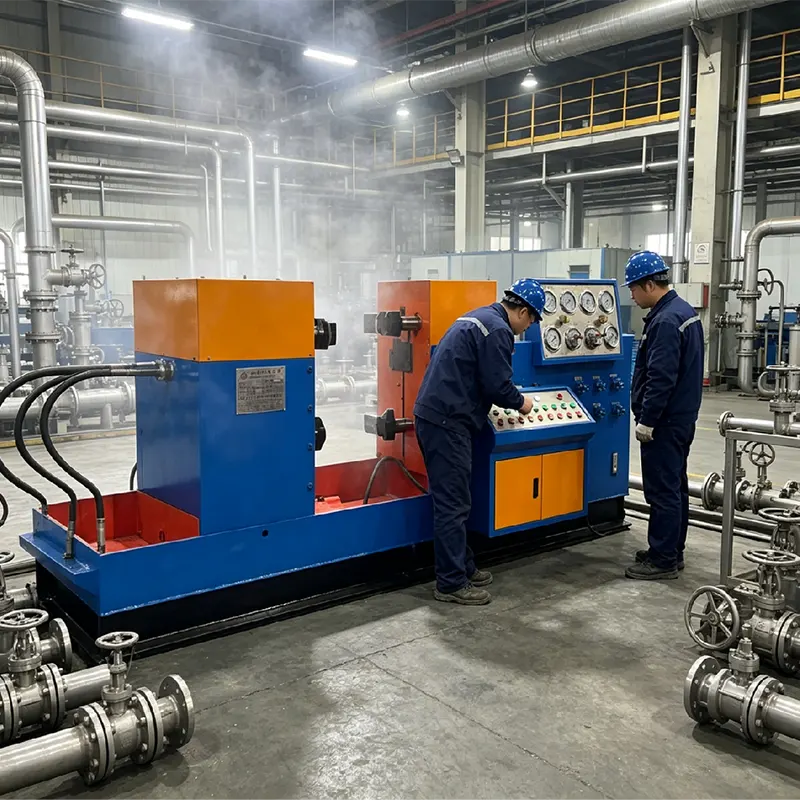

Refinerías de petróleo y gas: pruebas de presión de válvulas

Centrales eléctricas: mantenimiento y revisión

Plantas químicas: control de calidad de las válvulas entrantes

Proyectos de abastecimiento de agua y tuberías.

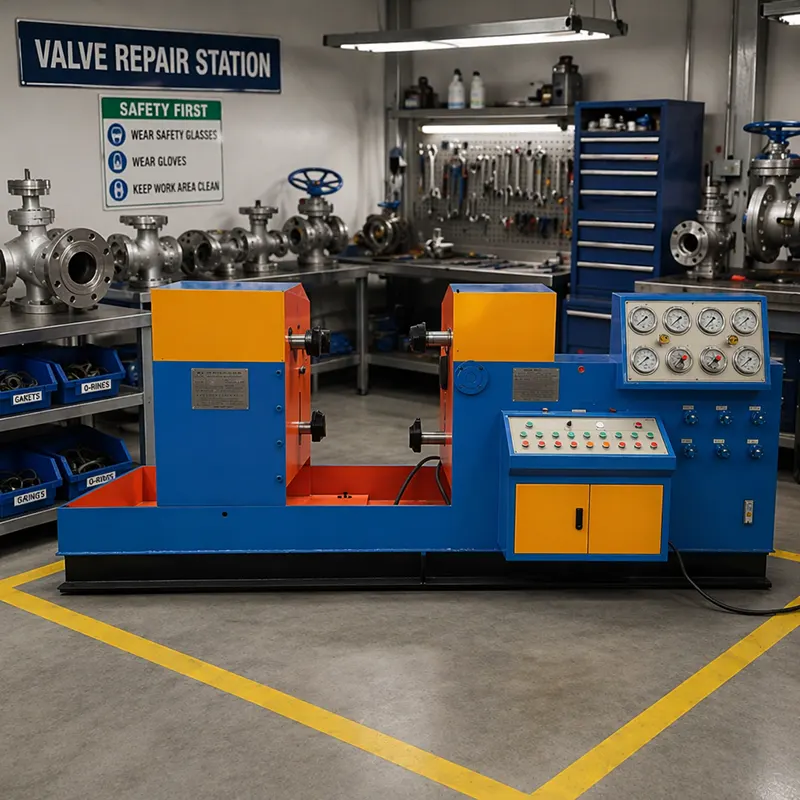

Centros de reparación y revisión de válvulas (MRO)

Laboratorios de pruebas de terceros

Tabla de datos técnicos

Preguntas frecuentes (para sitios independientes de Google)

1. ¿Qué significa "pinza de mandíbula hidráulica"?

Tres garras hidráulicas sujetan la parte posterior de la brida de la válvula. Esto aplica una fuerza externa nula al cuerpo de la válvula, por lo que los resultados de las pruebas reflejan el verdadero rendimiento de la válvula.

2. ¿Qué válvulas puede probar esta?

Válvulas bridadas de compuerta, globo, retención, bola y macho desde DN150 a DN400 (6″ a 16″).

3. ¿Por qué la mesa derecha se inclina 90°?

Para cargar fácilmente la válvula y realizar una inspección visual directa de fugas durante las pruebas neumáticas, sin necesidad de agacharse ni estirarse de manera incómoda.

4. ¿Cómo funciona la circulación del agua?

El tanque incorporado almacena y recicla el agua de prueba con un filtro. Esto ahorra agua y mantiene el medio limpio para pruebas repetidas.

5. ¿Qué características de seguridad están incluidas?

La protección de bloqueo automático evita que el cilindro de sujeción se afloje mientras la cavidad de la válvula está presurizada. El control de presión multicanal garantiza un funcionamiento seguro.

6. ¿Qué estándares cumple?

GB/T 13927 y API 598. También configurable para API 6D, MSS‑SP‑70 y ASME B16.34 previa solicitud.

7. ¿Se puede personalizar?

Sí. Ofrecemos clasificaciones de presión personalizadas, rangos de diámetro más amplios, sistemas de adquisición de datos/PLC y funciones de impresión basadas en las especificaciones de su válvula.
