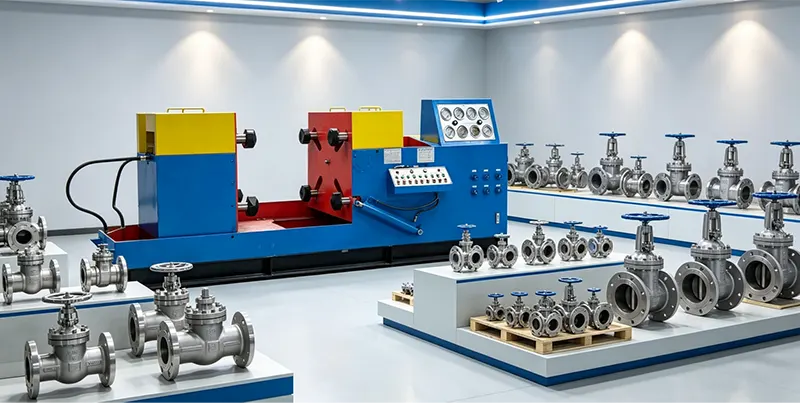

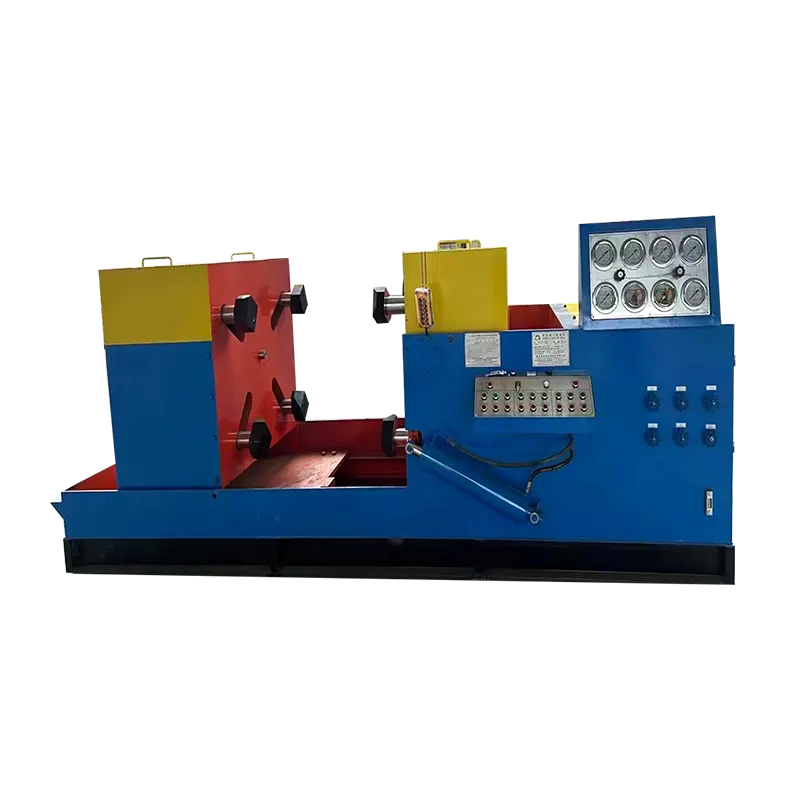

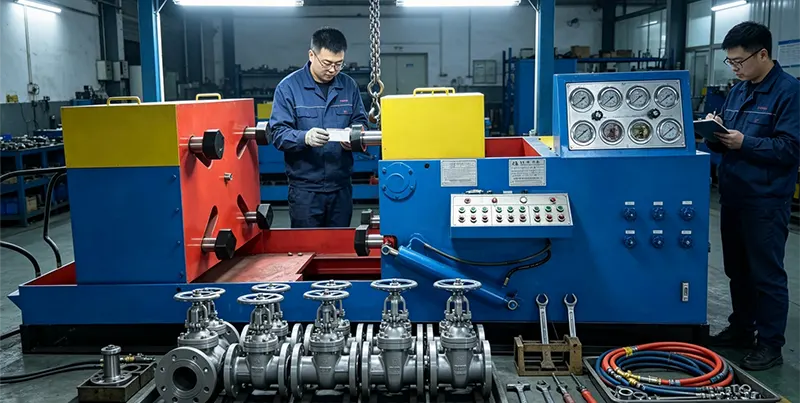

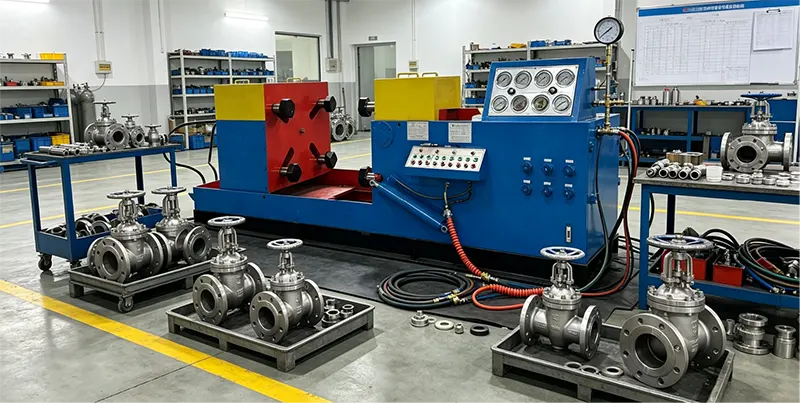

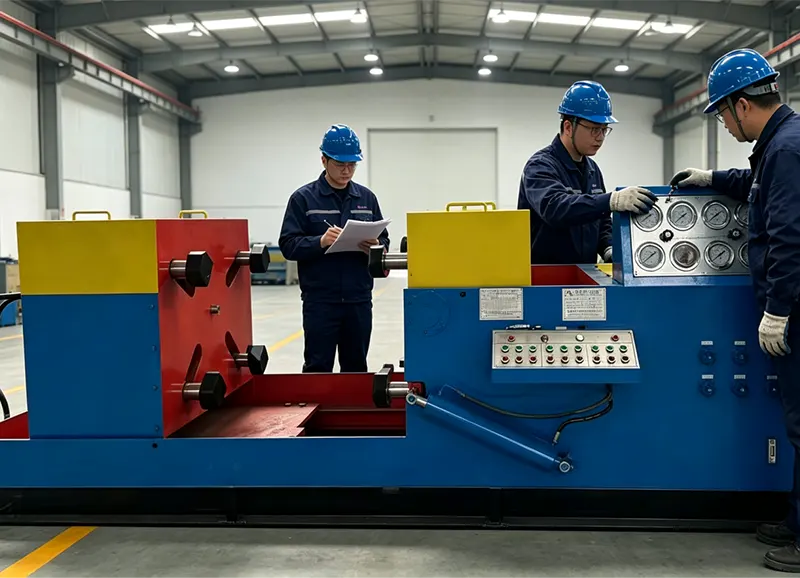

Banco de pruebas de válvula de sujeción con abrazadera de mandíbula hidráulica resistente DN600

Cubre el rango de diámetro de prueba de DN250 a DN600 (10″ a 24″)Equipado con mesas de trabajo ajustables flexibles y la mesa de trabajo derecha puede inclinarse 90 grados para una fácil inspección.Rango de presión personalizable de PN16 a PN420 Bar según los requisitos del cliente.El sellado con junta tórica de la cara final entre la válvula y la placa ciega permite una inspección visual directa de las fugas.Cumple con los estándares de prueba de la industria GB/T 13927 y API 598.Ampliamente utilizado en válvulas Plantas de fabricación para talleres de reparación y control de calidad de salida de fábrica.

Descripción detallada del producto Breves puntos

1.El banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica de servicio pesado DN600 es adecuado para conexiones finales con bridas, incluidas válvulas de compuerta, válvulas de globo, válvulas de retención, válvulas de bola y otras válvulas industriales.

2.Método de sujeción: la pinza de mandíbula hidráulica sujeta la parte posterior de la brida de la válvula, sin impacto de fuerza externa en el cuerpo de la válvula.

3. Sellado entre la válvula y la placa ciega: sellado con junta tórica en la cara del extremo, lo que permite una inspección visual directa de los puntos de fuga para una evaluación rápida de la integridad del sellado.

4.El banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica de servicio pesado DN600 admite medios de prueba que incluyen agua para pruebas de resistencia de la carcasa y sellado de alta presión, y gas de baja presión (aire o nitrógeno) de 4 a 7 bar para pruebas de estanqueidad neumática.

5. Elementos de prueba completados: prueba de carcasa hidrostática de presión nominal 1,5 veces, prueba de sellado de agua de alta presión de presión nominal 1,1 veces y prueba de estanqueidad neumática de baja presión de 4 a 7 bar.

6.Rango de diámetro de prueba: DN250 a DN600 (10″ a 24″), consulte la tabla de rangos de prueba de presión para obtener más detalles.

7.Configuración de la mesa de trabajo: la mesa de trabajo derecha puede inclinarse 90 grados para facilitar la inspección, la mesa móvil izquierda se puede mover hacia la izquierda y hacia la derecha.

8.Ventaja principal: la pinza de mandíbula hidráulica proporciona sujeción sin fuerza externa en el cuerpo de la válvula, la mesa derecha se inclina 90° para una observación conveniente de las fugas y un ajuste flexible de la mesa de trabajo para varios tamaños de válvulas.

Características y aplicaciones del producto

Presenta puntos breves.

1.La pinza de mandíbula hidráulica sujeta la brida hacia atrás sin impacto de fuerza externa en el cuerpo de la válvula

2. El sellado de junta tórica en el extremo garantiza pruebas sin fugas con observación directa de fugas.

3.La mesa de trabajo derecha puede inclinarse 90 grados para una inspección y mantenimiento convenientes

4.La mesa móvil izquierda se puede ajustar hacia la izquierda y hacia la derecha para un posicionamiento flexible de la válvula

5. Admite medios de prueba de agua y gas para una capacidad de prueba integral

6.Amplio rango de prueba ajustable que cubre DN250 a DN600 (10″ a 24″)

7.Rango de presión personalizable de PN16 a PN420 Bar según los requisitos del cliente

8.Manómetros de alta precisión para un control preciso de la presión

9.El sistema de retención de presión de control eléctrico garantiza un mantenimiento de presión estable durante mucho tiempo.

10.Cumple con los estándares de prueba internacionales GB/T 13927 y API 598

Breves puntos de las aplicaciones

Fabricantes de válvulas para pruebas de aceptación en fábrica,Talleres de reparación y mantenimiento para revisión de válvulas,Plantas eléctricas para mantenimiento de válvulas,Industria del petróleo y el gas,Industrias química y petroquímica,Sectores de minería y metalurgia,Redes de suministro de agua y calefacción urbana,Agencias de pruebas y reparación de terceros

Tabla de datos técnicos

Tabla de rangos de prueba de presión

Preguntas frecuentes

1. ¿Es usted un fabricante o una empresa comercial?

Somos el fabricante de maquinaria de válvulas Wenzhou Yufeng, una fábrica directa con certificaciones ISO 9001 y CE, que se especializa en bancos de pruebas de válvulas de pinza hidráulica.

2. ¿Cuál es el rango de diámetro de prueba de esta máquina?

Cubre DN250 a DN600 (10″ a 24″) para válvulas bridadas. El espacio de la mesa de trabajo se puede ajustar de 450 a 1500 mm para adaptarse a diferentes longitudes de válvulas.

3. ¿Cuáles son las dimensiones máximas de brida que puede soportar?

Puede probar bridas con un diámetro exterior de 460 mm a 840 mm y un espesor de brida de 26 mm a 70 mm. Esto cubre la mayoría de las válvulas con bridas industriales de servicio pesado en este rango de tamaños.

4.¿Cómo funciona la sujeción? ¿Daña la válvula?

La pinza de mordaza hidráulica sujeta sólo la parte posterior de la brida de la válvula. No se aplica ninguna fuerza externa al cuerpo de la válvula, por lo que la estructura de la válvula permanece completamente intacta; esta es una ventaja clave sobre los tipos de presión superior.

5. ¿Cuál es la fuerza máxima de sujeción?

La máquina proporciona hasta 200 toneladas de fuerza de sujeción, proporcionada por cuatro cilindros de sujeción de 180 mm de diámetro cada uno. Esto garantiza una sujeción estable incluso para válvulas pesadas bajo alta presión de prueba.

6. ¿Qué presiones de prueba puede alcanzar esta máquina?

Los modelos estándar cubren PN16 a PN160 (para DN250) y PN16 a PN25 (para DN600). Sin embargo, podemos personalizar el sistema de presión desde PN16 hasta PN420 Bar (42,0 MPa) para cumplir con los requisitos específicos de clasificación de sus válvulas.

7. ¿La mesa de trabajo es ajustable para diferentes tamaños de válvulas?

Sí. La mesa de trabajo izquierda se puede mover hacia la izquierda y hacia la derecha, y la mesa de trabajo derecha puede inclinarse 90 grados para facilitar la instalación de válvulas grandes y para la inspección visual de fugas durante la prueba. Esto mejora enormemente la comodidad operativa.

8. ¿Qué método de sellado se utiliza entre la válvula y la placa ciega?

Sellado de junta tórica en la cara final. Esto le permite observar directamente cualquier punto de fuga durante la prueba, lo cual es esencial para una evaluación rápida y precisa.

9. ¿Qué medios de prueba son compatibles?

Agua para pruebas hidrostáticas (resistencia de carcasa y sellado a alta presión), y gas a baja presión (aire o nitrógeno) de 4 a 7 bar para pruebas de estanqueidad neumática.

10. ¿Qué estándares de prueba cumple esta máquina?

Cumple con GB/T 13927 y API 598. También podemos ajustar la lógica de control para cumplir con API 6D u otros estándares a pedido.

11. ¿Se puede personalizar la máquina para mayor presión o tamaños más grandes?

Sí. Ofrecemos personalización OEM/ODM completa, incluido un rango de presión ampliado (hasta PN420), rangos de diámetro más amplios, carreras más largas o sistemas de control especiales. Simplemente proporcione las especificaciones de su válvula.

12. ¿Cuál es el plazo de entrega estándar?

Para configuraciones estándar (con rango de presión común), el plazo de entrega es de 21 a 30 días. Los modelos personalizados pueden tardar entre 30 y 35 días, según la complejidad.

13. ¿Qué información debo proporcionar para obtener una cotización precisa?

Indíquenos: tipo de válvula (compuerta/globo/retención/bola), diámetro nominal (DN o pulgadas), presión de prueba requerida (PN o clase), diámetro exterior y espesor de la brida, longitud estructural y si necesita la función de inclinación de 90° o el sistema de adquisición de datos. Responderemos dentro de las 24 horas.
