Banco de pruebas de válvula de mariposa hidráulica tipo D600

Equipo de prueba de válvulas

Prueba de carcasa y propiedad de sellado de la baja presión.

prueba de gas de agua a alta presión

 1. Diseñado específicamente para probar la carcasa y el rendimiento de sellado de válvulas de mariposa, válvulas de guillotina y otras válvulas con conexiones de brida que van desde DN50 a DN600.

2. Apoye el medio gaseoso de baja presión de agua a alta presión.

3. Estructura de sujeción intacta de la mordaza de sujeción hidráulica de la válvula.

4. Equipo personalizado PN16-PN420 (según el nivel de presión personalizado requerido por el cliente).

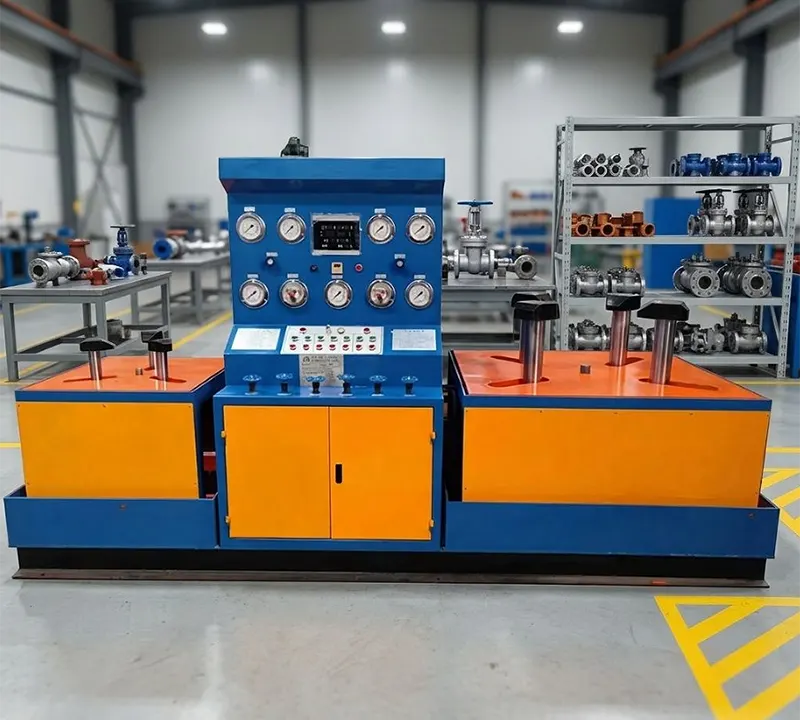

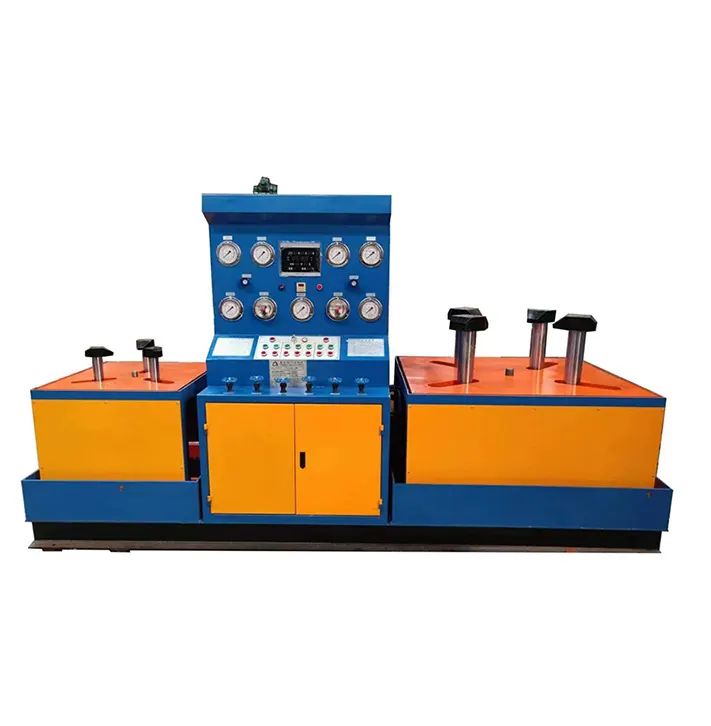

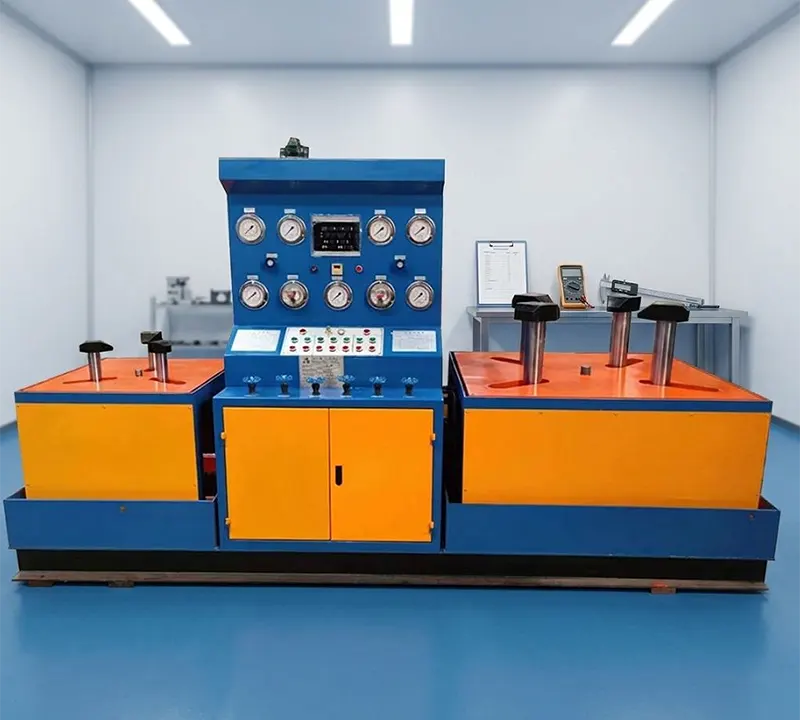

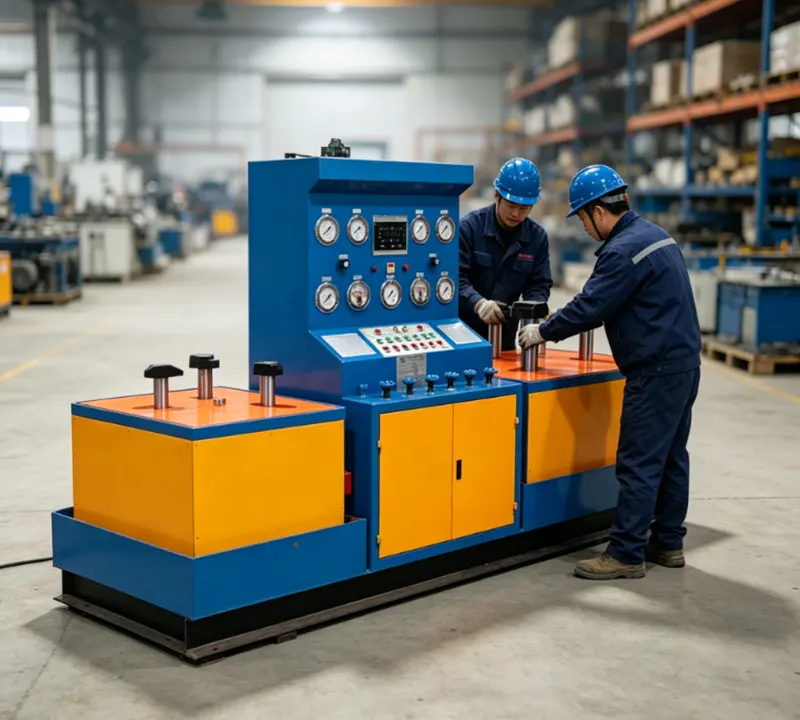

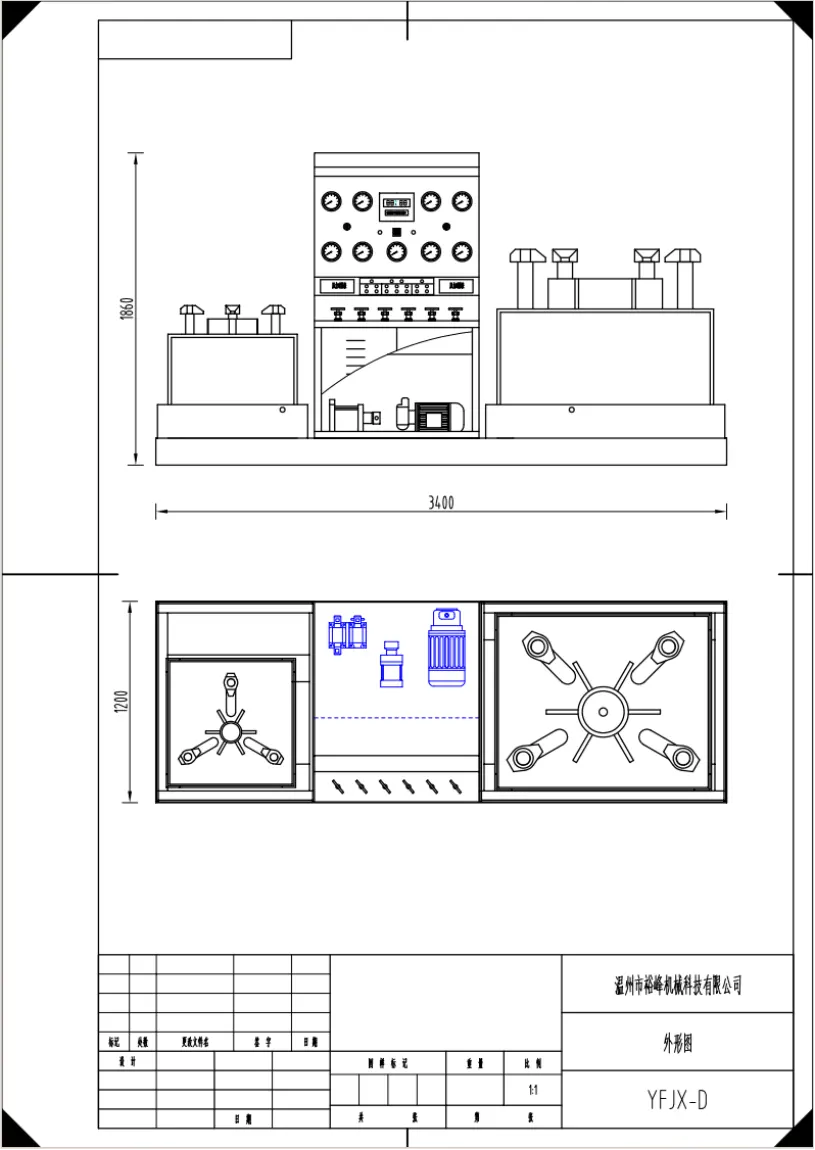

El banco de pruebas de válvulas de mariposa hidráulicas de doble estación DN600 está diseñado para probar válvulas de mariposa tipo wafer o con bridas rectas, así como válvulas de guillotina.

El método de sujeción utiliza pinzas que sujetan las caras opuestas de las bridas, con fuerza de sujeción ajustable y fuerza externa mínima. El sellado entre la válvula y la placa ciega se logra mediante el sellado de una junta tórica en el extremo, lo que permite a los operadores observar las ubicaciones de las fugas directamente. Los medios de prueba incluyen agua para pruebas de sellado hidrostáticas y de alta presión, y gas a baja presión (aire o nitrógeno de 4 a 7 bar) para pruebas de estanqueidad neumáticas. El banco completa tres elementos de prueba: prueba de carcasa hidrostática de presión nominal 1,5 veces, prueba de sello de agua de alta presión de presión nominal 1,1 veces y prueba de sello de aire de baja presión de 4 a 7 bar. La estación de trabajo izquierda cubre un rango de prueba de DN50 a DN250, con una longitud estructural de válvula de 43 a 165 mm, un diámetro de brida de 165 a 425 mm y una separación entre discos de mandíbula de 200 a 400 mm. Está equipado con 3 cilindros de sujeción, cada uno con un diámetro de 100 mm, y vástagos de 60 mm de diámetro, lo que proporciona una fuerza de sujeción máxima de 40 toneladas. La estación de trabajo adecuada cubre DN250 a DN600, con una longitud de válvula de 165 a 267 mm, un diámetro de brida de 405 a 845 mm y una separación entre mordazas de 310 a 630 mm.

Dispone de 4 cilindros de sujeción de 160 mm de diámetro y vástagos de 90 mm, proporcionando una fuerza de sujeción máxima de 150 toneladas. La presión de prueba máxima para tamaños pequeños puede alcanzar hasta 600 lb (15,0 MPa) y la clasificación de presión se puede personalizar según el pedido. Las características clave incluyen estaciones de trabajo duales que cubren una amplia gama de tamaños, tramos de mordazas ajustables para un cambio rápido, sellado con junta tórica en el extremo para facilitar el diagnóstico de fugas y soporte para pruebas hidrostáticas y neumáticas que cumplen con los requisitos API 598. Este banco es adecuado para plantas de fabricación de válvulas, redes de calefacción urbana, oleoductos y gasoductos, minería y metalurgia, talleres de MRO, control de calidad entrante para grandes usuarios finales y agencias de inspección de terceros.

En resumen, este banco de pruebas de válvulas de mariposa hidráulicas de estación dual DN600 ofrece alta eficiencia, fuerte poder de sujeción y personalización flexible, lo que lo convierte en una excelente opción para el control de calidad de alto volumen de válvulas de mariposa y de guillotina.

Características

1. Las estaciones de trabajo duales cubren de DN50 a DN250 y de DN250 a DN600, con tamaños pequeños de hasta 600 lb de clase de presión. Esto es diferente a las unidades de rango único y está demostrado por fuerzas de sujeción de 40 y 150 toneladas.

2. Las mordazas de sujeción se agarran detrás de las bridas con fuerza ajustable, minimizando la tensión externa. Esto garantiza resultados de prueba realistas a través de un diseño multicilindro equilibrado.

3. El sellado de la junta tórica de la cara final hace que los puntos de fuga sean directamente visibles. Esto reduce el tiempo de diagnóstico de fallas en aproximadamente un 50 por ciento en comparación con los sellos ciegos convencionales.

4.La máquina admite pruebas hidrostáticas a 1,5 y 1,1 veces la presión nominal y pruebas de aire a baja presión de 4 a 7 bar. Una máquina realiza pruebas de carcasa, sellado y estanqueidad, cumpliendo con los estándares API 598.

5. La extensión de la mandíbula ajustable de 200 a 630 milímetros se adapta a longitudes de 43 a 267 milímetros y bridas de hasta 845 milímetros de diámetro. Esto permite el cambio en minutos, a diferencia de los tipos de accesorios fijos.

Tabla de especificaciones técnicas

Tabla de alcance de la prueba de esfuerzo (MPa)

Preguntas frecuentes

1. ¿Cuál es el rango de diámetro de prueba de este banco?

La estación de trabajo izquierda cubre de DN50 a DN250 y la estación de trabajo derecha cubre de DN250 a DN600, lo que permite realizar pruebas simultáneas de diferentes tamaños.

2. ¿Qué tipos de válvulas se pueden probar?

Está diseñado para válvulas de mariposa tipo wafer o bridadas de paso directo, así como válvulas de guillotina con conexiones de brida.

3. ¿Qué medios de prueba son compatibles?

Agua para pruebas de estanqueidad hidrostáticas y de alta presión, y gas a baja presión (aire o nitrógeno de 4 a 7 bar) para pruebas de estanqueidad neumáticas.

4. ¿Qué elementos de prueba puede realizar?

Realiza una prueba de carcasa hidrostática de presión nominal 1,5 veces mayor, una prueba de sellado de agua de alta presión de presión nominal 1,1 veces y una prueba de sellado de aire de baja presión de 4 a 7 bar.

5. ¿Cuáles son las fuerzas de sujeción para cada estación de trabajo?

La estación izquierda proporciona 40 toneladas y la estación derecha proporciona 150 toneladas, lo que garantiza un sellado estable incluso bajo altas presiones de prueba.

6. ¿Cuáles son los rangos dimensionales ajustables?

Para la estación izquierda: longitud de válvula 43‑165 mm, diámetro de brida 165‑425 mm, distancia entre mordazas 200‑400 mm. A la derecha: longitud 165‑267 mm, diámetro de brida 405‑845 mm, distancia entre mordazas 310‑630 mm.

7. ¿Se puede personalizar la clasificación de presión?

Sí, la presión de prueba máxima y la carrera de sujeción se pueden adaptar para que coincidan con las especificaciones de válvula específicas y los requisitos del cliente.

8.¿Qué estándares internacionales cumple?

Cumple con los estándares de inspección GB y API, lo que garantiza resultados de pruebas confiables y repetibles para válvulas industriales.

9. ¿Cuáles son los principales escenarios de aplicación?

Se utiliza ampliamente en plantas de fabricación de válvulas, oleoductos y gasoductos, calefacción urbana, minería, metalurgia, talleres MRO y agencias de inspección de terceros.

10. ¿Cómo mejora la eficiencia el diseño de estación dual?

Ambas estaciones pueden funcionar simultáneamente, lo que permite probar dos tamaños de válvulas diferentes al mismo tiempo, lo que aumenta considerablemente el rendimiento y reduce los costos de mano de obra en comparación con las unidades de una sola estación.
