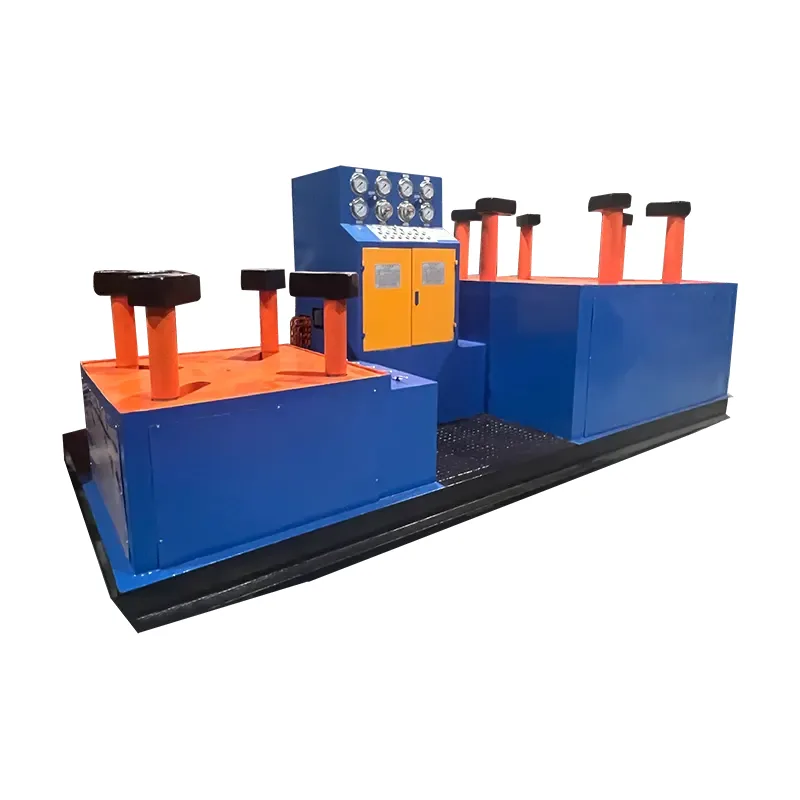

Banco de pruebas de válvulas de mariposa con doble estación

Herramientas de sellado intercambiables para diferentes tipos de caras de extremo de válvulas de mariposa con sistema de retención de presión hidráulica.

Admite la retención de presión a largo plazo para pruebas de rendimiento de sellado bidireccional y resistencia de la carcasa.

Equipado con dispositivo de protección de seguridad autoblocante hidráulico.

Cumple con los estándares de prueba GB/T 13927 2022 y API 598.

Admite medios de prueba de agua y gas.

Dimensiones de la máquina 4,5 por 1,4 por 1,7 metros, peso 10 toneladas, potencia 13 kilovatios.

Ideal para inspección automatizada de líneas de producción de válvulas de mariposa y fabricante de válvulas FAT.

Descripción detallada del producto Breves puntos

1 banco de pruebas hidráulicas de estación dual para válvulas de mariposa es adecuado para válvulas de mariposa tipo wafer, tipo lug y tipo brida, incluidos los tipos concéntricos y excéntricos de DN250 a DN1200.

2 La configuración de estación dual permite que dos estaciones funcionen de forma independiente o simultánea, lo que mejora significativamente la eficiencia de las pruebas por lotes.

3 Las herramientas de sellado intercambiables diseñadas específicamente para las caras extremas de las válvulas de mariposa garantizan un sellado confiable en diferentes especificaciones de válvulas.

El banco de pruebas hidráulicas de 4 estaciones dobles para válvulas de mariposa admite agua para pruebas hidrostáticas de carcasa y sello, y aire o nitrógeno a baja presión para pruebas de estanqueidad neumática.

5 Los elementos de prueba incluyen una prueba de resistencia de la carcasa de 1,5 veces PN y una prueba de sellado de agua de alta presión de 1,1 veces PN según los requisitos de GB/T 13927 2022.

6 El sistema de retención de presión hidráulica permite un mantenimiento de presión estable a largo plazo para pruebas de rendimiento de sellado bidireccional.

7 El dispositivo de protección de seguridad con autobloqueo hidráulico garantiza la seguridad del operador y del equipo durante las pruebas.

8 El diseño universal se adapta a múltiples tipos y especificaciones de válvulas de mariposa con un fácil cambio de herramientas.

9 Dimensiones de la máquina 4,5 por 1,4 por 1,7 metros, peso 10 toneladas, potencia 13 kilovatios.

10 Cumple con los estándares de prueba internacionales GB/T 13927 2022 y API 598.

Características y aplicaciones del producto

Características

Diseño de estación dual para pruebas independientes o simultáneas para maximizar el rendimiento

Herramientas de sellado intercambiables para varios tipos de caras extremas de válvulas de mariposa

Sistema de retención de presión hidráulica para un mantenimiento estable de la presión a largo plazo

Capacidad de prueba de rendimiento de sellado bidireccional

Dispositivo de protección de seguridad con autobloqueo hidráulico

Admite medios de agua y gas para pruebas integrales

El diseño universal se adapta a válvulas de mariposa tipo wafer, lug y brida.

Cumple con los estándares GB/T 13927 2022 y API 598

Tamaño compacto con dimensiones de 4,5 por 1,4 por 1,7 metros.

Aplicaciones

Líneas de producción de válvulas de mariposa para pruebas de aceptación en fábrica.

Fabricantes de válvulas para inspección de calidad saliente.

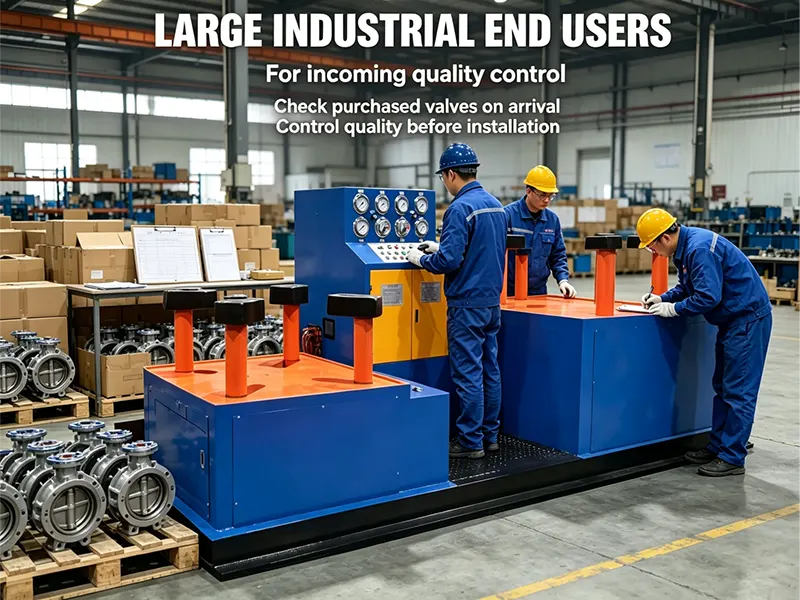

Grandes usuarios finales industriales para el control de calidad entrante

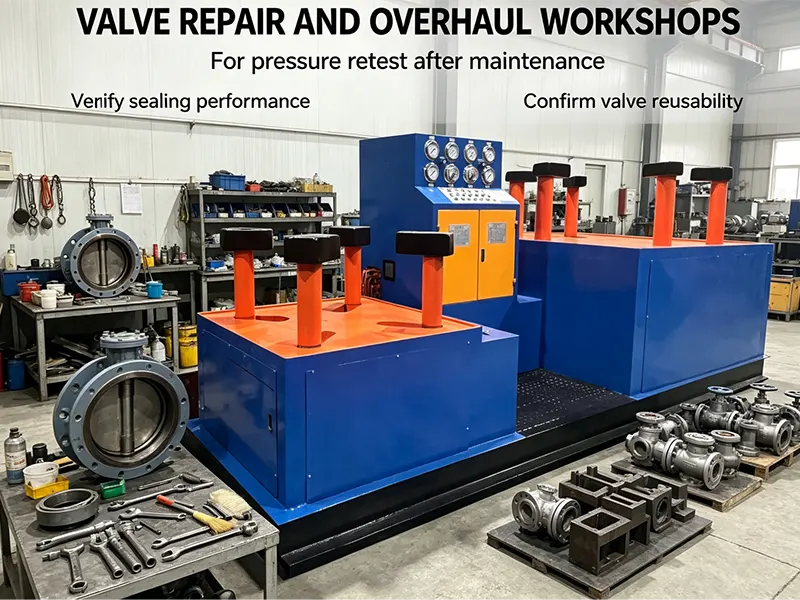

Talleres de reparación y revisión de válvulas.

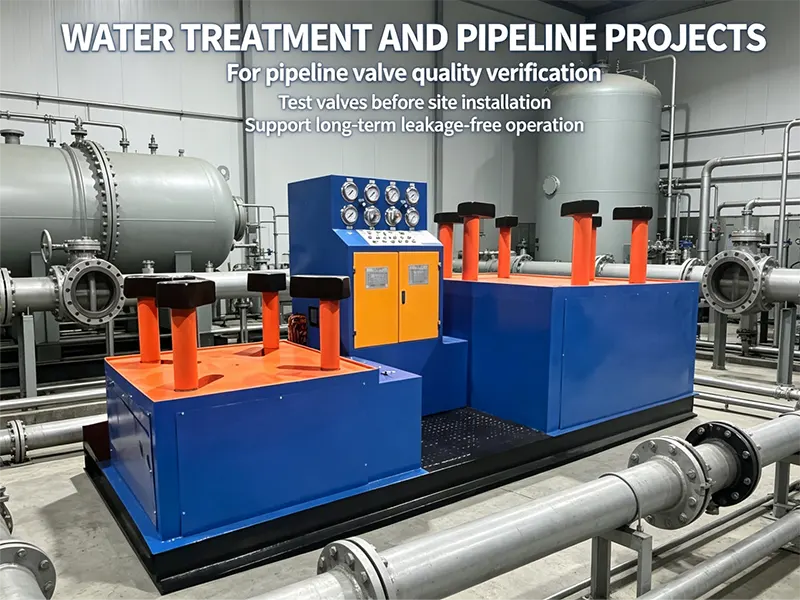

Proyectos de tratamiento de agua y tuberías.

Centrales eléctricas y plantas químicas.

Laboratorios de pruebas de terceros

Tabla de datos técnicos

Preguntas frecuentes

1. ¿Qué tipos de válvulas de mariposa puede manejar este banco de pruebas?

Maneja válvulas de mariposa tipo wafer, tipo lug y tipo brida, incluidos diseños concéntricos y excéntricos, desde DN250 a DN1200.

2. ¿Cómo mejora la eficiencia el diseño de estación dual?

Las dos estaciones pueden funcionar de forma independiente o simultánea. Puede probar dos tamaños de válvulas diferentes al mismo tiempo o utilizar una estación mientras carga la otra, lo que elimina el tiempo de inactividad y mejora considerablemente el rendimiento de la inspección de lotes.

3. ¿Qué método de sellado utiliza?

Utiliza herramientas de sellado intercambiables diseñadas específicamente para las caras extremas de las válvulas de mariposa. Se pueden intercambiar rápidamente diferentes juegos de herramientas para adaptarse a diversas especificaciones de válvulas y tipos de caras extremas.

4. ¿Qué elementos de prueba puede realizar?

Realiza pruebas de resistencia de la carcasa a 1,5 veces la presión nominal y pruebas de sellado de agua a alta presión a 1,1 veces la presión nominal según GB/T 13927 2022, además de pruebas de rendimiento de sellado bidireccional con mantenimiento de presión a largo plazo.

5. ¿Qué medios de prueba admite?

Admite agua para pruebas hidrostáticas de carcasa y sellos, y aire o nitrógeno a baja presión para pruebas de estanqueidad neumática.

6. ¿Qué características de seguridad están incluidas?

El dispositivo de protección de seguridad con bloqueo automático hidráulico evita que el sistema de sujeción se afloje mientras la cavidad de la válvula está presurizada, lo que garantiza la seguridad del operador.

7. ¿Cuáles son las dimensiones y el peso de la máquina?

Las dimensiones son 4,5 por 1,4 por 1,7 metros, el peso es de 10 toneladas y el consumo de energía es de 13 kilovatios.

8. ¿Qué normas cumple esta máquina?

Cumple con GB/T 13927 2022 y API 598. También se puede configurar para otros estándares internacionales previa solicitud.

9. ¿Puede manejar válvulas de mariposa tanto concéntricas como excéntricas?

Sí, el diseño universal y las herramientas de sellado intercambiables se adaptan a válvulas de mariposa concéntricas y excéntricas en todo el rango de DN250 a DN1200.

10. ¿Qué información necesita para una cotización?

Proporcione el tipo de válvula de mariposa (oblea/oreja/brida), el diámetro en DN, la presión nominal en PN o Clase, el tipo de cara del extremo y si necesita alguna característica opcional como control PLC o adquisición de datos.
