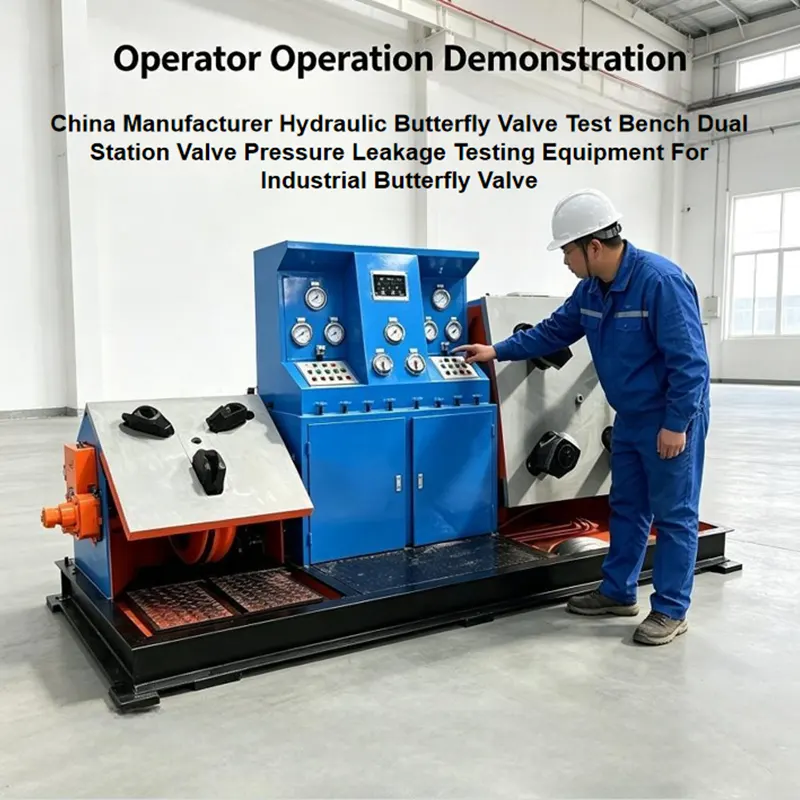

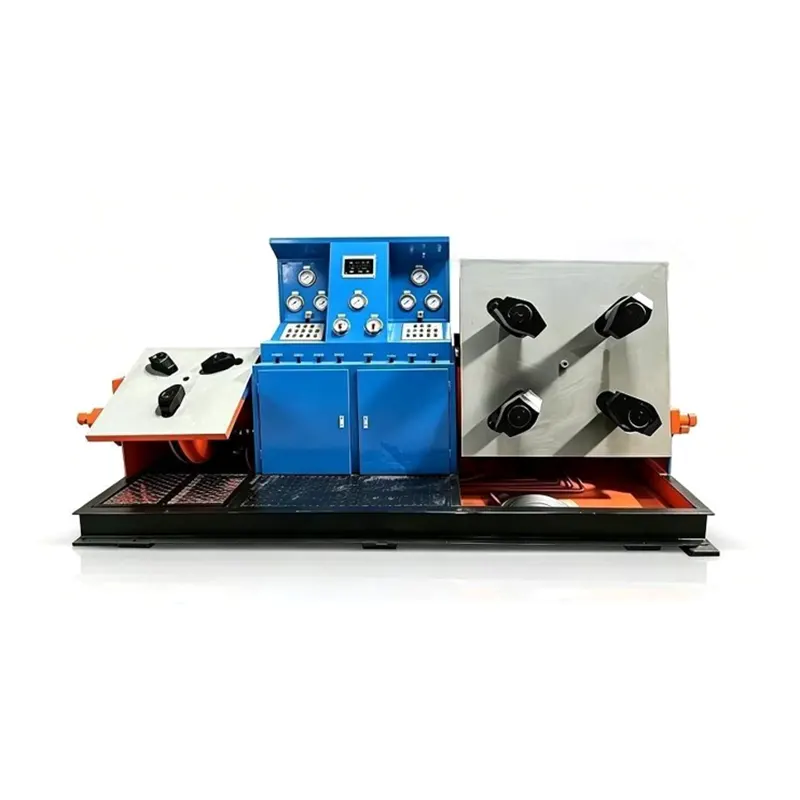

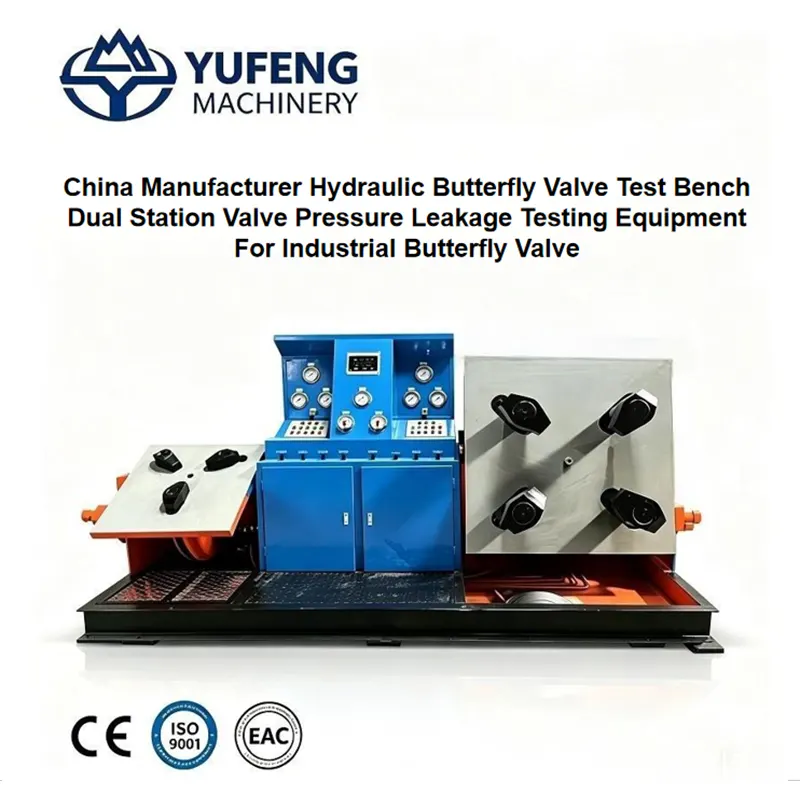

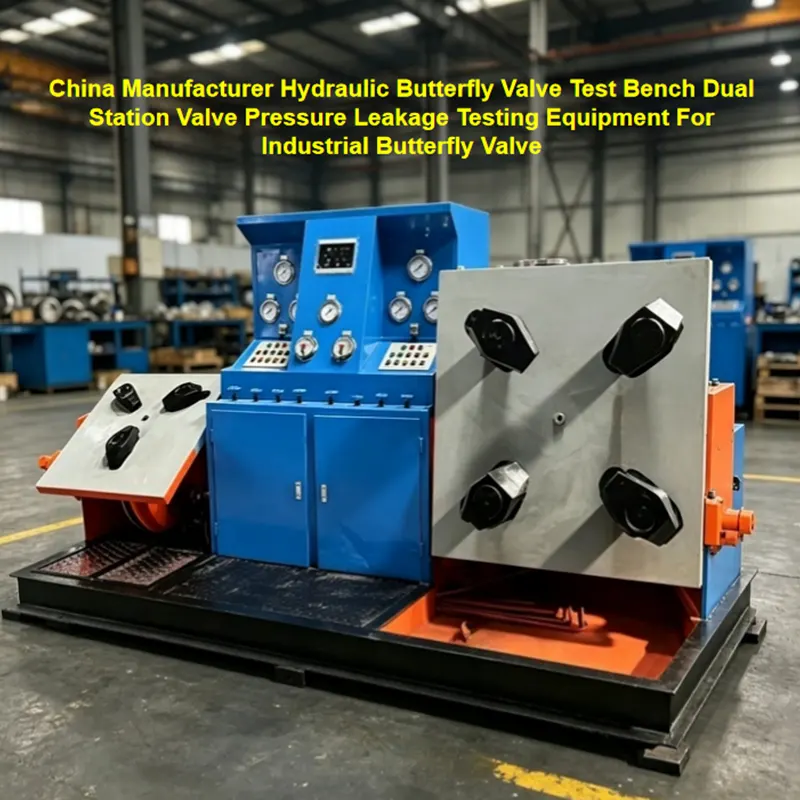

Banco de pruebas hidráulico especial de doble estación DN700 para válvulas de mariposa

Equipado con dos estaciones de sujeción hidráulica totalmente independientes, este banco de pruebas hidráulico especial de estación dual DN700 para válvulas de mariposa puede realizar pruebas en dos piezas de trabajo simultáneamente o por separado sin interferencia mutua, adaptándose perfectamente a válvulas de mariposa tipo wafer y conectadas por brida de diversas especificaciones. Las herramientas de sellado de extremo personalizadas exclusivas para válvulas de mariposa se combinan con un sistema de control de presión constante independiente, que puede completar la prueba de resistencia de la carcasa y la estanqueidad bidireccional del asiento durante mucho tiempo para la inspección de fugas de retención de presión totalmente de acuerdo con los estándares internacionales de prueba de válvulas GB/T13927-2022 y API 598.

El banco admite conmutación de medios de prueba dual agua-aire, registro de presión de alta precisión y sistema de bloqueo de protección de seguridad con autobloqueo hidráulico incorporado. En comparación con las máquinas de prueba de una sola estación, su diseño de dos estaciones aumenta en gran medida la eficiencia de la inspección de lotes; La fuerza de sujeción uniforme elimina el defecto de fuga de larga data del sellado del extremo de la válvula de mariposa durante la prueba de presión. Es el equipo de inspección dedicado ideal para el control de calidad de la producción en masa de válvulas de mariposa y líneas de producción de válvulas de guillotina.

Parámetros estándar básicos: calibre aplicable DN50~DN700, dimensión total 3500×1400×1700 mm, peso total 6 toneladas, potencia nominal 6,5 KW. El tonelaje de sujeción, la presión máxima de prueba y el espacio entre estaciones se pueden personalizar según las demandas de producción del cliente. Brindamos servicios de renovación de certificación CE, panel táctil multilingüe y adaptación de voltaje de exportación de 415 V para fabricantes de válvulas extranjeros.

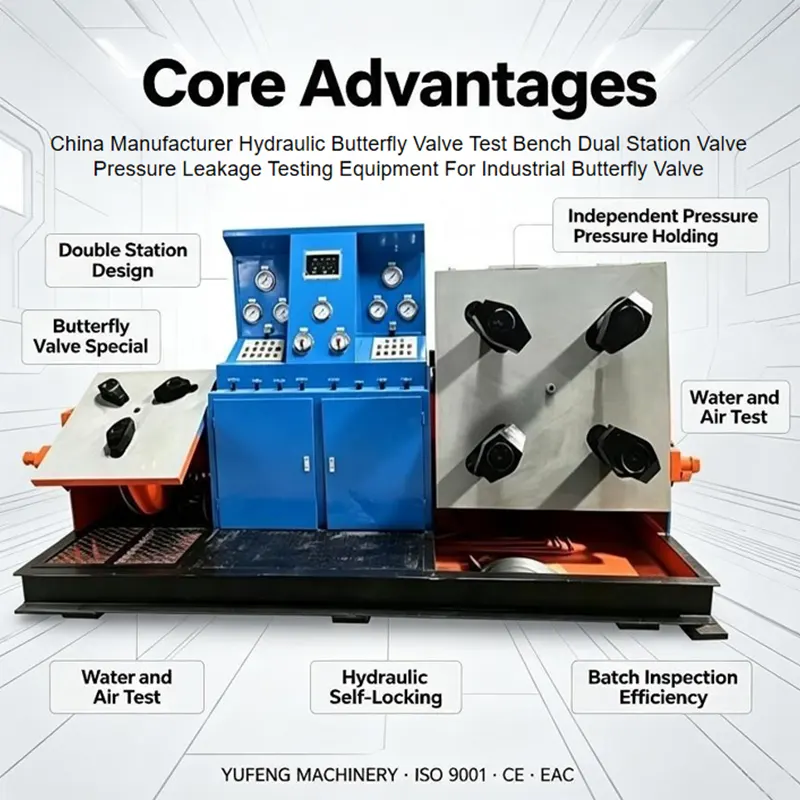

Siete ventajas diferenciadas principales

1. Diseño de operación paralela de estación dual totalmente independiente La principal ventaja competitiva del banco de pruebas hidráulico especial de estación dual DN700 para válvulas de mariposa: dos sistemas hidráulicos completamente separados y bucles de control para estaciones izquierda y derecha; Los operadores pueden probar dos válvulas de diferentes tipos/calibres al mismo tiempo, sin tiempo de inactividad y la eficiencia de inspección de producción casi se duplicó en comparación con los modelos de estación única.

2.Herramientas exclusivas de sellado de extremo para válvulas de mariposa Estructura de dispositivo de sellado especialmente personalizada que tiene como objetivo las características estructurales de las válvulas de mariposa tipo wafer y de las válvulas de mariposa con brida; la tensión se distribuye uniformemente en la cara del extremo de la brida de la válvula, lo que resuelve eficazmente el difícil problema del sellado inestable de la cara del extremo y las fugas de medio que se producen fácilmente durante la prueba de estanqueidad bidireccional.

3.Sistema de control de presión constante independiente para cada estación. Cada mesa de trabajo está equipada con una unidad independiente de regulación y retención de presión; Los parámetros de presión se pueden configurar por separado para dos estaciones, adecuados para la inspección de producción mixta de varias válvulas con diferentes grados de presión, flexibles y altamente adaptables.

4.Sistema de presión de circulación de circuito cerrado medio dual de agua y aire Se disponen tuberías de llenado de agua y tuberías de presurización de aire separadas; agua para prueba de resistencia hidrostática de la carcasa, aire comprimido para detección de fugas de estanqueidad bidireccional. El sistema de presión constante PLC compensa automáticamente la pérdida de presión, la precisión del control de presión es ≤±1% y cumple con los requisitos de mantenimiento de presión de múltiples etapas del estándar API 598.

5.Marco de base integral soldado de alta resistencia con tratamiento de alivio de tensión. Todo el marco de la cama está hecho de soldadura de una sola pieza de placa de acero gruesa más tratamiento de recocido de alivio de tensión, la capacidad de carga total alcanza las 6 toneladas; Operación continua de cargas pesadas por lotes a largo plazo sin deformación ni vibración del marco, punto de referencia de sujeción estable todo el tiempo.

6. Mecanismo de protección de bloqueo automático de seguridad hidráulico de múltiples capas Autobloqueo de sobrepresión de sujeción hidráulica incorporado, alivio automático de exceso de presión de prueba, anticolisión de límite de carrera de estación, bloqueo de seguridad cuádruple de apagado de emergencia. Una vez que ocurre una situación anormal, toda la salida hidráulica se cortará instantáneamente, cumpliendo con las especificaciones de seguridad de maquinaria industrial CE de la UE.

7.Interfaz de expansión de actualización inteligente digital reservada El gabinete de control principal reserva el puerto de comunicación industrial, los clientes pueden actualizar posteriormente el programa de prueba automática de la pantalla táctil, el almacenamiento de la curva de presión, la exportación del informe de inspección electrónica y las funciones de acoplamiento del sistema MES para realizar una trazabilidad digital completa de los datos de inspección por lotes.

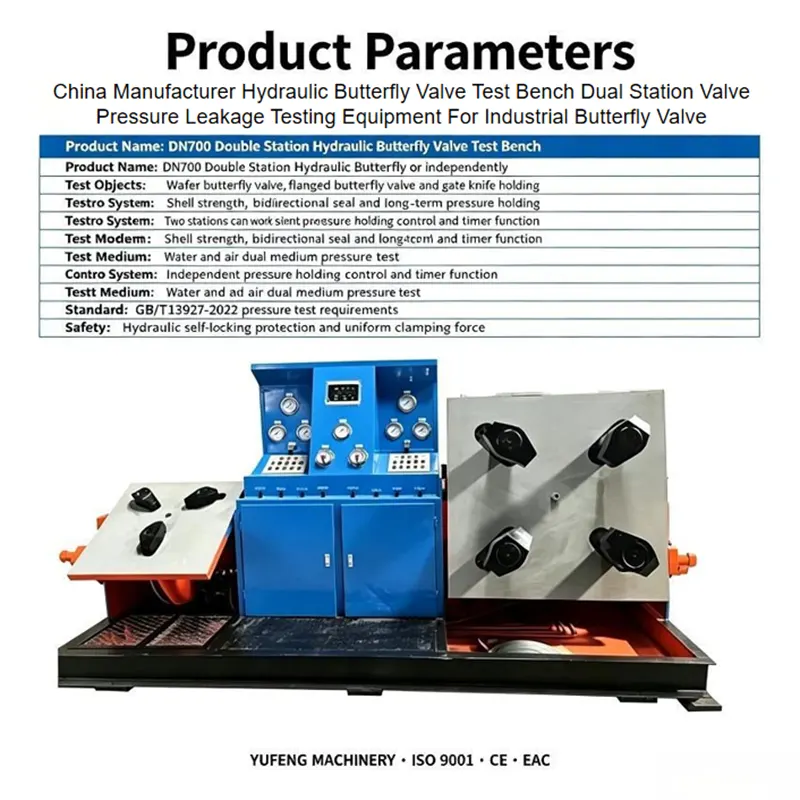

Tabla completa de parámetros técnicos

Siete escenarios de aplicación objetivo

1.Fábricas de producción en masa de válvulas de mariposa a gran escala: inspección sincrónica de entrega por lotes fuera de línea de dos grupos de válvulas industriales en líneas de producción.

2. Fabricantes de soporte para tuberías de drenaje y suministro de agua municipal: prueba de estanqueidad bidireccional de válvulas de mariposa de tuberías de gran calibre.

3.Plantas de Equipos de Ductos de Procesos Petroquímicos: Verificación del desempeño de presión de válvulas de mariposa reguladoras para ductos de mediano tamaño.

4. Fabricantes de sistemas de calefacción central y HVAC: reinspección periódica de las válvulas de mariposa y válvulas de guillotina de las tuberías de calefacción.

5. Estación de servicio de mantenimiento de válvulas profesional: Reprueba de rendimiento posterior a la renovación para válvulas de mariposa usadas recicladas.

6.Fábrica EPC de ensamblaje de válvulas de tamaño mediano en el extranjero: equipo de prueba de válvulas multiusos de estación dual de alta eficiencia con documentos completos de certificación de exportación CE.

7.Laboratorio de I+D de Estructuras de Sellado de Válvulas: Ensayo comparativo de presión de fatiga para nuevos prototipos de válvulas de mariposa en condiciones de presión bidireccional.

Sistema de servicio integrado global de preventa, venta y posventa

Soporte técnico personalizado preventa

Los ingenieros profesionales de pruebas de válvulas realizan comunicaciones técnicas individuales, confirman los tipos de válvulas, el rango de calibre, la presión máxima de prueba y los requisitos funcionales personalizados; proporcione planos de diseño de equipos y servicio gratuito de verificación de pruebas de presión de muestras de válvulas, emita un esquema de pruebas personalizado y una cotización formal dentro de las 24 horas hábiles.

Servicio de envío de producción y exportación en ventas

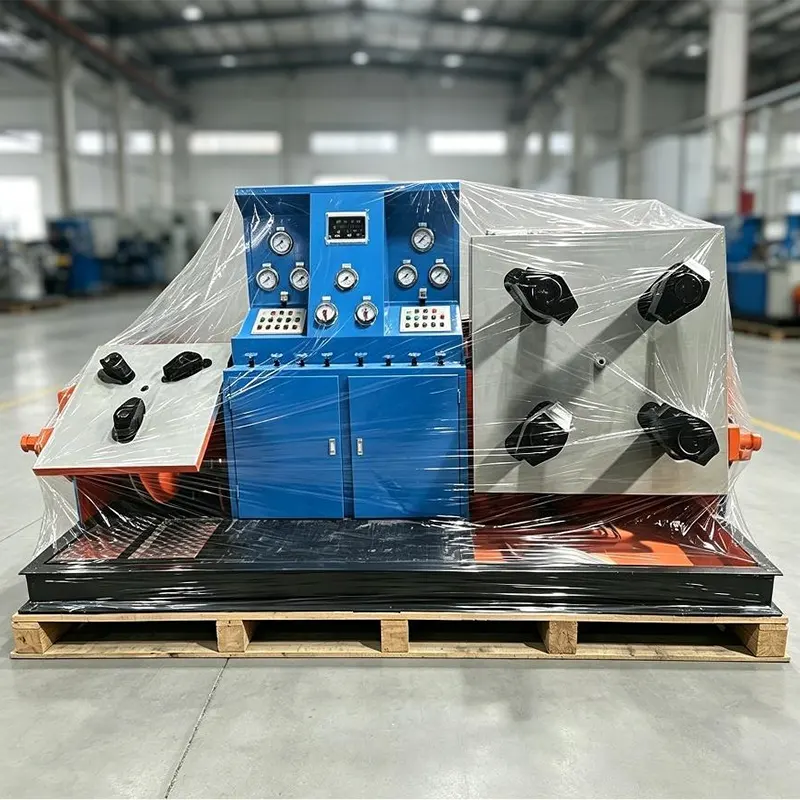

Progreso completo de la producción seguido por video en tiempo real; Prueba de ciclo de presión continua a carga completa completada antes de la entrega con registros de prueba originales archivados. La versión de exportación adopta un marco de madera maciza extragruesa + cinturón de acero, embalaje reforzado a prueba de golpes y humedad; Junto con la máquina se entregan un esquema hidráulico, un dibujo de cableado eléctrico, un manual de operación multilingüe y un juego completo de documentos de certificación de despacho de aduanas.

Servicio de garantía de calidad global posventa

Los cilindros hidráulicos independientes, las bombas de aumento de presión, los controladores PLC y los sensores de presión disfrutan de una garantía global de 24 meses; Reemplazo gratuito de piezas de repuesto dañadas no artificiales dentro del período de garantía. Proporcionamos depuración remota de parámetros en línea, tutoriales en video de operación completos, coordinamos agentes locales en el extranjero para la instalación, puesta en servicio y mantenimiento en el sitio; Suministro de por vida de repuestos hidráulicos generales y consulta técnica gratuita sobre pruebas de presión de válvulas a largo plazo.

Preguntas frecuentes y orientación oficial de compra

Preguntas frecuentes

P1: ¿Pueden dos estaciones probar diferentes tipos y tamaños de válvulas de mariposa al mismo tiempo?

R1: Las dos estaciones adoptan sistemas hidráulicos y de control totalmente independientes, los parámetros de presión y las carreras de sujeción se pueden ajustar por separado, lo que puede realizar pruebas mixtas de válvulas de mariposa con diferentes calibres al mismo tiempo, mejorando en gran medida la flexibilidad de producción.

P2: ¿Por qué se necesitan herramientas exclusivas para las pruebas de válvulas de mariposa?

A2: Las válvulas de mariposa necesitan una prueba de sellado bidireccional; El uso de herramientas generales ordinarias es fácil de provocar fugas y desviaciones de presión en los extremos. Nuestro accesorio de sellado personalizado se adapta perfectamente a la estructura de la válvula para garantizar un efecto de sellado estable durante el mantenimiento de la presión bidireccional.

P3: ¿Se puede actualizar más adelante el registro automático de presión y la función de informe electrónico?

R3: El sistema de control reserva una interfaz de expansión digital en fábrica; todos los módulos funcionales inteligentes se pueden actualizar después de la compra del equipo.

P4: ¿Está disponible la certificación CE para el comercio de exportación en el extranjero?

R4: Podemos completar la transformación completa de la seguridad de la maquinaria industrial CE, configurar el panel de operación en varios idiomas y el voltaje de exportación de 415 V, proporcionar documentos completos de certificación CE para el despacho de aduanas y la auditoría de aceptación de proyectos en el extranjero.

P5: ¿Cuál es el ciclo de entrega de producción estándar?

A5: Ciclo de entrega de configuración estándar: 32 días hábiles; Ciclo de entrega personalizado de la versión inteligente de presión ultra alta: 38 días hábiles.

Orientación de compra

Envíe información detallada que incluya los tipos de válvulas aplicables, el alcance del calibre, la presión máxima de prueba y las demandas de certificación de exportación a nuestro equipo de ingeniería. Formularemos una solución completa de prueba de presión dedicada de válvula de mariposa de doble estación de alta eficiencia y una cotización preferencial de adquisición a granel en un plazo de 24 horas, respaldando pedidos marco de cooperación anuales para fabricantes de válvulas de producción en masa y proyectos globales de apoyo a EPC de tuberías y conservación de agua.
