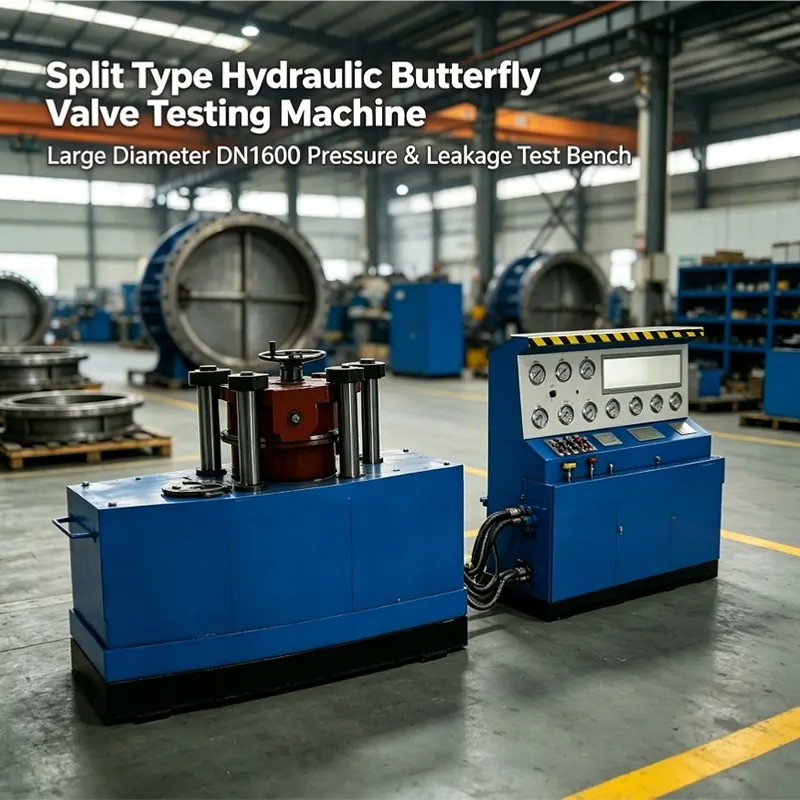

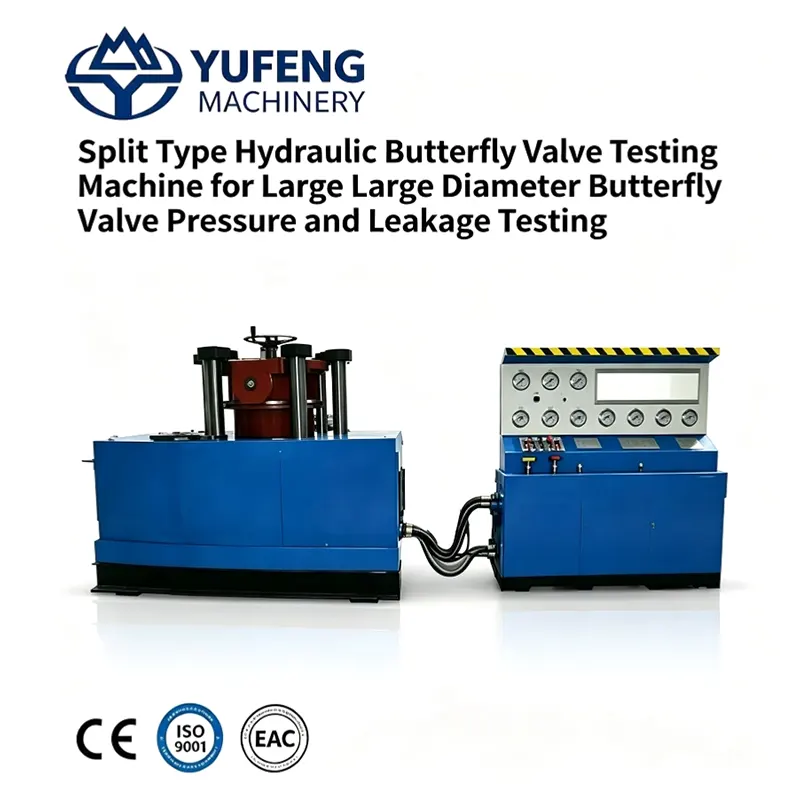

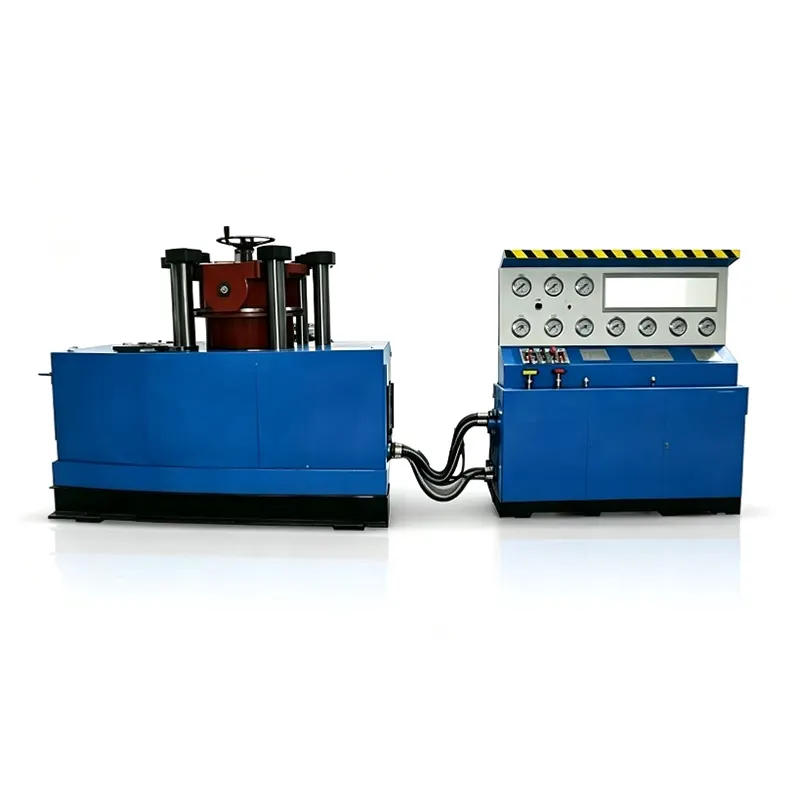

Banco de pruebas hidráulico vertical especial tipo partido DN1600 para válvulas de mariposa

Este banco de pruebas hidráulico vertical especial tipo partido DN1600 para válvulas de mariposa es aplicable a pruebas de resistencia y rendimiento de sellado de válvulas de mariposa conectadas por bridas y tipo wafer. Adopta mandíbulas móviles sincrónicas para realizar una sujeción sincrónica; Dos formas estructurales (estación única y estación múltiple) son opcionales al realizar pedidos.

Los clientes pueden seleccionar de forma independiente los medios de prueba: agua limpia, aire comprimido o gasóleo. La máquina está equipada de serie con una bomba de agua de baja presión, una bomba de refuerzo de alta presión y un tanque de agua de circulación. Los módulos auxiliares opcionales incluyen un sistema inteligente de gestión de datos de prueba, un sistema de refrigeración de aire hidráulico y un sistema de descarga hidráulica automática. El calibre de prueba y la presión máxima de prueba se pueden personalizar de acuerdo con los requisitos de producción reales del cliente, cumpliendo totalmente con los estándares de prueba de presión de válvulas industriales GB/T13927-2022 y API 598.

Parámetros básicos fijos obtenidos de los materiales de sus imágenes: Rango de calibre aplicable: DN1000 ~ DN1600 Dimensión total: 2500 × 2500 × 1600 mm Peso total de la máquina: 15 toneladas Potencia nominal: 15 KW

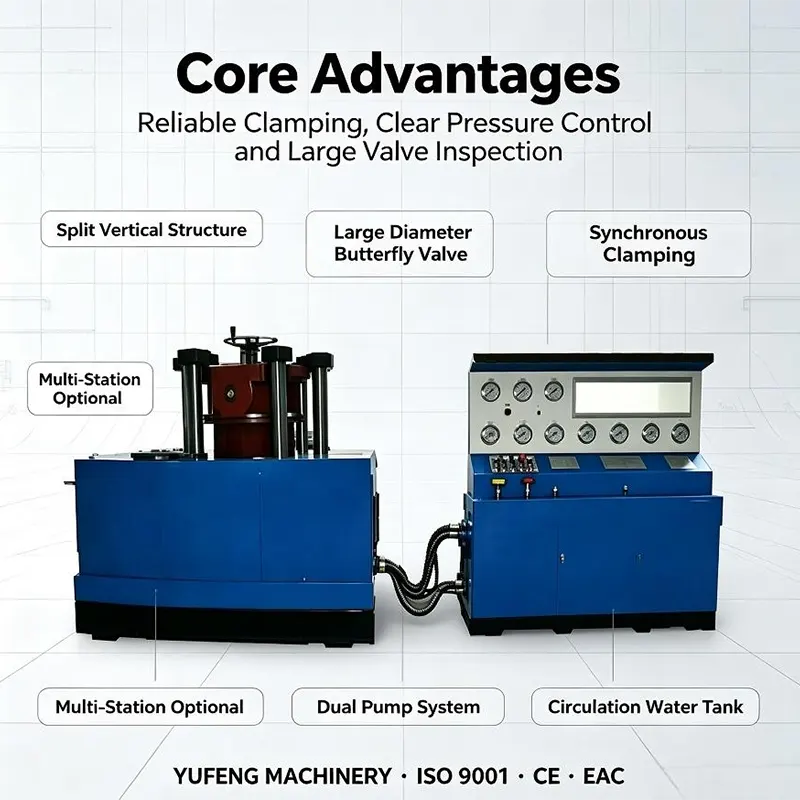

Siete ventajas diferenciadas principales

1.Estructura integrada vertical dividida, adecuada para válvulas de mariposa pesadas de calibre súper grande La ventaja de diseño central del banco de pruebas hidráulico vertical especial de tipo dividido DN1600 para válvulas de mariposa: Diseño de cuerpo dividido dividido + estructura de sujeción vertical, especialmente desarrollado para válvulas de mariposa de tubería extra grandes DN1000-DN1600. La sujeción vertical evita eficazmente la deformación por flexión de los cuerpos de válvulas pesados ​​y gruesos de gran diámetro causada por la colocación horizontal, la sujeción es más estable y la precisión de centrado es mayor.

2. Mecanismo de sujeción hidráulico sincrónico de cuatro mordazas Adopta un diseño de transmisión móvil sincrónica de múltiples mordazas, todas las mordazas de sujeción avanzan y retroceden a una velocidad completamente constante, la válvula siempre se mantiene en la posición central durante la sujeción, tensión uniforme alrededor de la brida, sin deflexión unilateral, resuelve completamente el problema de fuga de sellado que ocurre fácilmente durante la prueba de presión de válvulas de mariposa grandes.

3. Diseño opcional dual de estación única/estación múltiple Se pueden seleccionar dos configuraciones según la demanda de capacidad de producción: estación de trabajo única para inspección intermitente de lotes pequeños; Diseño de estaciones múltiples para detección continua masiva de líneas de ensamblaje, conmutación flexible para adaptarse a las diferentes necesidades de programación de producción de los fabricantes.

4.Tres medios de prueba opcionales + sistema de agua de circulación de circuito cerrado Admite tres medios de prueba de agua, aire y diésel para cumplir con los requisitos de inspección de diferentes condiciones de trabajo; El tanque de agua circulante de gran capacidad incorporado recolecta las aguas residuales de prueba para su reciclaje repetido, ahorra consumo de agua y mantiene limpio el ambiente del taller.

5. Llenado de agua a baja presión + Sistema de bomba dual de refuerzo escalonado de alta presión La bomba de baja presión llena rápidamente la cavidad de la válvula y expulsa el aire interno; La bomba de alta presión realiza un aumento de presión gradual y un mantenimiento de presión constante durante mucho tiempo. El control de presión constante PLC compensa automáticamente la pérdida de presión, la precisión del control de presión cumple con los requisitos de retención de presión de múltiples etapas del estándar API 598.

Marco rígido súper resistente de 6,15 toneladas con tratamiento de alivio de tensión. Todo el marco está soldado integralmente con una placa de acero extra gruesa y tratado mediante recocido de alivio de tensión, con una capacidad de carga total de 15 toneladas. La operación continua de carga pesada a largo plazo no produce sacudidas, torsiones ni deformaciones del marco, y el punto de referencia de sujeción es permanentemente estable.

7. Conjunto de funciones modulares opcionales de actualización inteligente Los clientes pueden seleccionar libremente tres sistemas opcionales: sistema de gestión de registro de datos inteligente, sistema de reducción de temperatura del aceite de refrigeración por aire hidráulico, sistema de descarga automática de alivio de presión después de completar la prueba, que se puede agregar y actualizar en cualquier momento en la etapa posterior.

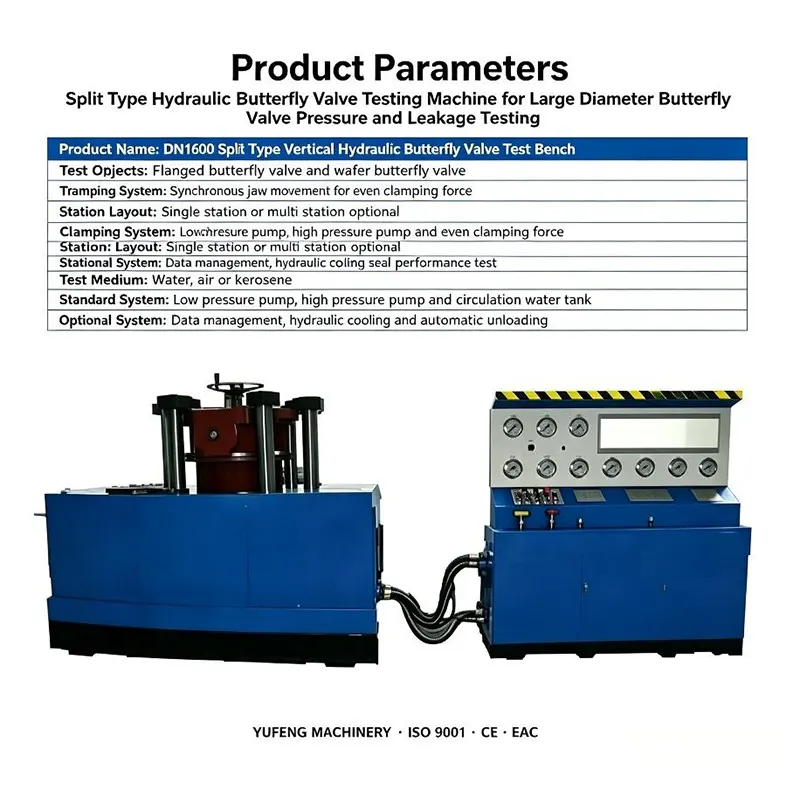

Tabla completa de parámetros técnicos

Siete escenarios de aplicación objetivo

1. Fabricantes profesionales de válvulas de mariposa para tuberías de gran calibre: inspección de fábrica fuera de línea de válvulas de mariposa para tuberías municipales de gran tamaño para conservación de agua.

2.Proyecto nacional de desvío de agua a gran escala que apoya a las empresas: prueba de sellado de aceptación de válvulas grandes de conservación de agua DN1000-DN1600.

3. Fabricantes de equipos para tuberías petroquímicas de larga distancia: Prueba de resistencia y estanqueidad bidireccional de válvulas de mariposa para tuberías de procesos pesados.

4.Empresas de ingeniería de grandes tuberías de calefacción central urbana: reinspección periódica de mantenimiento de las válvulas de mariposa grandes de las tuberías principales de calefacción.

5. Estación de mantenimiento profesional de válvulas súper grandes: nueva prueba de rendimiento después de la renovación de válvulas de mariposa de gran calibre usadas recicladas.

6.Contratistas de ingeniería EPC de tuberías y conservación de agua en el extranjero: equipos de prueba de válvulas verticales dedicados de gran calibre con documentos completos de certificación de exportación CE.

7.Laboratorio de I+D estructural de válvulas de mariposa grandes: prueba de comparación de presión del ciclo de fatiga para nuevos prototipos de válvulas de calibre ultragrande.

Sistema de servicio integrado global de preventa, venta y posventa

Soporte técnico personalizado preventa

Los ingenieros profesionales de pruebas de válvulas grandes realizan comunicaciones técnicas individuales, confirman el modo de conexión de la válvula, el rango de calibre, la presión máxima de prueba, la cantidad de estaciones y los requisitos funcionales opcionales; proporcione planos de disposición de los cimientos del equipo y servicio gratuito de verificación de prueba de presión de muestra de válvula, emita un esquema de prueba personalizado completo y una cotización formal dentro de las 24 horas hábiles.

Producción en ventas y entrega de embalaje para exportación

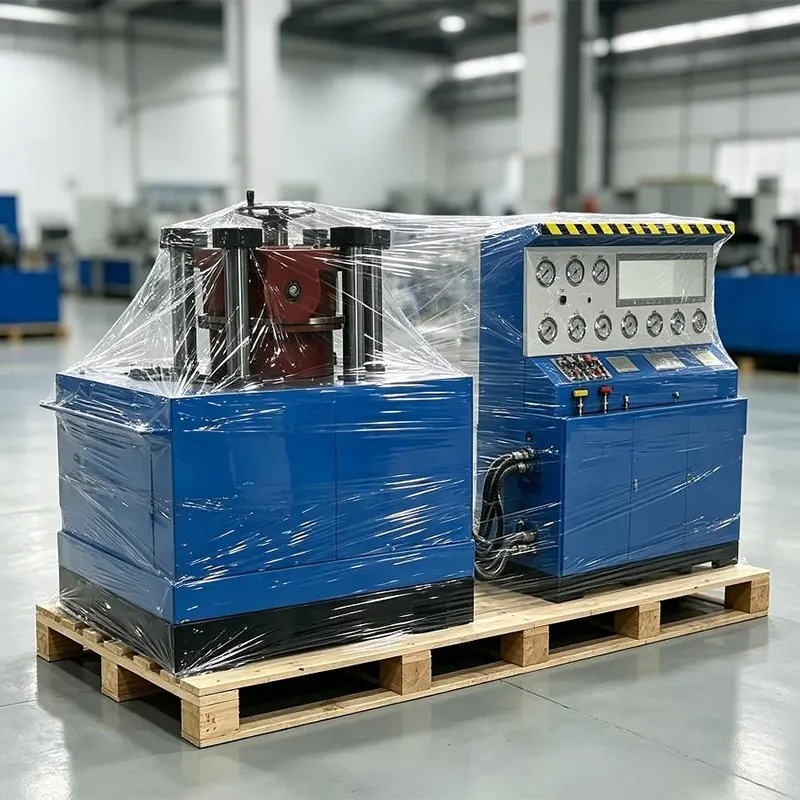

Todo el progreso de la producción se sigue mediante vídeo en tiempo real; Antes de la entrega se realiza una prueba de presión cíclica a plena carga y todos los datos de la prueba se archivan. Los productos de exportación adoptan un marco de madera maciza extragruesa + un embalaje reforzado con correa de acero a prueba de golpes y humedad, equipados con un diagrama esquemático hidráulico, dibujo eléctrico, manual de operación multilingüe y un conjunto completo de documentos de certificación de despacho de aduanas.

Servicio de garantía global posventa

Los componentes principales, como cilindros hidráulicos síncronos, bombas de refuerzo y controladores PLC, disfrutan de una garantía global de 24 meses; Reemplazo gratuito de piezas de repuesto dañadas no artificiales dentro del período de garantía. Proporcionamos depuración remota de parámetros en línea, tutoriales en video de operación completos, coordinamos agentes locales en el extranjero para la instalación, puesta en servicio y mantenimiento en el sitio; Suministro de por vida de repuestos hidráulicos generales y consulta técnica gratuita sobre pruebas de presión de válvulas a largo plazo.

Preguntas frecuentes y orientación oficial de compra

Preguntas frecuentes

P1: ¿Cuál es la ventaja de la estructura dividida vertical en comparación con el banco de pruebas horizontal para válvulas de mariposa grandes?

A1: Las válvulas de mariposa de gran calibre son pesadas y voluminosas; La colocación horizontal es propensa a deformarse por flexión bajo el peso propio, lo que provoca una desviación del sellado. La sujeción vertical garantiza que la válvula se esfuerce verticalmente de manera uniforme, que el centrado sea preciso y que los datos de prueba sean más auténticos.

P2: ¿Se puede cambiar una estación única a varias estaciones más adelante?

A2: El marco del equipo reserva la interfaz de expansión, la transformación de estaciones múltiples se puede llevar a cabo de acuerdo con la demanda de crecimiento de la capacidad de producción posterior.

P3: ¿Se pueden instalar las funciones de grabación de datos, refrigeración por aire y descarga automática después de la entrega?

R3: Todas las funciones modulares opcionales admiten la postinstalación y la actualización.

P4: ¿Se puede procesar la certificación CE para negocios de exportación en el extranjero?

R4: Podemos completar la transformación completa de la seguridad de la maquinaria industrial CE de la UE, configurar el panel táctil en varios idiomas y el voltaje de exportación de 415 V, emitir certificados CE oficiales para el despacho de aduanas en el extranjero y la auditoría de aceptación de proyectos.

P5: ¿Cuál es el ciclo de entrega de producción estándar?

A5: Configuración estándar de estación única: 40 días hábiles; Versión mejorada inteligente multiestación personalizada: 48 días laborables.

Orientación de compra

Infórmenos sobre el tipo de conexión de válvula aplicable, el rango de calibre, la presión máxima de prueba, la forma de estación requerida y las demandas de certificación de exportación. Formularemos una solución completa de prueba de presión vertical dedicada para válvulas de mariposa de gran calibre y una cotización preferencial de adquisición a granel en un plazo de 24 horas, respaldando pedidos marco de cooperación anuales para grandes fabricantes de válvulas y proyectos de apoyo EPC de tuberías de larga distancia para conservación de agua global.
