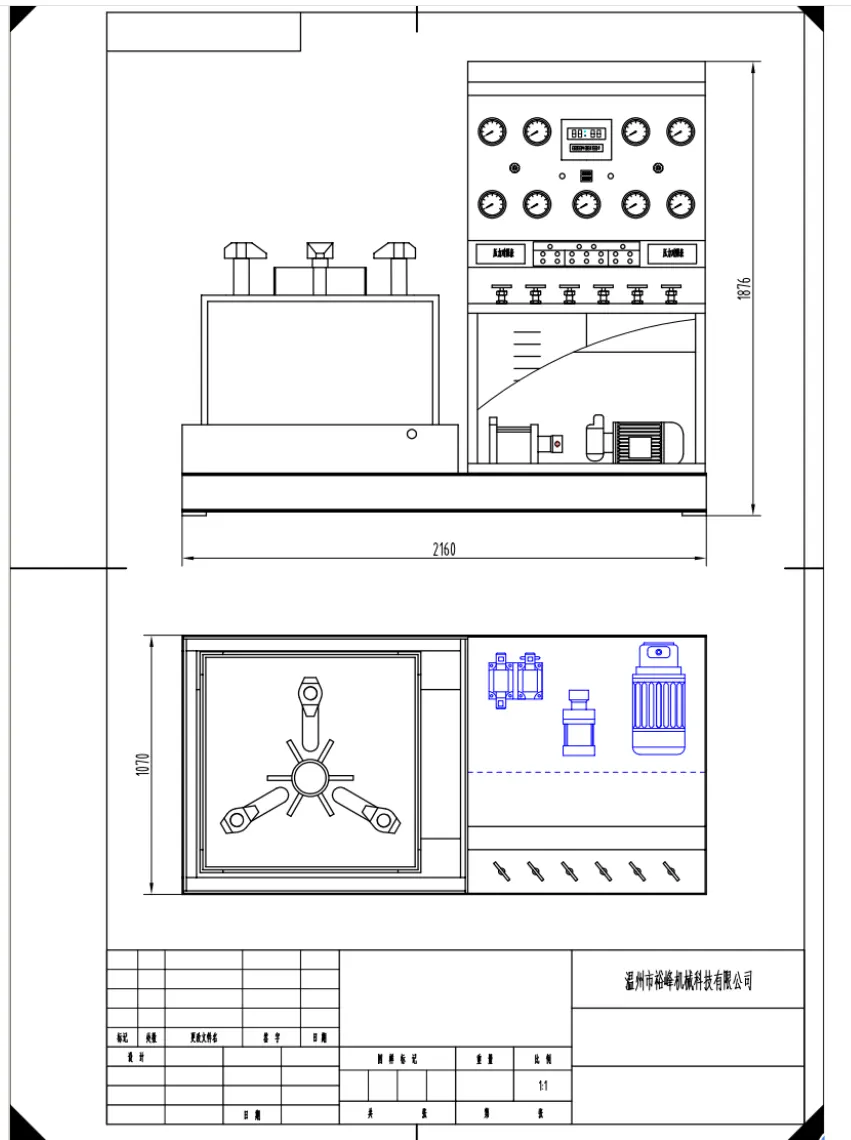

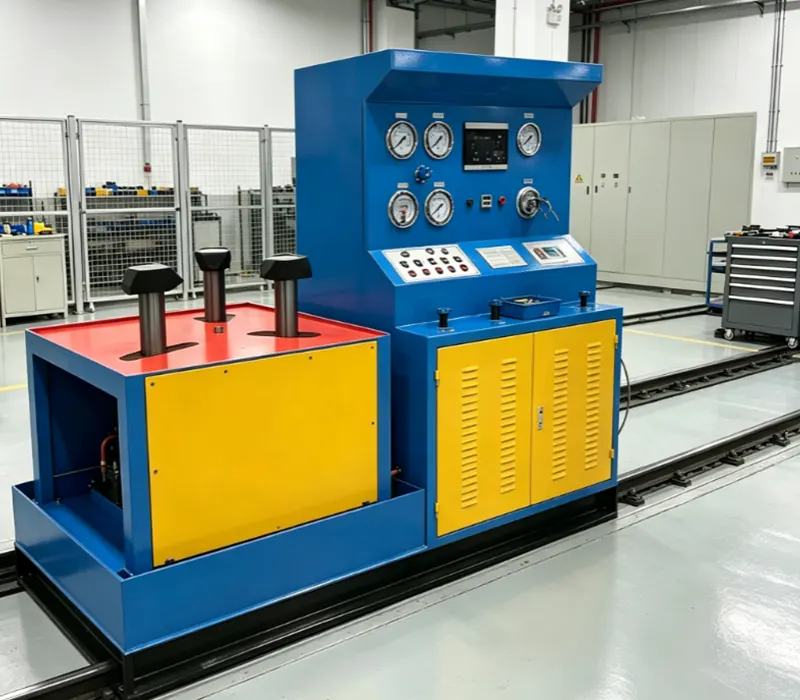

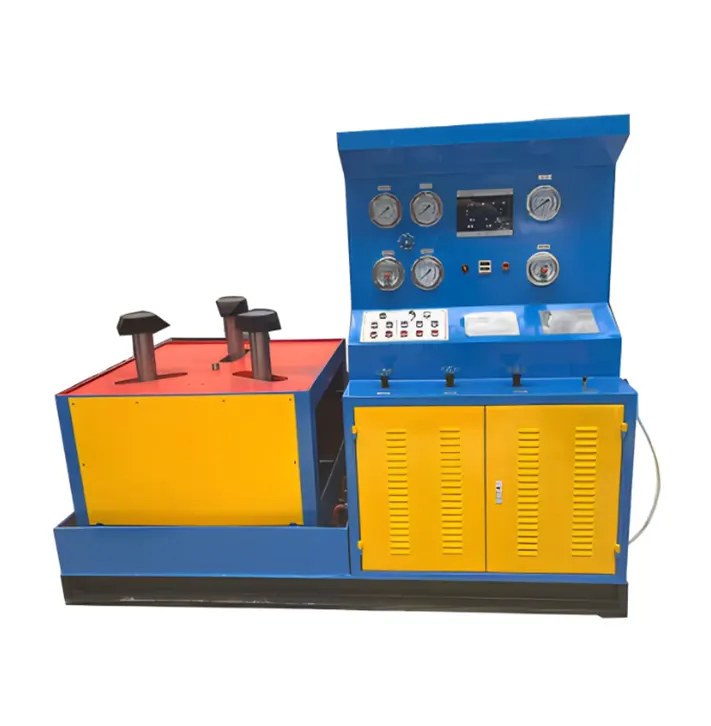

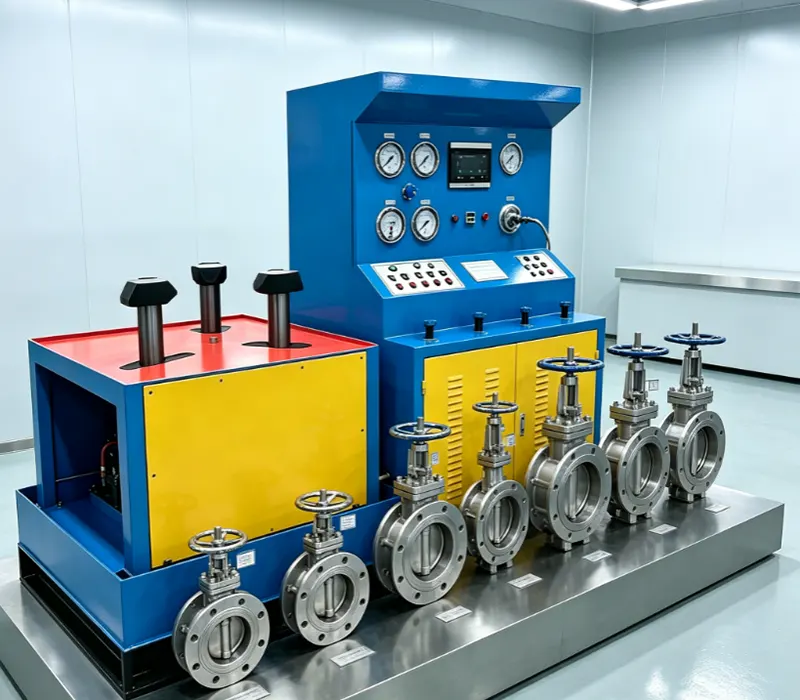

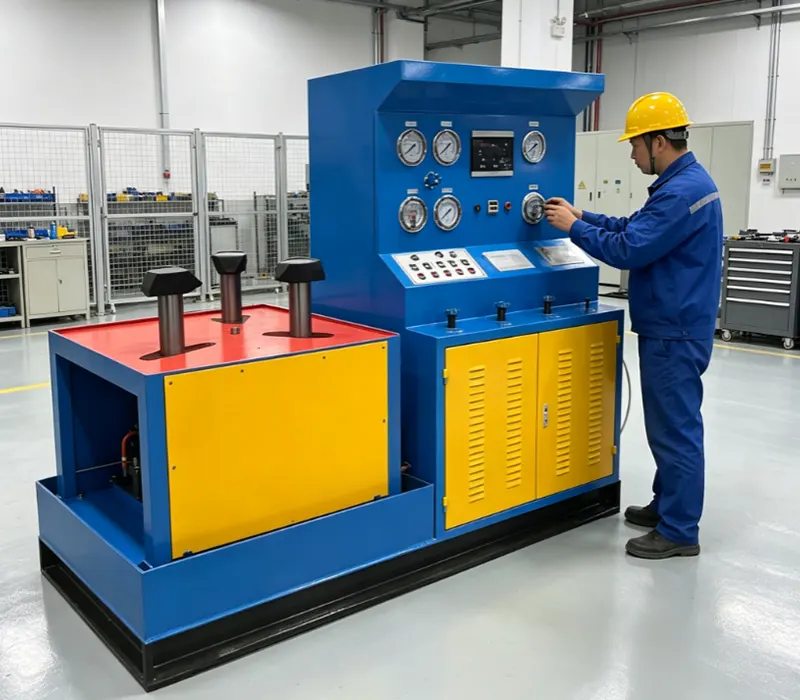

Banco de pruebas de válvula de mariposa hidráulica de estación única DN300

El sistema hidráulico maduro integrado ofrece una fuerza de sujeción máxima de 100 toneladas, lo que garantiza que no haya desplazamiento ni fugas de presión durante las pruebas, lo que lo hace ideal para válvulas de mariposa y de guillotina de gran tamaño. El rango de presión ajustable cubre DN50 a DN300, con presión de prueba máxima y carrera de sujeción personalizables para adaptarse a diversas especificaciones de válvula. Cumple con los estándares de inspección internacionales GB/T 13927 y API 598 y se usa ampliamente para la inspección de control de calidad de salida de fábrica de válvulas de mariposa industriales y válvulas de guillotina.

El banco de pruebas de válvulas de mariposa hidráulicas de estación única DN300 está diseñado específicamente para probar válvulas de mariposa de extremo bridado o tipo wafer, así como válvulas de guillotina con conexiones de brida.

El método de sujeción utiliza mordazas hidráulicas para sujetar las caras opuestas de las bridas de la válvula, con fuerza de sujeción ajustable y mínima interferencia externa. El sellado entre la válvula y la placa ciega se logra mediante una junta tórica en el extremo o un sellado de junta, y una ventana de observación frontal permite a los operadores ubicar claramente cualquier punto de fuga durante la prueba. Los medios de prueba incluyen agua a alta presión para pruebas hidrostáticas y de sellado, y gas a baja presión (aire o nitrógeno de 4 a 7 bar) para pruebas de estanqueidad neumáticas. El banco completa tres elementos de prueba principales: prueba de resistencia de la carcasa hidrostática de presión nominal 1,5 veces mayor, prueba de sellado de agua de alta presión de presión nominal 1,1 veces y prueba de sellado de aire de baja presión de 4 a 7 bar. El rango de prueba para cada estación de trabajo cubre DN50 a DN300 (tanto de tipo oblea como de brida). La longitud estructural cara a cara de la válvula varía de 49 a 270 mm, el diámetro de la brida de 200 a 520 mm y el espacio entre los discos de las mordazas es ajustable de 200 a 550 mm. El cilindro de sujeción tiene un diámetro de 140 mm con un vástago de 70 mm y la fuerza de sujeción máxima es de 100 toneladas. Las clasificaciones de presión se pueden personalizar desde PN16 hasta PN420 según los requisitos del cliente.

En resumen, este banco de pruebas de válvula de mariposa hidráulica de estación única DN300 presenta un diseño compacto de estación de trabajo única que es rentable e ideal para fabricantes de válvulas e instalaciones de prueba con rendimiento moderado. Admite los diámetros industriales más utilizados, ofrece una potente sujeción hidráulica con desplazamiento cero, regulación precisa de la presión y estabilidad a largo plazo. También cumple con los estándares GB/T 13927 y API 589 y es adecuado para plantas de fabricación de válvulas, redes de calefacción urbana, oleoductos y gasoductos, minería y metalurgia, talleres MRO, control de calidad entrante para grandes usuarios finales y agencias de inspección de terceros.

Características

Diseño de estación de trabajo única: compacto y rentable, ideal para fabricantes de válvulas e instalaciones de prueba con requisitos de rendimiento moderados, ya que ofrece un funcionamiento sencillo y una carga/descarga rápida de válvulas.

Amplia cobertura de pruebas: Admite válvulas de mariposa conectadas por brida (tipo wafer o lug) y válvulas de guillotina en tamaños desde DN50 a DN300, cubriendo los diámetros industriales más comúnmente utilizados.

Potente sujeción hidráulica: equipado con un cilindro de sujeción de φ140 mm y un vástago de pistón de φ70 mm, que ofrece una fuerza de sujeción máxima de 100 toneladas, lo que garantiza un desplazamiento cero y un sellado sin fugas incluso bajo las presiones de prueba más altas.

Regulación y retención de presión precisas: Equipado con manómetros de alta precisión, lo que permite un control preciso y un mantenimiento de presión estable a largo plazo para pruebas de resistencia de la carcasa (1,5 × nominal) y de sellado (1,1 × nominal de agua y 4–7 bar de aire).

Clasificaciones de presión personalizables: las clases de presión se pueden adaptar desde PN16 hasta PN420 según los requisitos del cliente, con presiones de prueba máximas que alcanzan los 15,0 MPa para tamaños más pequeños.

Ventana de observación: el sellado del extremo con un puerto de visualización frontal permite a los operadores identificar claramente cualquier punto de fuga durante la prueba.

Cumplimiento de estándares: Cumple con los estándares de inspección internacionales GB/T 13927 y API 598, lo que garantiza resultados de pruebas confiables y repetibles.

Aplicaciones para

Plantas de fabricación de válvulas, redes de calefacción urbana, oleoductos y gasoductos, minería y metalurgia, talleres de MRO, control de calidad entrante para grandes usuarios finales y agencias de inspección de terceros.

Tabla de especificaciones técnicas

Tabla de alcance de la prueba de esfuerzo (MPa)

Preguntas frecuentes

1. ¿Cuál es el rango de diámetro de prueba de este banco?

Cubre DN50 a DN300 para válvulas de mariposa tipo wafer y bridadas y válvulas de guillotina.

2. ¿Qué tipos de válvulas se pueden probar?

Válvulas de mariposa de extremo bridado o tipo wafer y válvulas de guillotina con conexiones bridadas.

3. ¿Qué medios de prueba son compatibles?

Agua a alta presión para ensayos de carcasa y estanqueidad, y gas a baja presión (aire o nitrógeno de 4 a 7 bar) para ensayos de estanqueidad neumática.

4. ¿Cuáles son los tres elementos principales de la prueba?

Prueba de resistencia de la carcasa hidrostática de presión nominal 1,5 veces mayor, prueba de sellado de agua de alta presión de presión nominal 1,1 veces y prueba de sellado de aire de baja presión de 4 a 7 bar.

5.¿Cómo se sujeta y sella la válvula?

Las mordazas hidráulicas sujetan las caras opuestas de las bridas de la válvula con fuerza ajustable. El sellado se realiza mediante una junta tórica o una junta en el extremo, y una ventana de observación frontal ayuda a localizar las fugas.

6. ¿Cuál es la fuerza máxima de sujeción?

La fuerza de sujeción máxima es de 100 toneladas, con un cilindro de sujeción de 140 mm de diámetro y un vástago de 70 mm.

7. ¿Cuáles son los rangos ajustables para las dimensiones de las válvulas?

Longitud estructural cara a cara de la válvula: 49 a 270 mm; diámetro de brida: 200 a 520 mm; Distancia entre discos de mordaza: ajustable de 200 a 550 mm.

8. ¿Se puede personalizar la clasificación de presión?

Sí, las clases de presión se pueden adaptar desde PN16 hasta PN420 según los requisitos del cliente.

9. ¿Qué estándares internacionales cumple?

Cumple con los estándares de inspección GB/T 13927 y API 598, lo que garantiza resultados de pruebas confiables y repetibles.

10.¿Cuáles son los principales escenarios de aplicación de este banco?

Se utiliza ampliamente en plantas de fabricación de válvulas, redes de calefacción urbana, oleoductos y gasoductos, minería y metalurgia, talleres de MRO, control de calidad entrante para grandes usuarios finales y agencias de inspección de terceros.
