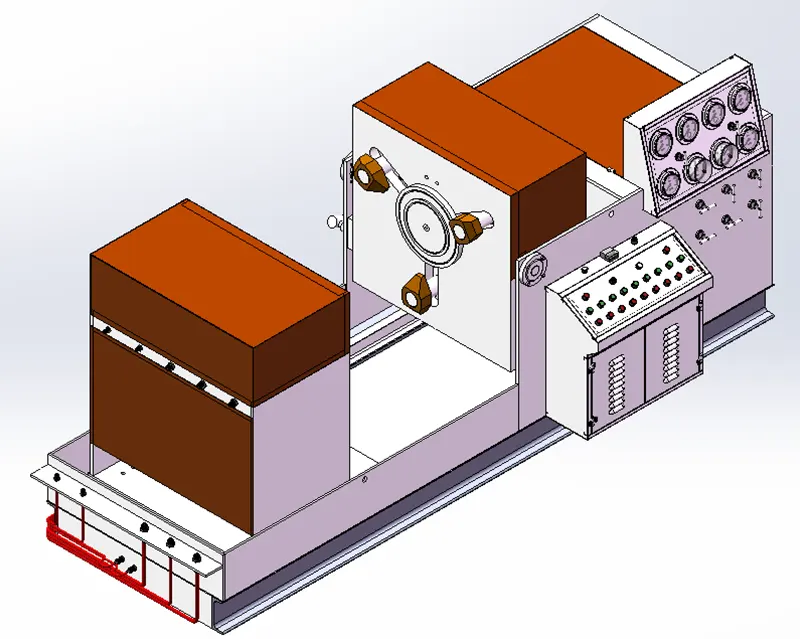

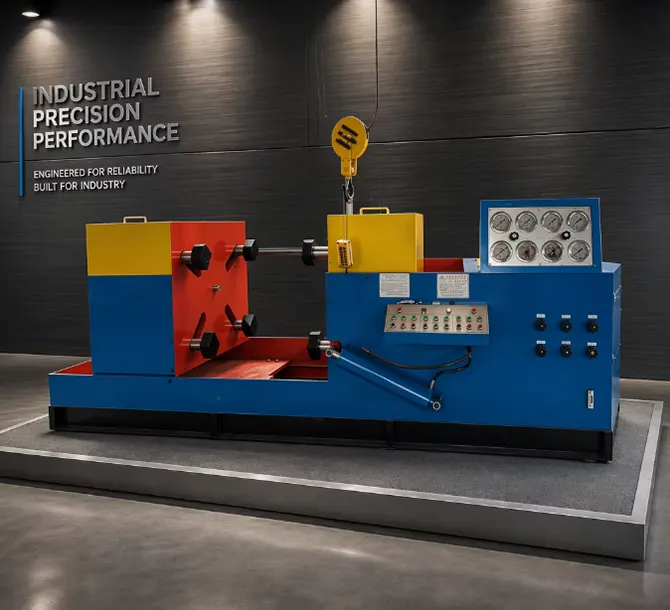

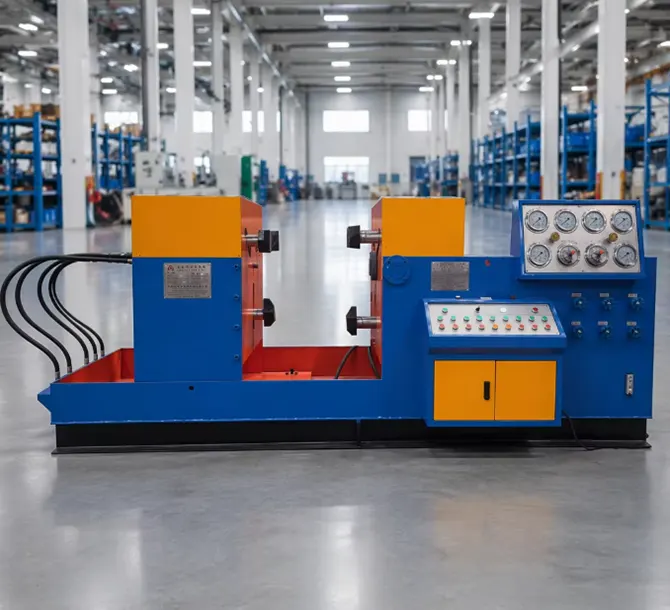

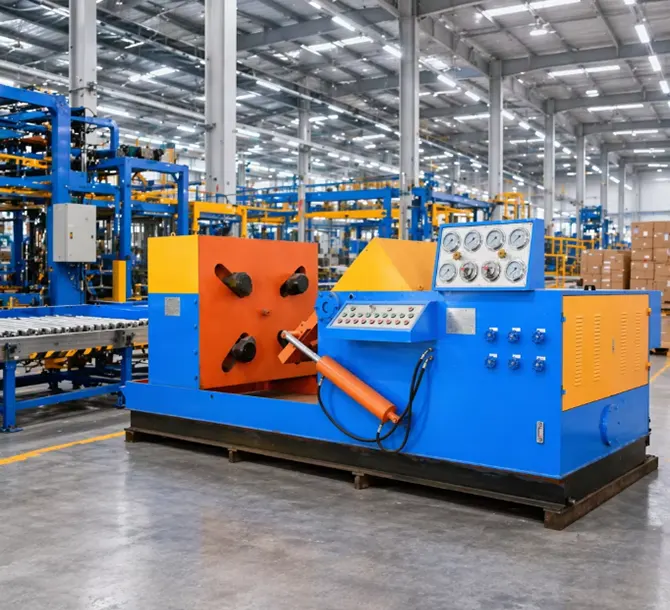

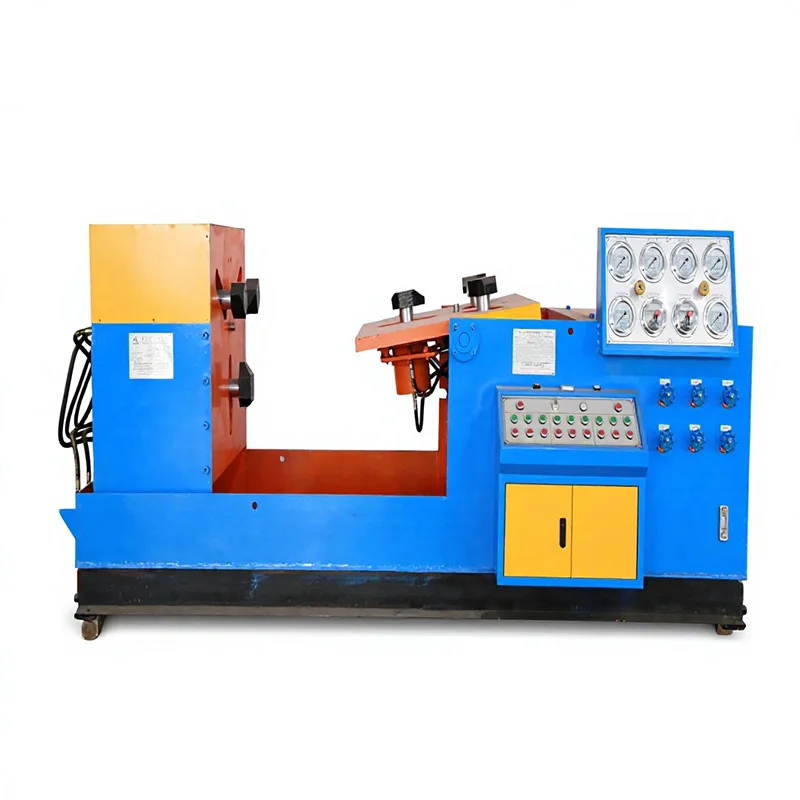

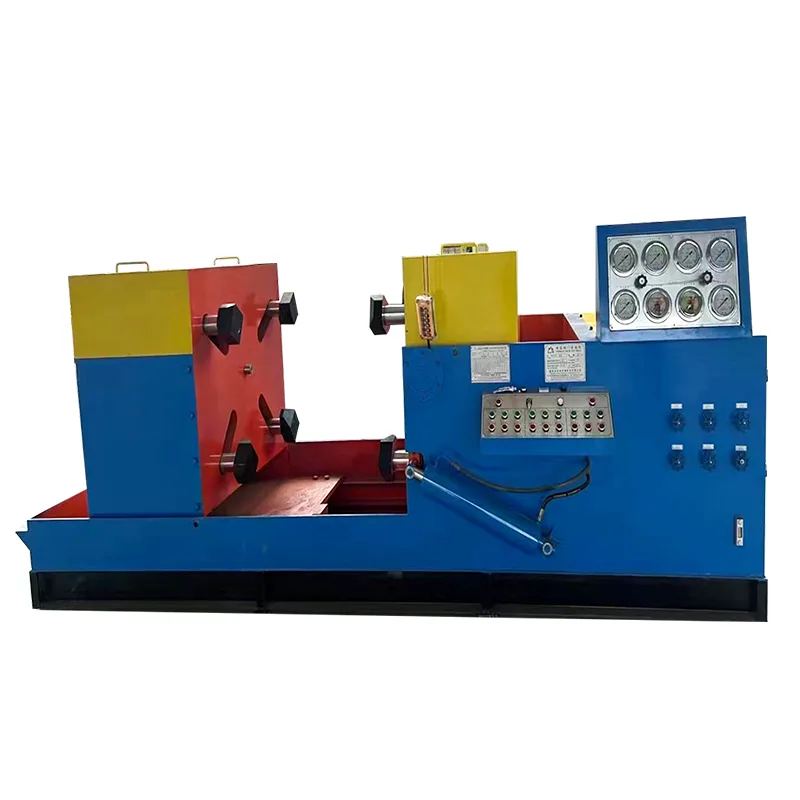

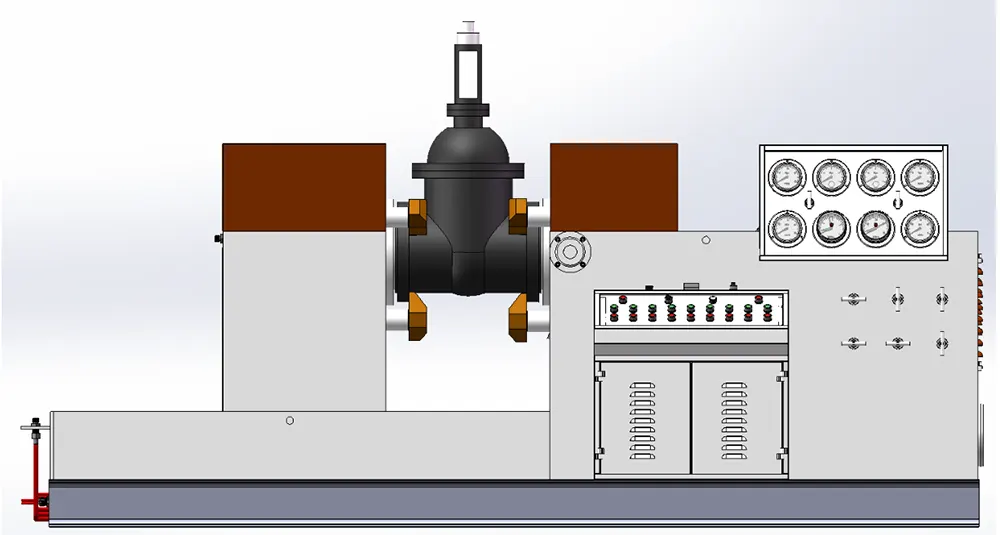

Banco de pruebas de válvula de sujeción con pinza hidráulica media de mandíbula DN300

Sistema hidráulico maduro integrado con fuerte fuerza de sujeción, sin desplazamiento ni fugas de presión durante la prueba, ideal para válvulas de guillotina y válvulas de mariposa de gran tamaño. El amplio rango de presión ajustable, la presión máxima de prueba y la carrera de sujeción se pueden personalizar para que coincidan con diversas especificaciones de válvulas de mariposa y válvulas de guillotina. Cumple con los estándares de inspección internacionales GB y API, ampliamente utilizado para la inspección de control de calidad de salida de fábrica de válvulas de mariposa y válvulas de guillotina industriales.

● Tipo de válvula aplicable: válvula de compuerta con brida directa, válvula de bola, válvula de globo, válvula de retención

● Método de sujeción: Las garras hidráulicas sujetan la parte posterior de la brida de la válvula, con fuerza de sujeción ajustable y cero impacto de fuerza externa en el cuerpo de la válvula.

● Estructura de sellado: Sellado de junta tórica en el extremo, que permite una observación intuitiva de las posiciones exactas de las fugas.

● Medio de prueba: agua limpia o gas a baja presión de 4 a 7 bar (aire o nitrógeno)

● Elementos de prueba disponibles: prueba de resistencia de la carcasa hidrostática a presión nominal 1,5×; 1,1 × prueba de sellado de agua de alta presión a presión nominal; Prueba de sellado de aire a baja presión de 4 a 7 bar

● Rango de diámetro de prueba: DN80–DN300 (3"–12"); consulte la tabla de rangos de prueba de presión para conocer los límites detallados.

● Longitud entre caras de la válvula: 203–750 mm

● Diámetro de la brida de la válvula: Φ190–520 mm

● Grosor de la brida de la válvula: 20–83 mm

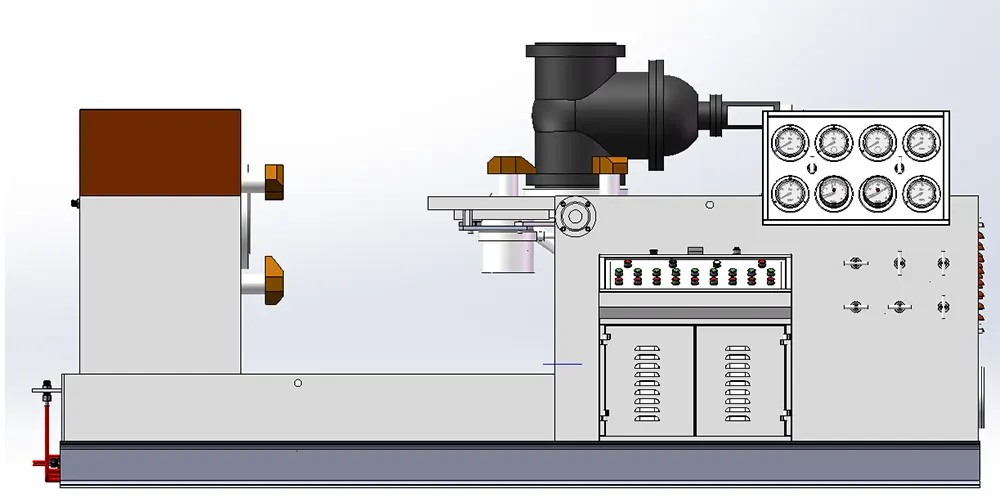

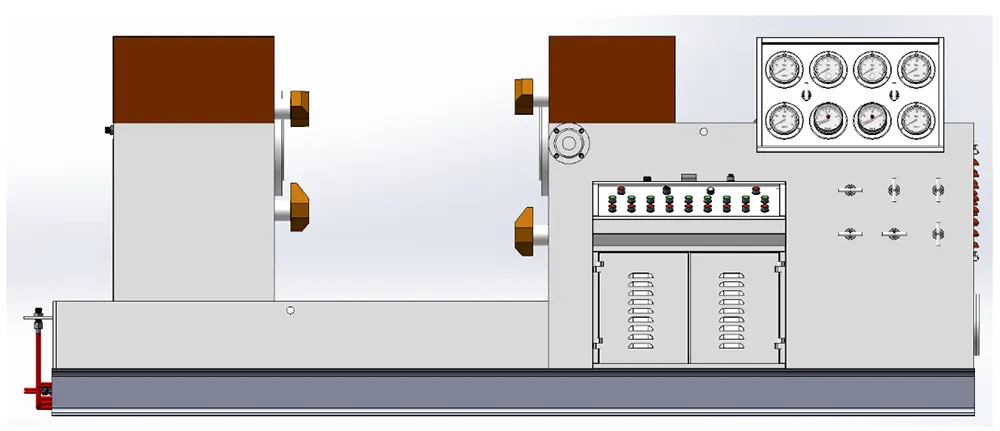

● Características estructurales: La placa de trabajo derecha admite giros de 90°; el marco móvil izquierdo se puede ajustar horizontalmente

● Espaciado entre placas de trabajo: 250–1100 mm

● Cilindro de sujeción: 3 × Φ140 mm

● Fuerza máxima de sujeción: 100 toneladas

● Material y artesanía:

Vástago del pistón: acero al carbono 45#, tratamiento templado y revenido, superficie cromada.

Cilindro hidráulico: Tubo de acero sin costura.

Válvula de control de tuberías de agua/gas: válvula de aguja de sellado suave de desarrollo propio, acero 45# (acero inoxidable SUS304 opcional).

Bloque colector hidráulico: Decapado y descontaminado.

Tuberías hidráulicas y de agua: tubería de acero sin costura 20#, decapada y descontaminada (acero inoxidable SUS304 opcional).

Características principales

El banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica mediana DN300 adopta un sistema hidráulico maduro integrado que ofrece una fuerza de sujeción fuerte y estable, sin desplazamiento ni fugas de presión durante la prueba.

Está equipado con múltiples manómetros de alta precisión, lo que permite una regulación precisa de la presión y un mantenimiento estable de la presión durante mucho tiempo.

Cuenta con un panel de control de botones centralizado con pantalla digital, fácil y seguro de usar para los operadores.

Utiliza componentes hidráulicos y eléctricos universales estándar, convenientes para el mantenimiento diario y el reemplazo de repuestos.

Se encuentra disponible un servicio completo de personalización OEM/ODM para presión de prueba, dimensiones de sujeción y sistema de control.

Escenarios de aplicación

Prueba de aceptación de fábrica (FAT) para fabricantes de válvulas

Control de calidad entrante (IQC) para grandes usuarios finales industriales

Redes de calefacción urbana

Industria del petróleo y el gas

Minería y metalurgia

Talleres de MRO

Agencias de pruebas de terceros

Tablas de parámetros técnicos

Tabla de rangos de prueba de presión

Preguntas frecuentes

P1: ¿Es usted una empresa comercial o un fabricante?

A1: Somos fabricantes de maquinaria de válvulas Wenzhou Yufeng, una fábrica directa que se especializa en I + D y producción de bancos de pruebas de válvulas industriales, incluido el banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica media DN300.

P2: ¿Cuál es su MOQ?

A2: Nuestro MOQ es solo 1 juego. Damos la bienvenida a pequeños pedidos de prueba, así como a adquisiciones al por mayor para grandes proyectos B2B.

P3: ¿Qué certificaciones de calidad tienen sus bancos de pruebas de válvulas?

A3: La calidad es nuestra principal ventaja. Nuestro equipo, incluido el banco de pruebas de válvula de sujeción con pinza de mandíbula hidráulica mediana DN300, ha pasado estrictas certificaciones API, GB, ISO y CE, lo que garantiza el pleno cumplimiento de los estándares industriales globales.

P4: ¿Puede su equipo probar válvulas GOST (estándar ruso)?

R4: Absolutamente. Gracias a nuestra amplia experiencia en Rusia y Asia Central, nuestras máquinas son totalmente compatibles con los estándares GOST, así como con las válvulas estándar API, DIN y GB.

P5: ¿Admite servicios personalizados OEM/ODM?

A5: Sí, ofrecemos soluciones personalizadas. Podemos personalizar la presión máxima de prueba, las dimensiones de sujeción y los sistemas de control según sus tipos de válvulas específicos.

P6: ¿Cuál es el plazo de entrega estándar para un pedido?

R6: Para las máquinas de prueba estándar, el plazo de entrega suele ser de 21 a 30 días. Los bancos de pruebas de válvulas personalizados pueden tardar entre 30 y 35 días, según la complejidad del diseño.

P7: ¿Qué condiciones de pago acepta habitualmente?

A7: Generalmente aceptamos T/T por adelantado, Visa y Western Union con un depósito del 30% y un saldo del 70% antes del envío. La carta de crédito a la vista también es aceptable para pedidos corporativos más grandes.

P8: ¿Cómo se empaqueta el equipo para envíos internacionales?

R8: Utilizamos cajas de madera estándar de exportación robustas y libres de fumigación con envoltura interior a prueba de humedad. Esto garantiza que el equipo permanezca intacto durante el transporte marítimo o ferroviario de larga distancia hasta su fábrica.

P9: ¿Cómo instalamos y operamos el banco de pruebas de válvulas al recibirlo?

R9: Nuestras máquinas se entregan casi completamente ensambladas. Proporcionamos manuales de funcionamiento detallados y tutoriales en vídeo paso a paso. Nuestro equipo técnico también está disponible en línea para guiar a sus operadores.

P10: ¿Cuál es la política de garantía de sus productos?

R10: Ofrecemos una garantía estándar de 24 meses a partir de la fecha de entrega. Incluso después de que expire la garantía, brindamos soporte técnico de por vida y suministramos repuestos gratuitamente.

P11: ¿Cómo iniciar nuestro primer negocio y obtener rápidamente una cotización precisa de su parte?

R11: Comparta los detalles específicos de su válvula: tipo de válvula, rango de tamaño (DN), presión máxima de prueba (PN) y extremos de conexión. Nuestros ingenieros enviarán una propuesta técnica precisa en un plazo de 24 horas.

P12: ¿Está seguro de reemplazar piezas nuevas libremente? ¿Es fácil encontrarlas si algo se rompe?

A12: ¡Claro! Utilizamos componentes hidráulicos y eléctricos estándar reconocidos internacionalmente para una larga vida útil. Ubicados en "La capital de bombas y válvulas de China", podemos entregar repuestos rápidamente a través de envíos urgentes internacionales.
